PIR動作センサーモジュール

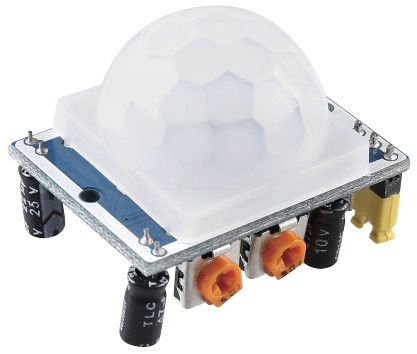

../_images/pir_pic.png

PIRセンサーは、赤外線熱放射を検出し、赤外線熱放射を放出する生物体の存在を検出するために使用されます。

PIRセンサーは二つのスロットに分かれており、それぞれが差動アンプに接続されています。センサーの前に静止した物体がある場合、二つのスロットは同じ量の放射を受け取り、出力はゼロです。動く物体がセンサーの前にある場合、一方のスロットが他方よりも多くの放射を受け取り、出力が高いか低いかを変動させます。この出力電圧の変化は、動作の検出結果です。

../_images/PIR_working_principle.jpg

センシングモジュールが配線された後、1分間の初期化があります。初期化中、モジュールは間隔を空けて0〜3回出力します。その後、モジュールは待機モードになります。モジュールの表面に光源やその他のソースの干渉を避けて、干渉信号による誤動作を防いでください。また、風がセンサーに干渉する可能性があるため、風があまりない状態でモジュールを使用する方が良いでしょう。

../_images/pir_back.png

Distance Adjustment

距離調整ポテンショメータのノブを時計回りに回すと、センシング距離の範囲が広がり、最大センシング距離範囲は約0-7メートルです。逆時計回りに回すと、センシング距離の範囲が狭まり、最小センシング距離範囲は約0-3メートルです。

Delay adjustment

遅延調整ポテンショメータのノブを時計回りに回すと、センシング遅延が増加します。センシング遅延の最大値は最大300秒に達することができます。逆に、逆時計回りに回すと、最小5秒の遅延を短縮できます。

二つのトリガーモード

ジャンパーキャップを使用して異なるモードを選択します。

  • H: 繰り返しトリガーモード、人体をセンシングした後、モジュールは高レベルを出力します。その後の遅延期間中に誰かがセンシング範囲に入ると、出力は高レベルのまま維持されます。

  • L: 非繰り返しトリガーモード、人体を感知すると高レベルを出力します。遅延後、出力は自動的に高レベルから低レベルに変わります。
