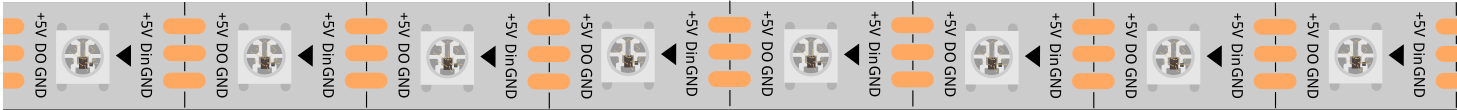

WS2812 RGB 8 LEDストリップ

../_images/ws2812b.png

WS2812 RGB 8 LEDストリップは、8個のRGB LEDで構成されています。 全てのLEDを制御するために1つのピンだけが必要です。各RGB LEDにはWS2812チップが搭載されており、個別に制御することができます。 256レベルの明るさ表示と16,777,216色の完全なトゥルーカラー表示を実現できます。 同時に、ピクセルにはインテリジェントなデジタルインターフェースデータラッチ信号成形アンプ駆動回路が含まれており、ピクセルポイントライトの色の高さを効果的に保証するために、信号成形回路が内蔵されています。

柔軟性があり、ドッキング、曲げ、自由にカットが可能で、裏面には粘着テープが付いているため、凹凸のある表面に自由に固定し、狭いスペースにも取り付けることができます。

特徴

  • 動作電圧: DC5V

  • IC: 1つのICで1つのRGB LEDを駆動

  • 消費電力: LED当たり0.3w

  • 動作温度: -15-50

  • 色: フルカラーRGB

  • RGBタイプ: 5050RGB（内蔵IC WS2812B）

  • ライトストリップの厚さ: 2mm

  • 各LEDは個別に制御可能

WS2812Bの紹介

WS2812Bは、制御回路とRGBチップが5050コンポーネントのパッケージに統合されたインテリジェントな制御LED光源です。内部にはインテリジェントなデジタルポートデータラッチと信号成形増幅駆動回路が含まれています。また、精密な内部オシレーターと12Vの電圧プログラム可能な定電流制御部を内蔵し、ピクセルポイントライトの色の高さを効果的に保証しています。

データ伝送プロトコルには単一のNZR通信モードを使用します。ピクセルの電源オンリセット後、DINポートはコントローラーからのデータを受信し、最初のピクセルは最初の24ビットのデータを収集し、内部データラッチに送信します。内部信号成形増幅回路によって成形された他のデータは、DOポートを通じて次のカスケードピクセルに送信されます。各ピクセルの伝送後、信号は24ビット減少します。ピクセルは自動再形成伝送技術を採用しており、ピクセルのカスケード数は信号伝送の速度にのみ依存し、信号伝送の限界はありません。

低駆動電圧、環境保護、省エネルギー、高輝度、大きな散乱角、良好な一貫性、低電力、長寿命などの利点があります。LEDの上に統合された制御チップにより、回路がよりシンプルで、体積が小さく、取り付けが便利になります。
