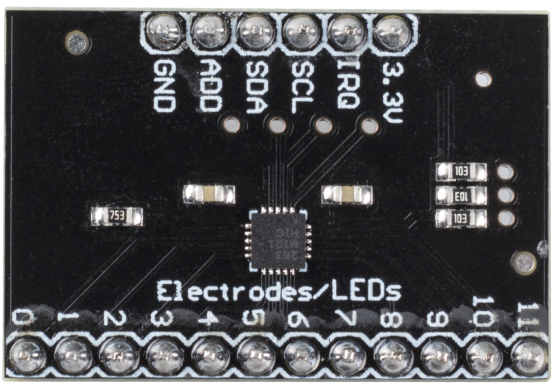

MPR121
3.3V: 電源
IRQ: オープンコレクタ割り込み出力ピン、アクティブロー
SCL: I2Cクロック
SDA: I2Cデータ
ADD: I2Cアドレス選択入力ピン。ADDRピンをVSS、VDD、SDA、SCLラインに接続すると、結果として得られるI2Cアドレスはそれぞれ0x5A、0x5B、0x5C、0x5Dになります
GND: グラウンド
0〜11: 電極0〜11、電極はタッチセンサーです。通常、電極は金属片やワイヤーであることが多いですが、ワイヤーの長さや電極がある材料によっては、センサーをトリガーすることが難しくなることがあります。そのため、MPR121では、電極をトリガーおよび非トリガーするために必要な設定を行うことができます。
MPR121概要
MPR121は、初期リリースされたMPR03xシリーズデバイスに続く第2世代の静電容量タッチセンサーコントローラーです。MPR121は、内部の知能が増強され、主な追加点としては、電極数の増加、ハードウェアで設定可能なI2Cアドレス、デバウンス付きの拡張フィルタリングシステム、そして完全に独立した電極に内蔵された自動設定機能などがあります。このデバイスは、マルチプレックスされたセンシング入力を使用した近接検出用の13番目のシミュレートされたセンシングチャンネルも特徴としています。
特徴
- 低消費電力動作
1.71Vから3.6Vまでの電源動作
16msサンプリング間隔での29μAの供給電流
ストップモード時の3μA電流
- 12の静電容量センシング入力
8入力はLEDドライバーおよびGPIOに多機能
- 完全なタッチ検出
各センシング入力の自動設定
各センシング入力の自動キャリブレーション
タッチ検出のためのタッチ/リリース閾値とデバウンス
I2Cインターフェース、割り込み出力付き
3mm x 3mm x 0.65mm 20リードQFNパッケージ
動作温度範囲 -40°Cから+85°C
