7セグメントディスプレイ

../_images/7-seg.jpg

7セグメントディスプレイは、7つのLEDをパッケージ化した8字形のコンポーネントです。各LEDはセグメントと呼ばれ、エネルギーが供給されると、表示される数字の一部を形成します。

ピン接続には共通カソード（CC）と共通アノード（CA）の2種類があります。名前が示す通り、CCディスプレイは7つのLEDのカソードがすべて接続されている一方、CAディスプレイは7つのセグメントのアノードがすべて接続されています。

このキットでは、共通カソード7セグメントディスプレイを使用しています。こちらがその電子記号です。

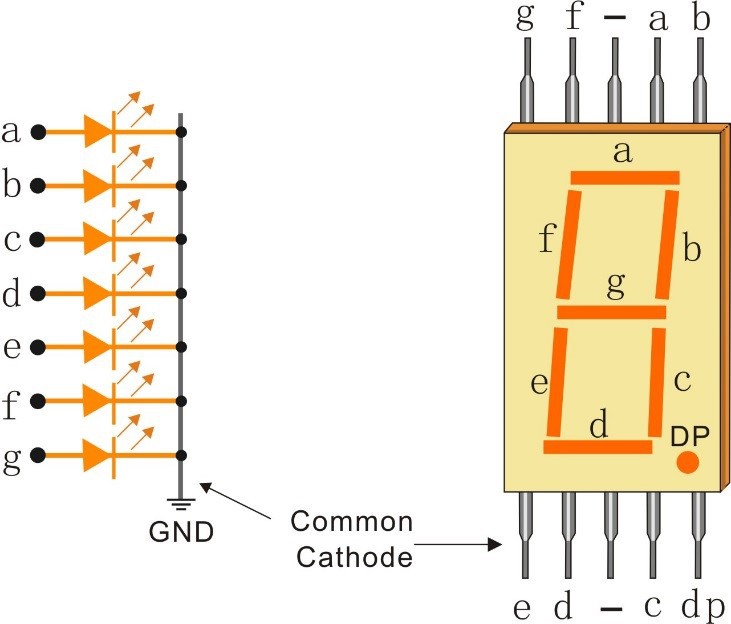

../_images/segment_cathode.png

ディスプレイ内の各LEDは、位置セグメントに与えられ、その接続ピンの一つが長方形のプラスチックパッケージから引き出されます。これらのLEDピンは「a」から「g」までラベル付けされ、各個別のLEDを表します。他のLEDピンは共通ピンを形成するために接続されます。したがって、特定の順序でLEDセグメントの適切なピンに順方向バイアスをかけることにより、いくつかのセグメントが明るくなり、他は暗いままとなり、ディスプレイ上に対応する文字が表示されます。

ディスプレイコード

7セグメントディスプレイ（共通カソード）が数字を表示する方法を知るために、以下の表を描きました。数字は7セグメントディスプレイに表示される0-Fの数字です。 (DP) GFEDCBAは対応するLEDが0または1に設定されることを示しています。例えば、00111111はDPとGが0に設定され、他が1に設定されていることを意味します。したがって、数字の0が7セグメントディスプレイに表示され、HEXコードは16進数に対応します。

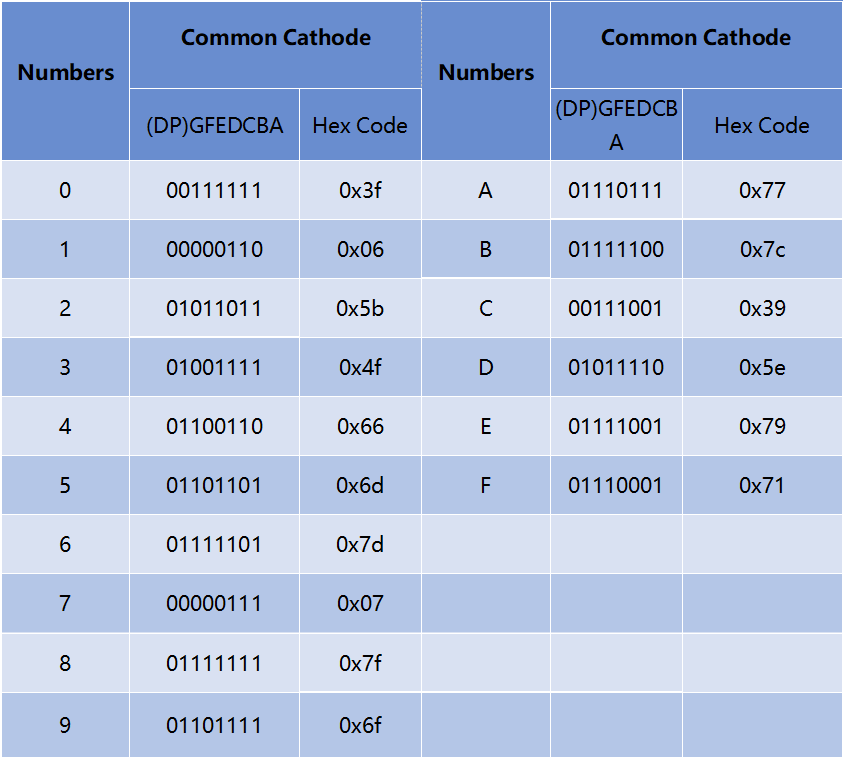

../_images/segment_code.png
