LED
半導体発光ダイオードは、PN接合を介して電気エネルギーを光エネルギーに変換するタイプのコンポーネントです。波長によって、レーザーダイオード、赤外線発光ダイオード、そして一般的には発光ダイオード（LED）として知られる可視光発光ダイオードに分類されます。
ダイオードは一方向の導電性を持つので、図の回路シンボルの矢印が示すように電流の流れがあります。陽極には正の電力を、陰極には負の電力を供給することができます。すると、LEDは点灯します。

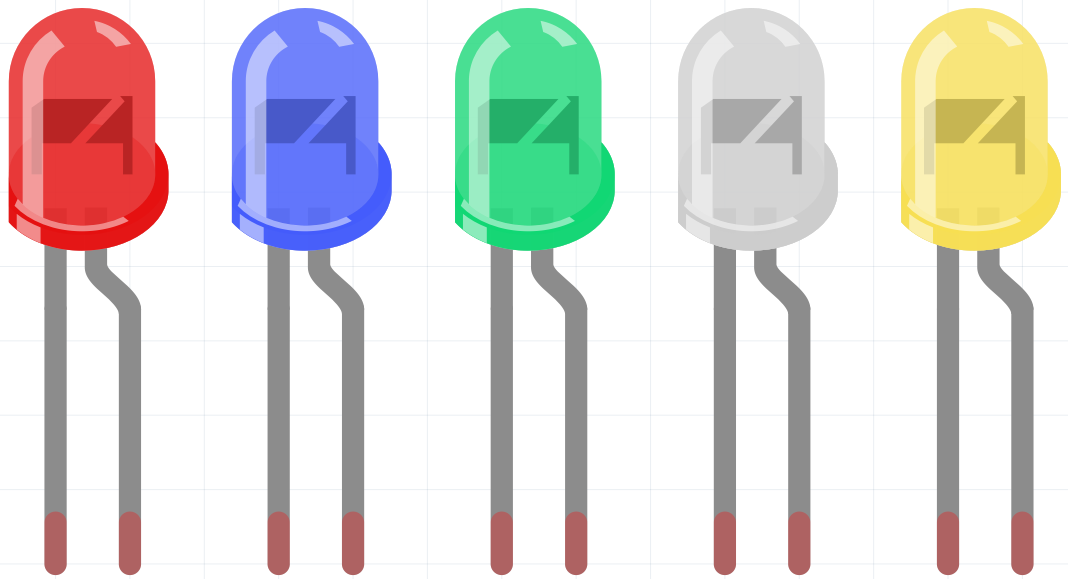

LEDには2つのピンがあります。長い方が陽極、短い方が陰極です。逆接続しないように注意してください。LEDには固定された順方向電圧降下があり、供給電圧がこの降下を上回るとLEDが焼損する可能性があるため、直接回路に接続することはできません。赤、黄、緑のLEDの順方向電圧は1.8Vで、白色LEDは2.6Vです。ほとんどのLEDは最大20mAの電流に耐えることができるので、直列に電流制限抵抗器を接続する必要があります。
抵抗値の計算式は次の通りです：
R = (Vsupply – VD)/I
R は電流制限抵抗器の抵抗値、 Vsupply は電源電圧、 VD は電圧降下、 I はLEDの動作電流を表します。
LEDの詳細な紹介はこちらです：LED - Wikipedia。
例
