MFRC522モジュール

RFID

無線周波数識別（RFID）は、物体（タグ）と尋問装置（リーダー）間の無線通信を使用して、そのような物体を自動的に追跡・識別する技術を指します。タグの送信範囲は、リーダーから数メートルに限定されます。リーダーとタグの間に必ずしも直接の視界が必要ではありません。

ほとんどのタグには、少なくとも一つの集積回路（IC）とアンテナが含まれます。マイクロチップは情報を保存し、リーダーとの無線周波数（RF）通信を管理する責任があります。パッシブタグには独立したエネルギー源がなく、リーダーが提供する外部電磁信号に依存して動作します。アクティブタグには独立したエネルギー源（例えば電池）が含まれているため、処理能力、送信能力、及び範囲が増加することがあります。

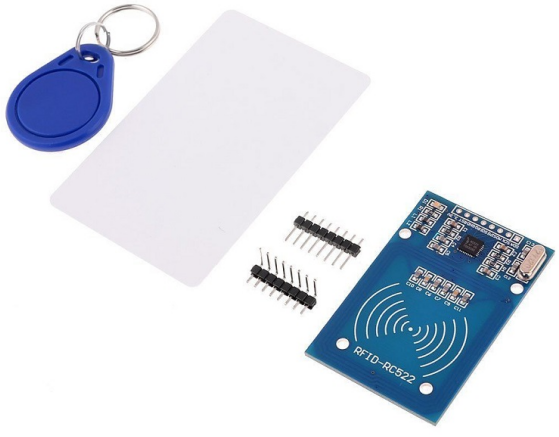

../_images/mfrc522.png

MFRC522

MFRC522は、統合された読み書きカードチップの一種です。13.56MHzの無線で一般的に使用されています。NXP社によって発売されたもので、低電圧、低コスト、小型の非接触カードチップであり、知能計器や携帯型ハンドヘルドデバイスに最適な選択肢です。

MFRC522は、13.56MHzの全ての種類のパッシブ非接触通信方法とプロトコルに完全に表される先進的な変調及び復調概念を使用しています。さらに、MIFARE製品を検証するための迅速なCRYPTO1暗号化アルゴリズムをサポートします。MFRC522は、MIFAREシリーズの高速非接触通信もサポートし、双方向データ伝送速度は最大424kbit/sに達します。13.56MHzの高度に統合されたリーダーカードシリーズの新メンバーとして、MFRC522は既存のMFRC500やMFRC530に非常に似ていますが、大きな違いもあります。シリアル方式を介してホストマシンと通信し、配線が少なくて済みます。SPI、I2C、シリアルUARTモード（RS232に似ている）の間で選択できるため、接続を減らし、PCBボードのスペースを節約し（サイズが小さい）、コストを削減できます。

例
