I2C LCD1602

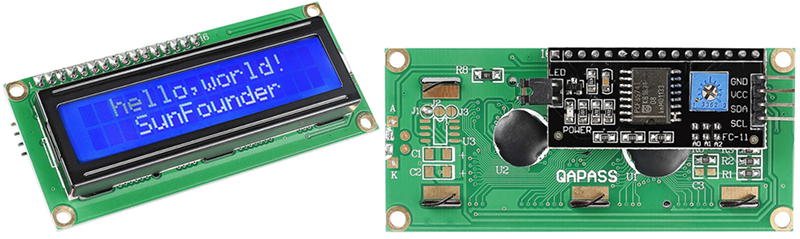

../_images/i2c_lcd1602.png

  • GND: アース

  • VCC: 電源、5V。

  • SDA: シリアルデータライン。プルアップ抵抗を介してVCCに接続。

  • SCL: シリアルクロックライン。プルアップ抵抗を介してVCCに接続。

ご存知のように、LCDやその他のディスプレイは人間と機械のインタラクションを豊かにしますが、共通の弱点があります。コントローラーに接続すると、多くの外部ポートを持っていないコントローラーの多数のIOが占められます。また、コントローラーの他の機能に制約が生じます。

そのため、この問題を解決するために、I2Cモジュールを備えたLCD1602が開発されました。I2Cモジュールには、PCF8574 I2Cチップが内蔵されており、I2CシリアルデータをLCDディスプレイ用の並列データに変換します。

I2Cアドレス

デフォルトのアドレスは基本的に0x27ですが、場合によっては0x3Fになることもあります。

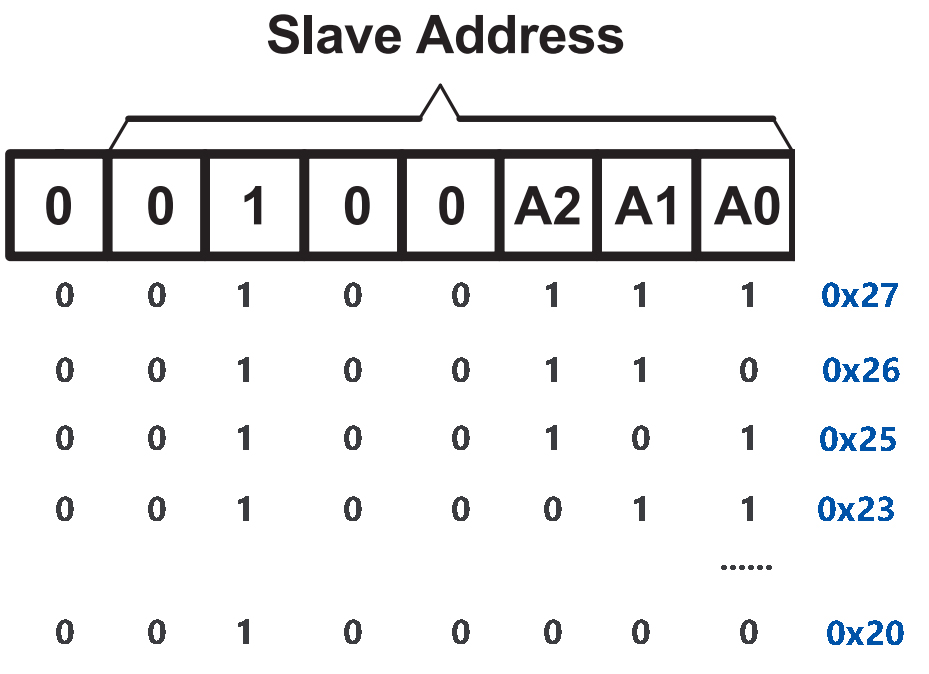

デフォルトアドレス0x27を例にとると、A0/A1/A2パッドをショートさせることでデバイスアドレスを変更できます。デフォルト状態では、A0/A1/A2は1で、パッドがショートするとA0/A1/A2は0になります。

../_images/i2c_address.jpg

バックライト/コントラスト

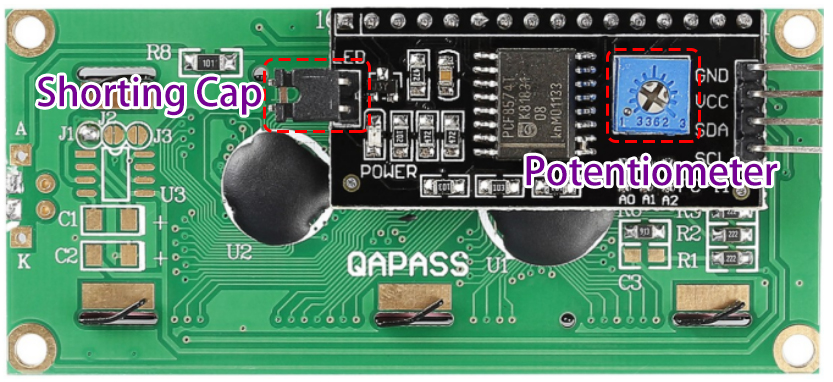

ジャンパーキャップでバックライトを有効にでき、キャップを外すとバックライトが無効になります。背面の青いポテンショメーターは、コントラスト（最も明るい白と最も暗い黒の間の明るさの比率）を調整するために使用されます。

../_images/back_lcd1602.jpg

  • Shorting Cap: このキャップでバックライトを有効にでき、外すとバックライトが無効になります。

  • Potentiometer: 表示されるテキストの明瞭さ（コントラスト）を調整するために使用され、時計回りで増加し、反時計回りで減少します。
