抵抗器

../_images/resistor.png

抵抗器は、分岐電流を制限できる電子部品です。 固定抵抗器は抵抗値が変更できないタイプの抵抗器であり、一方でポテンショメーターや可変抵抗器は調整可能です。

抵抗器の一般的な回路記号は2種類あります。通常、抵抗器には抵抗値が記載されているので、これらの記号が回路に表示されている場合、それは抵抗器を意味します。

../_images/resistor_symbol.png

Ω は抵抗の単位で、大きな単位にはKΩ、MΩなどがあります。 これらの関係は次のように示されます：1 MΩ = 1000 KΩ、1 KΩ = 1000 Ω。通常、抵抗器にはその抵抗値が記載されています。

抵抗器を使用する際には、まずその抵抗値を知る必要があります。ここに2つの方法があります：抵抗器のバンドを観察するか、マルチメーターを使用して抵抗値を測定するかです。最初の方法がより便利で速いため、推奨されます。

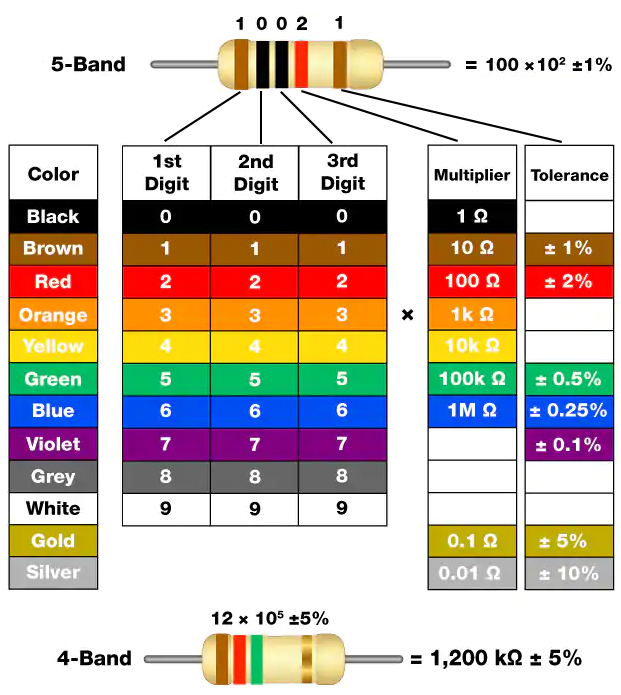

../_images/resistance_card.jpg

カードに示されているように、各色は特定の数値を表します。

黒

茶

赤

オレンジ

黄

緑

青

紫

灰

白

金

銀

0

1

2

3

4

5

6

7

8

9

0.1

0.01

4バンドと5バンドの抵抗器がよく使われており、それぞれに4つと5つの色のバンドがあります。

通常、抵抗器を手に取ったときに、どちらの端から色を読み始めるか判断するのが難しい場合があります。 ポイントは、4番目と5番目のバンドの間のギャップが比較的大きいことです。

したがって、抵抗器の一方の端にある2つの色のバンドの間のギャップを観察します。 他のバンドのギャップよりも大きければ、反対側から読むことができます。

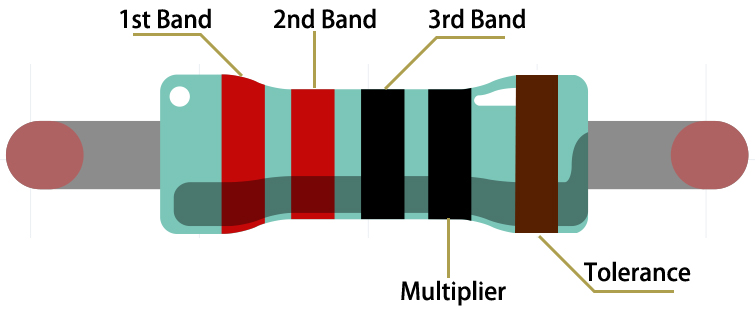

以下に示す5バンド抵抗器の抵抗値の読み方を見てみましょう。

../_images/220ohm.jpg

この抵抗器の場合、抵抗値は左から右に読むべきです。 値は次の形式であるべきです：1番目のバンド 2番目のバンド 3番目のバンド x 10^乗数(Ω)、許容誤差は±許容誤差％です。 したがって、この抵抗器の抵抗値は2(赤) 2(赤) 0(黒) x 10^0(黒) Ω = 220 Ω、 許容誤差は± 1％（茶）です。

抵抗器についてもっと学ぶには、Wikiを参照してください： Resistor - Wikipedia。
