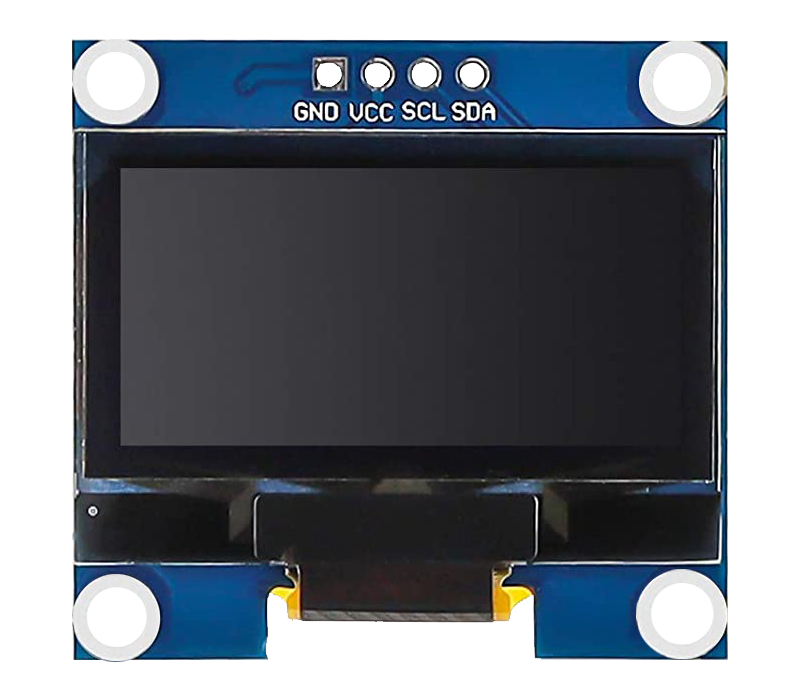

OLEDディスプレイモジュール

../_images/oled.png

紹介

OLED（有機発光ダイオード）ディスプレイモジュールは、電流が流れると発光する有機物質を使用して、薄くて柔軟な画面にテキスト、グラフィック、画像を表示できるデバイスです。

OLEDディスプレイの主な利点は、自身が光を発するため、別のバックライト源が必要ないことです。このため、OLEDディスプレイは、LCDディスプレイと比較して、コントラスト、明るさ、視野角がしばしば優れています。

OLEDディスプレイのもう一つの重要な特徴は、深い黒色レベルです。OLEDディスプレイでは各ピクセルが自身の光を発するため、黒色を生成するには、個々のピクセルをOFFにできます。

低消費電力（点灯しているピクセルのみが電流を消費する）のため、OLEDディスプレイはスマートウォッチ、ヘルストラッカー、その他のバッテリー駆動のウェアラブル機器で人気があります。

原理

OLEDディスプレイモジュールは、OLEDパネルとモジュールの背面に取り付けられたOLEDドライバーチップで構成されています。OLEDパネルは、さまざまな色の光を発する多くの小さなピクセルでできています。各ピクセルは、2つの電極（アノードとカソード）の間に挟まれた数層の有機物質で構成されています。電極を通じて電流が流れると、有機物質はその組成に応じて異なる波長の光を発します。

OLEDドライバーチップは、I2C（Inter-Integrated Circuit）と呼ばれるシリアル通信プロトコルを使用してOLEDパネルのピクセルを制御できるチップです。

OLEDドライバーチップは、Arduinoからの信号をOLEDパネルのコマンドに変換します。Arduinoは、I2Cプロトコルを制御できるライブラリを使用してOLEDドライバーチップにデータを送信できます。そのようなライブラリの一つがAdafruit SSD1306ライブラリです。このライブラリを使って、OLEDディスプレイモジュールを初期化し、明るさレベルを設定し、テキスト、グラフィック、画像などを表示できます。
