オーディオモジュールとスピーカー

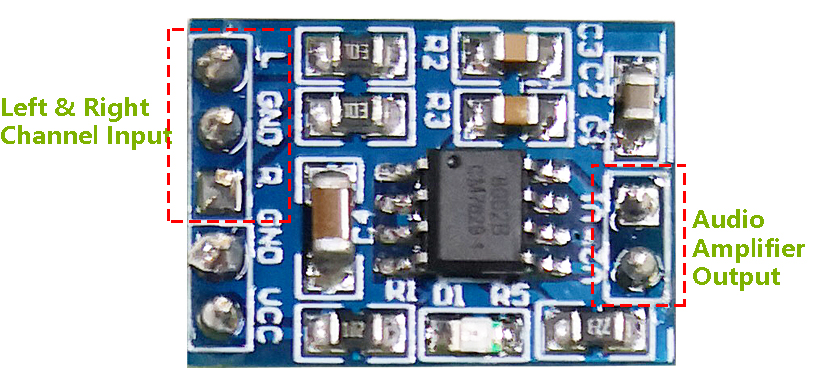

オーディオアンプモジュール

../_images/audio_module.jpg

オーディオアンプモジュールには、HXJ8002オーディオパワーアンプチップが含まれています。このチップは、低電力供給のパワーアンプであり、5VのDC電源から3ΩのBTL負荷に対して3Wの平均オーディオ出力を低い高調波歪み（1KHzで10%のしきい値歪み以下）で提供できます。このチップは、カップリングコンデンサやブートストラップコンデンサなしでオーディオ信号を増幅できます。

このモジュールは、2.0Vから5.5VのDCで供給可能で、動作電流は10mA（典型的なスタンバイ電流は0.6uA）であり、3Ω、4Ω、または8Ωのインピーダンススピーカーに強力な増幅音を出力できます。このモジュールには、電源オンおよびオフ時の遷移ノイズを著しく軽減するための改良されたポップおよびクリック回路があります。小型サイズでありながら高効率と低電力供給により、広くポータブルおよびバッテリー駆動プロジェクトやマイクロコントローラーでの応用が可能です。

  • IC: HXJ8002

  • 入力電圧: 2V ～ 5.5V

  • スタンバイモード電流: 0.6uA（典型値）

  • 出力電力: 3W（3Ω負荷）、2.5W（4Ω負荷）、1.5W（8Ω負荷）

  • 出力スピーカーインピーダンス: 3Ω、4Ω、8Ω

  • サイズ: 19.8mm x 14.2mm

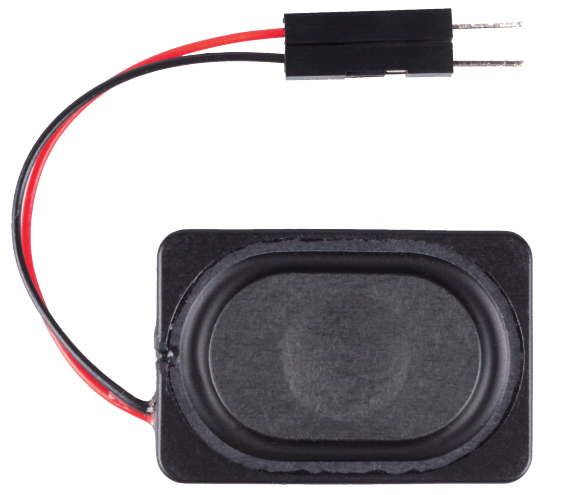

スピーカー

../_images/speaker_pic.png

  • サイズ: 20x30x7mm

  • インピーダンス: 8ohm

  • 定格入力電力: 1.5W

  • 最大入力電力: 2.0W

  • ワイヤー長: 10cm

../_images/2030_speaker.png

サイズチャートは以下の通りです：
