4.1.3 Reloj Parlante

Introducción

En este proyecto, vamos a hacer un reloj parlante con un altavoz y un display de 7 segmentos de 4 dígitos. El display mostrará la hora y el altavoz anunciará la hora cada hora.

Componentes Necesarios

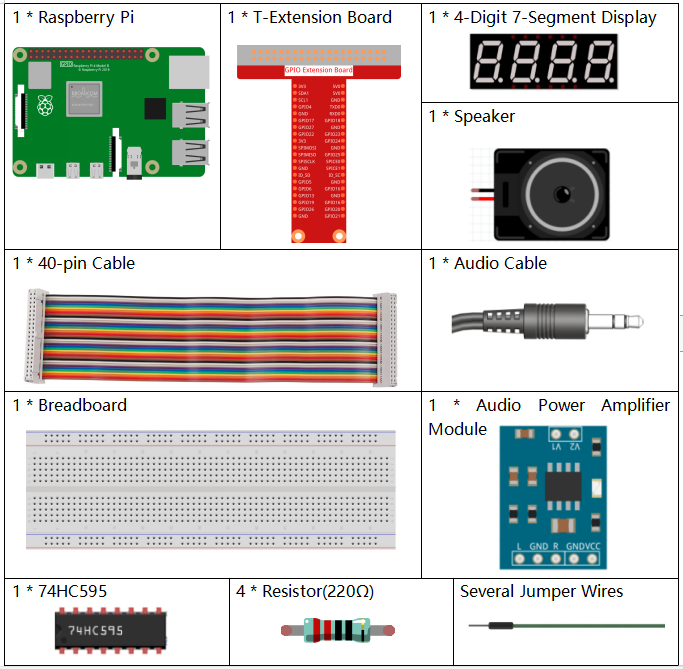

En este proyecto, necesitamos los siguientes componentes.

../_images/3.1.17components.png

Es muy conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Raphael

337

Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE

ENLACE DE COMPRA

Placa de Extensión GPIO

COMPRAR

Protoboard

COMPRAR

Cables de Puente

COMPRAR

Resistor

COMPRAR

Módulo de Audio y Altavoz

-

Pantalla de 7 segmentos y 4 dígitos

-

74HC595

COMPRAR

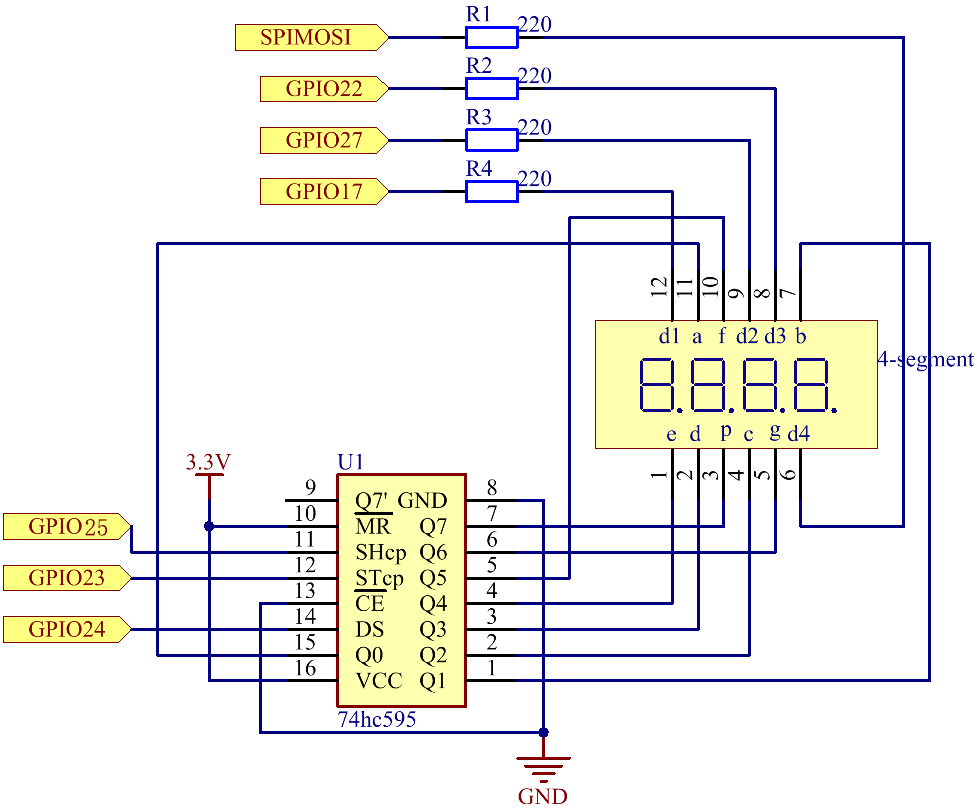

Diagrama Esquemático

Nombre T-Board

cableado físico

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24
../_images/4.1.3_speechclock_schematic.png ../_images/3.1.17_schematic.png

Procedimientos Experimentales

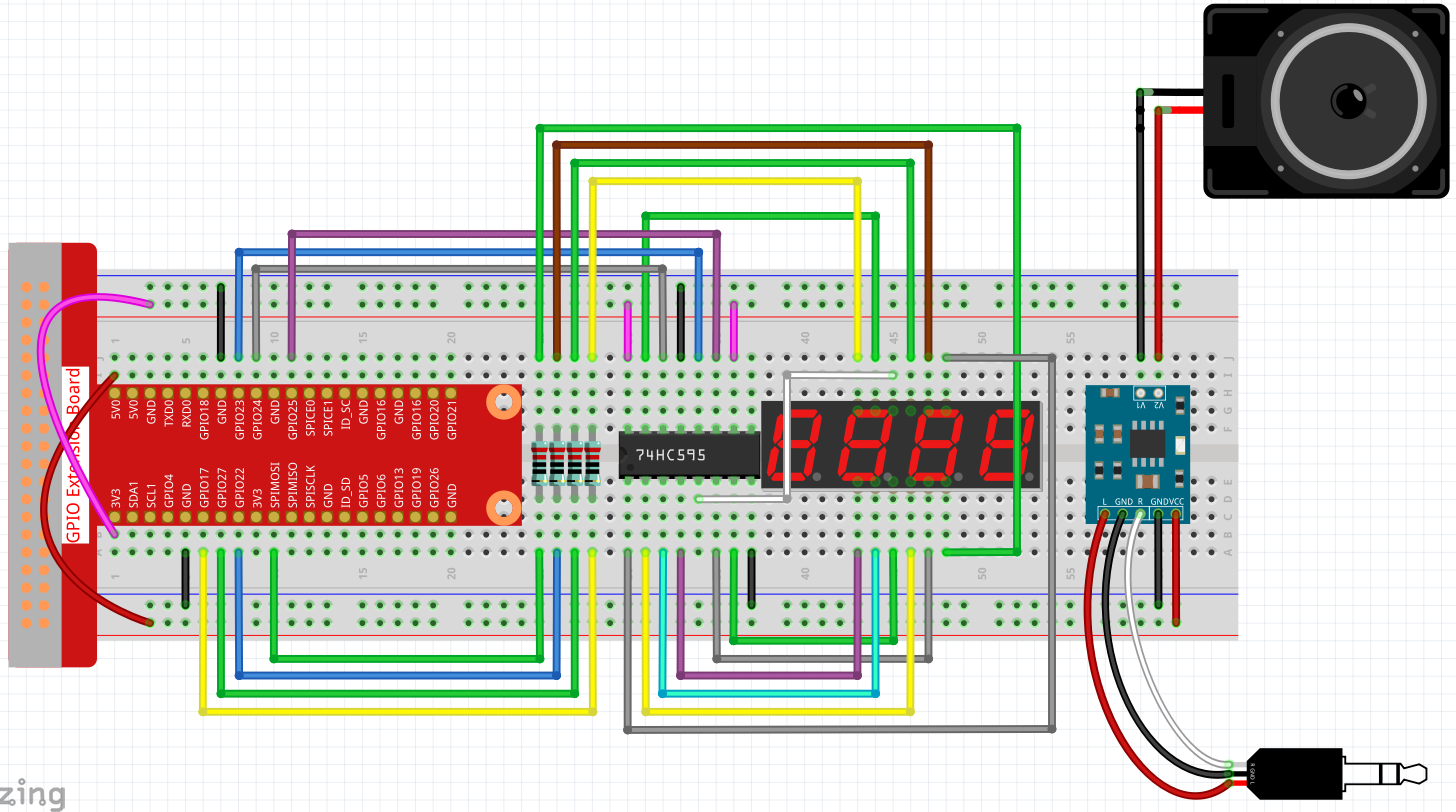

Paso 1: Construye el circuito.

../_images/3.1.17fritzing.png

Antes de este proyecto, debes asegurarte de haber completado 3.1.4 Conversión de Texto a Voz.

Paso 2: Usa el comando date para ver la hora local.

date

Si la hora local es diferente de la hora real, necesitas usar el siguiente comando para configurar la zona horaria.

sudo dpkg-reconfigure tzdata

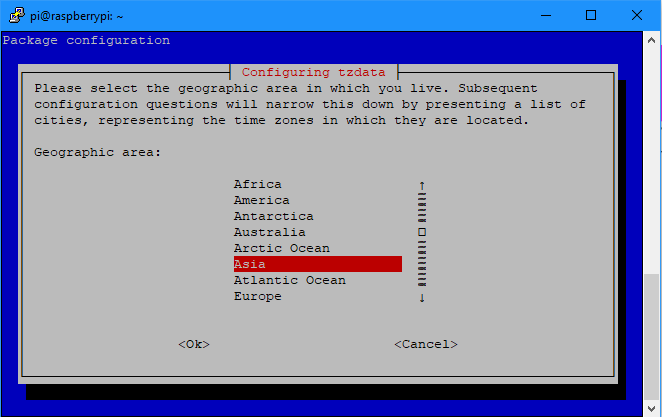

Elige tu zona horaria.

../_images/tzdata.png

Paso 3: Accede a la carpeta del código.

cd ~/raphael-kit/python/

Paso 4: Ejecuta.

python3 4.1.3_SpeechClock.py

Después de ejecutar el código:

  • Se reproduce un mensaje de bienvenida: “Clock system started. Welcome!”

  • La pantalla de cuatro dígitos muestra la hora actual en formato HH:MM.

  • Al inicio de cada hora (cuando el minuto = 0), el sistema anuncia la hora actual una vez.

  • La pantalla se actualiza continuamente hasta que se presione Ctrl+C, momento en el cual se liberan los recursos de GPIO.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, necesitas ir a la ruta del código fuente como raphael-kit/python. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

import RPi.GPIO as GPIO
from tts import TTS
import time

# Initialize TTS
tts = TTS(engine="espeak")
tts.lang('en-US')

# GPIO pins
SDI = 24
RCLK = 23
SRCLK = 25

placePin = (10, 22, 27, 17)

# Seven-segment encoding
number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(SDI, GPIO.OUT)
    GPIO.setup(RCLK, GPIO.OUT)
    GPIO.setup(SRCLK, GPIO.OUT)
    for pin in placePin:
        GPIO.setup(pin, GPIO.OUT)

def clearDisplay():
    for _ in range(8):
        GPIO.output(SDI, 1)
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

def hc595_shift(data):
    for i in range(8):
        GPIO.output(SDI, (0x80 & (data << i)))
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

def pickDigit(digit):
    # Turn all digits off
    for pin in placePin:
        GPIO.output(pin, GPIO.LOW)
    # Turn selected digit ON
    GPIO.output(placePin[digit], GPIO.HIGH)

def loop():
    status = 0

    while True:
        now = time.localtime()
        hour = now.tm_hour
        minute = now.tm_min

        # Display minute (unit)
        clearDisplay()
        pickDigit(0)
        hc595_shift(number[minute % 10])

        # Display minute (tens)
        clearDisplay()
        pickDigit(1)
        hc595_shift(number[(minute // 10) % 10])

        # Display hour (unit)
        clearDisplay()
        pickDigit(2)
        hc595_shift(number[hour % 10])

        # Display hour (tens)
        clearDisplay()
        pickDigit(3)
        hc595_shift(number[(hour // 10) % 10])

        # Speak once every hour (at minute == 0)
        if minute == 0 and status == 0:
            tts.say(f'The time is now {hour} hours and {minute} minutes')
            time.sleep(3)   # Give time to finish speaking
            status = 1
        elif minute != 0:
            status = 0

        time.sleep(0.005)  # Prevent CPU overload

def destroy():
    GPIO.cleanup()

if __name__ == '__main__':
    setup()

    # ★ Welcome message at startup
    tts.say("Clock system started. Welcome!")
    time.sleep(3)

    try:
        loop()
    except KeyboardInterrupt:
        destroy()

Explicación del código

  1. Inicializa el motor de conversión de texto a voz (TTS) usando espeak y establece el idioma en inglés.

    tts = TTS(engine="espeak")
tts.lang('en-US')

  2. Define los pines GPIO utilizados para el registro de desplazamiento (74HC595) y los pines de selección de dígitos para la pantalla de 4 dígitos.

    SDI = 24
RCLK = 23
SRCLK = 25
placePin = (10, 22, 27, 17)

  3. Almacena los valores de codificación de segmentos usados para mostrar los dígitos 0–9 en la pantalla de siete segmentos.

    number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)

  4. Limpia la pantalla enviando ocho bits “1” al registro de desplazamiento.

    def clearDisplay():
    for _ in range(8):
        GPIO.output(SDI, 1)
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

  5. Envía un byte de datos de segmento al 74HC595 para actualizar el dígito mostrado.

    def hc595_shift(data):
    for i in range(8):
        GPIO.output(SDI, (0x80 & (data << i)))
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

  6. Selecciona una de las cuatro posiciones de dígito (miles, centenas, decenas, unidades) para realizar el multiplexado.

    def pickDigit(digit):
    for pin in placePin:
        GPIO.output(pin, GPIO.LOW)
    GPIO.output(placePin[digit], GPIO.HIGH)

  7. Lee la hora actual desde el reloj del sistema.

    now = time.localtime()
hour = now.tm_hour
minute = now.tm_min

  8. Actualiza cada dígito de la pantalla de siete segmentos para mostrar la hora actual en formato HH:MM.

    hc595_shift(number[minute % 10])
hc595_shift(number[(minute // 10) % 10])
hc595_shift(number[hour % 10])
hc595_shift(number[(hour // 10) % 10])

  9. Pronuncia la hora actual al inicio de cada hora usando TTS.

    if minute == 0 and status == 0:
    tts.say(f'The time is now {hour} hours and {minute} minutes')
    status = 1
elif minute != 0:
    status = 0

  10. Reproduce un mensaje de bienvenida cuando el programa inicia.

    tts.say("Clock system started. Welcome!")

  11. Libera todos los pines GPIO cuando el usuario detiene el programa con Ctrl+C.

    GPIO.cleanup()

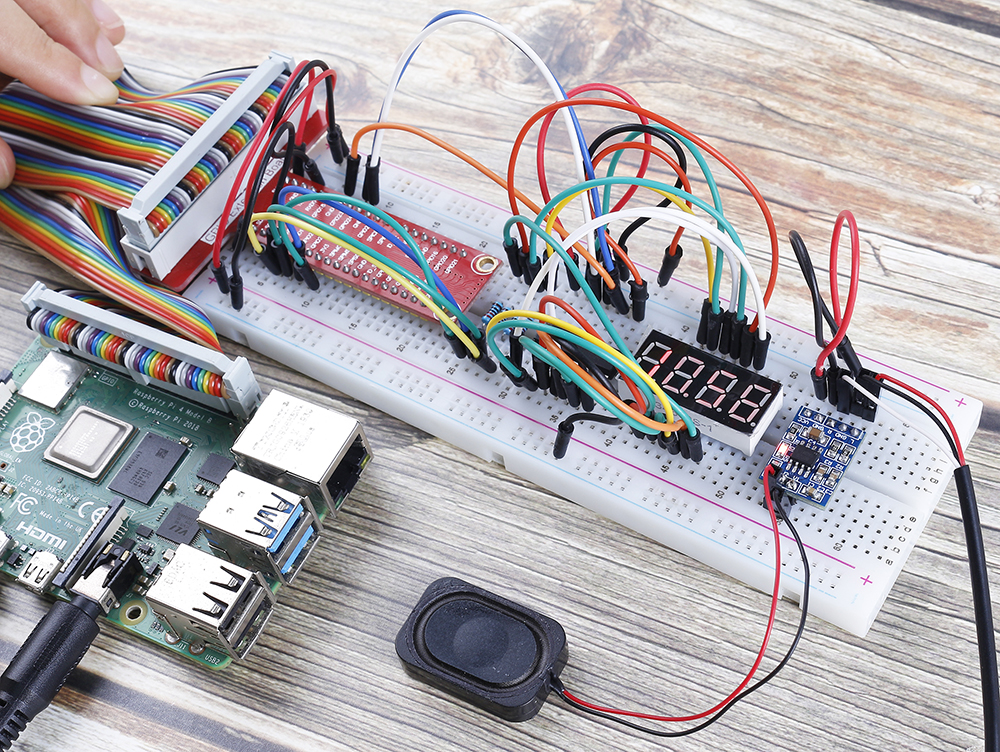

Imagen del Fenómeno
