4.1.4 Cámara de Captura Automática

Introducción

Cuando estés fuera, las pequeñas ardillas del bosque podrían visitar tu alféizar. ¡Vamos a hacer una cámara de captura automática para dejar fotos de estas pequeñas adorables!

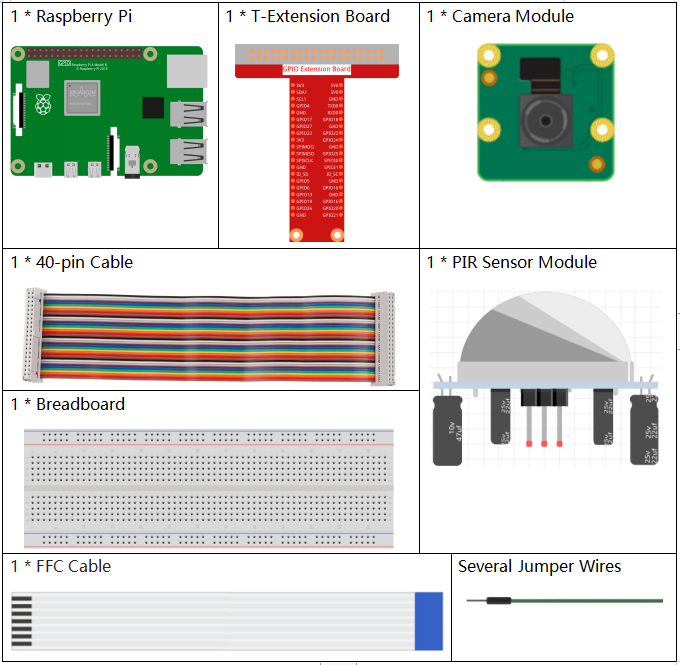

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Es muy conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit Raphael	337	Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE	ENLACE DE COMPRA
Placa de Extensión GPIO	COMPRAR
Protoboard	COMPRAR
Cables de Puente	COMPRAR
Resistor	COMPRAR
Módulo de Cámara	COMPRAR
Módulo Sensor de Movimiento PIR	-

Diagrama Esquemático

Nombre T-Board	cableado físico	wiringPi	BCM
GPIO17	Pin 11	0	17

Procedimientos Experimentales

Antes de este proyecto, debes asegurarte de haber completado 3.1.1 Módulo Fotográfico.

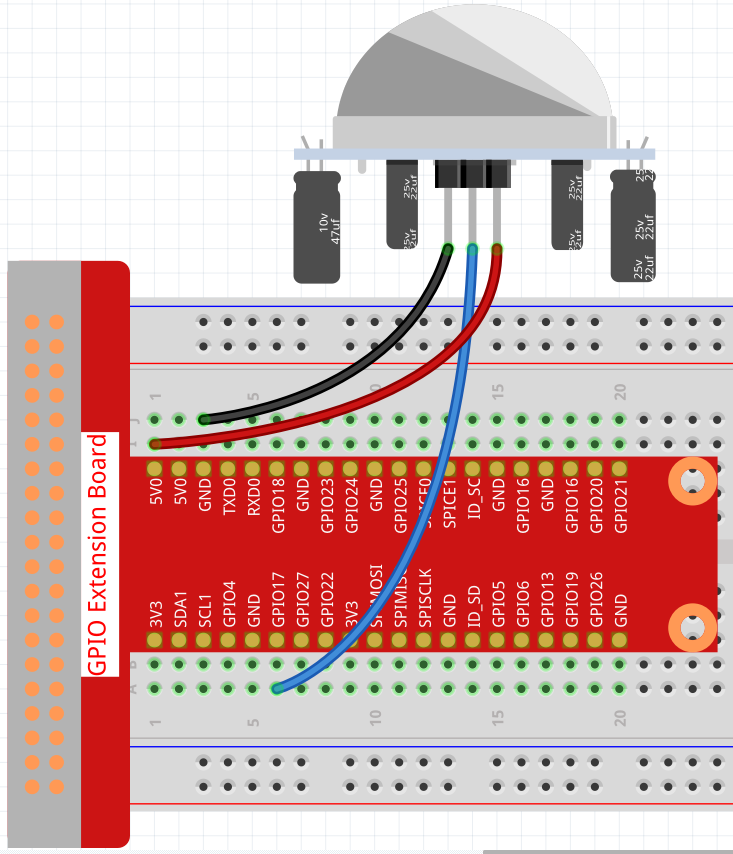

Paso 1: Construye el circuito.

Paso 2: Para conectar el módulo de la cámara y completar la configuración, consulta: Módulo de Cámara.

Paso 3: Ve al escritorio de Raspberry Pi. Puede que necesites una pantalla para una mejor experiencia, consulta: Connect your Raspberry Pi. O accede al escritorio de Raspberry Pi de forma remota, para un tutorial detallado consulta Escritorio Remoto.

Paso 4: Abre una terminal y accede a la carpeta del código.

cd ~/raphael-kit/python/

Paso 5: Ejecuta.

sudo python3 4.1.4_AutomaticCaptureCamera.py

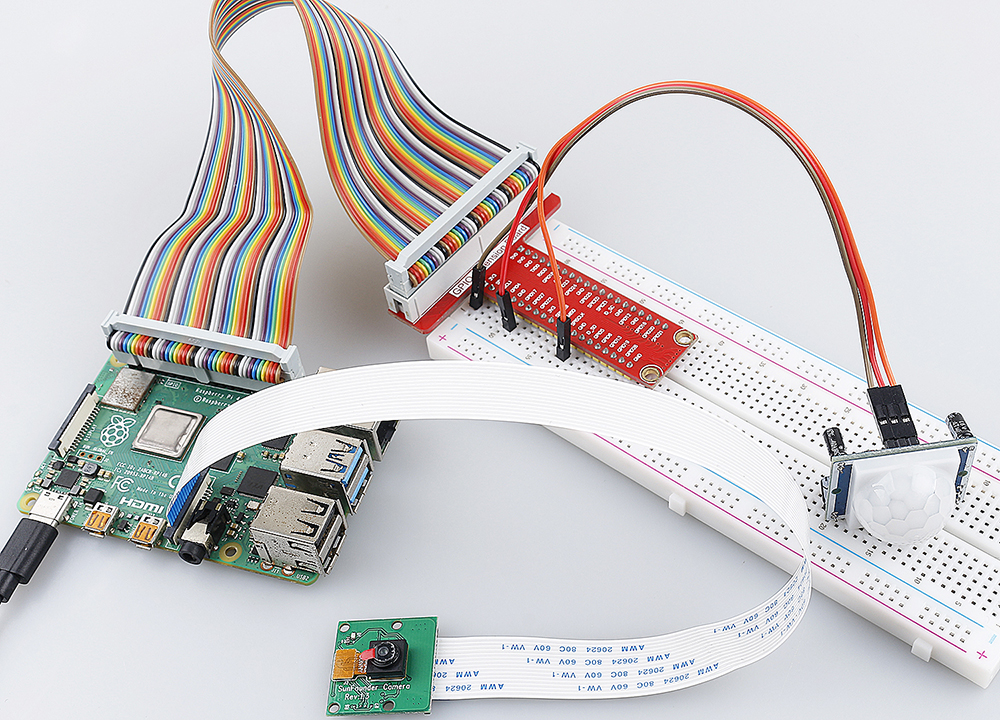

Después de que el código se ejecute, el PIR detectará el entorno circundante, y si detecta que una ardilla pasa, la cámara tomará una foto. El intervalo de las fotos es de 3 segundos, y el número total de fotos tomadas se mostrará en la ventana de impresión.

Hay dos potenciómetros en el módulo PIR: uno es para ajustar la sensibilidad y el otro es para ajustar la distancia de detección. Para que el módulo PIR funcione mejor, necesitas girar ambos en sentido antihorario hasta el final.

Nota

También puedes abrir 4.1.4_AutomaticCaptureCamera.py en la ruta ~/raphael-kit/python/ con un IDE de Python, hacer clic en el botón Ejecutar para correrlo, y detener el código con el botón Detener.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, necesitas ir a la ruta del código fuente como raphael-kit/python. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3
import time
import os
import RPi.GPIO as GPIO
from picamera2 import Picamera2

# ----------------------------
# USER DIRECTORY
# ----------------------------
user = os.getlogin()
user_home = os.path.expanduser(f'~{user}')

# ----------------------------
# GPIO SETUP
# ----------------------------
PIR_PIN = 17  # PIR motion sensor connected to GPIO17

GPIO.setmode(GPIO.BCM)
GPIO.setup(PIR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)

# ----------------------------
# CAMERA SETUP
# ----------------------------
camera = Picamera2()
camera.start()

print("Motion detection started. Press Ctrl+C to exit.")

# ----------------------------
# MAIN LOOP
# ----------------------------
try:
    i = 1
    while True:
        if GPIO.input(PIR_PIN) == GPIO.HIGH:
            filename = f"{user_home}/capture{i}.jpg"
            camera.capture_file(filename)
            print(f"Motion detected. Saved image #{i}: {filename}")
            time.sleep(3)
            i += 1
        else:
            print("waiting")
            time.sleep(0.5)

# ----------------------------
# KEYBOARD INTERRUPT
# ----------------------------
except KeyboardInterrupt:
    print("\nKeyboard interrupt received. Exiting program...")

# ----------------------------
# CLEANUP
# ----------------------------
finally:
    try:
        camera.close()
    except:
        pass

    GPIO.cleanup()
    print("Program exited cleanly.")

Explicación del código

Lee el directorio personal del usuario actual para guardar las imágenes capturadas.
```
user = os.getlogin()
user_home = os.path.expanduser(f'~{user}')
```
Esto obtiene el nombre del usuario activo y construye la ruta completa a su directorio personal.
Configura GPIO y establece el sensor PIR en GPIO17 como entrada.
```
PIR_PIN = 17
GPIO.setmode(GPIO.BCM)
GPIO.setup(PIR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)
```
Usar una resistencia pull-down garantiza que el pin lea LOW cuando no se detecta movimiento.
Inicializa la instancia de Picamera2 y enciende la cámara.
```
camera = Picamera2()
camera.start()
```
La cámara se activa para poder capturar imágenes inmediatamente cuando se detecte movimiento.
Detecta movimiento leyendo el estado de entrada del sensor PIR.
```
if GPIO.input(PIR_PIN) == GPIO.HIGH:
```
Cuando el PIR detecta movimiento, produce una señal HIGH, lo que activa el proceso de captura.
Captura una imagen y la guarda usando un número de archivo secuencial.
```
filename = f"{user_home}/capture{i}.jpg"
camera.capture_file(filename)
```
Cada detección guarda una nueva imagen como capture1.jpg, capture2.jpg, etc.
Espera tres segundos después de una captura activada por movimiento.
```
time.sleep(3)
```
Esto evita que se tomen múltiples imágenes demasiado rápido tras un solo evento de movimiento.
Imprime “waiting” cuando no se detecta movimiento y vuelve a verificar después de una breve pausa.
```
else:
    print("waiting")
    time.sleep(0.5)
```
Esto asegura una monitorización constante sin consumir demasiados recursos de CPU.
Maneja la interrupción por teclado (Ctrl+C) para salir del programa de forma segura.
```
except KeyboardInterrupt:
    print("\nKeyboard interrupt received. Exiting program...")
```
Se muestra un mensaje de salida limpia cuando el usuario detiene el programa manualmente.
Libera la cámara y los recursos GPIO antes de salir.
```
finally:
    camera.close()
    GPIO.cleanup()
```
Esto garantiza que la cámara se apague correctamente y que todos los pines GPIO vuelvan a un estado seguro.
