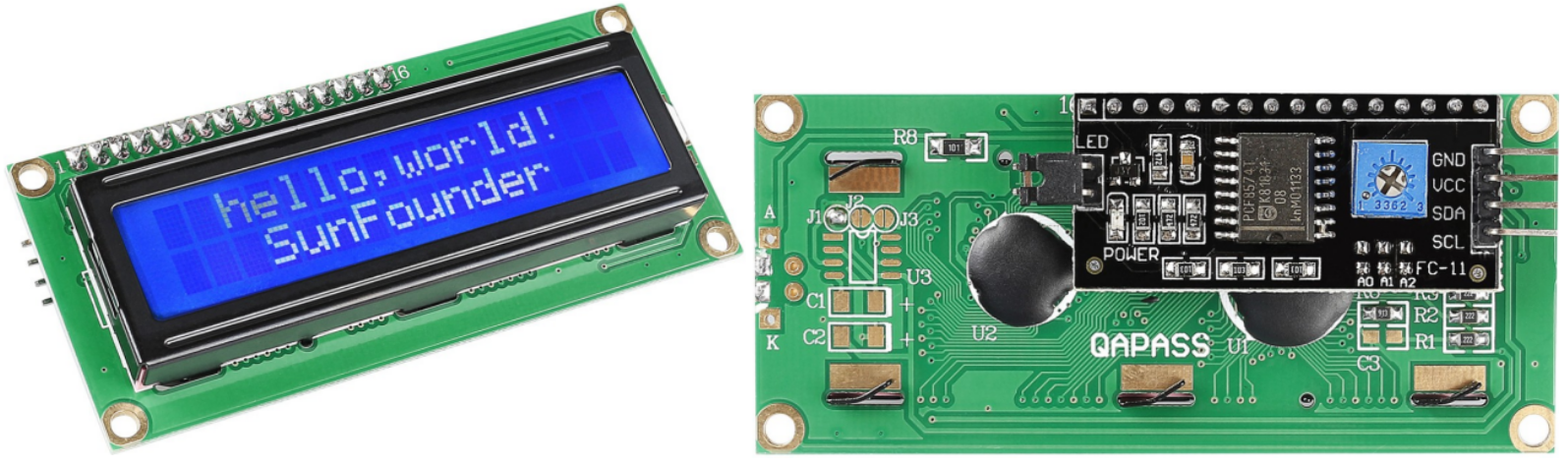

I2C LCD1602

img_i2c_lcd1602

  • GND: グラウンド

  • VCC: 電源、5V。

  • SDA: シリアルデータライン。プルアップ抵抗を通じてVCCに接続されます。

  • SCL: シリアルクロックライン。プルアップ抵抗を通じてVCCに接続されます。

LCDやその他のディスプレイは人間とマシンの対話を豊かにしますが、コントローラーに接続された時、多くのIOポートを占用してしまいます。これにより、コントローラの他の機能が制限されることがあります。

そこで、I2Cモジュール付きのLCD1602がこの問題を解決するために開発されました。このI2Cモジュールには、PCF8574 I2Cチップが内蔵されており、I2CシリアルデータをLCDディスプレイ用の並列データに変換します。

I2Cアドレス

デフォルトアドレスは基本的に0x27ですが、場合によっては0x3Fになることがあります。

デフォルトの0x27を例にとると、A0/A1/A2パッドをショートすることでデバイスアドレスを変更できます。デフォルト状態では、A0/A1/A2は1ですが、パッドをショートすると0になります。

i2c_address

バックライト/コントラスト

ジャンパーキャップでバックライトを有効にできます。ジャンパーキャップを外すとバックライトが無効になります。背面の青いポテンショメータはコントラスト（明るい白と暗い黒の間の明度比）を調整するために使用されます。

back_lcd1602

  • ショートキャップ: このキャップでバックライトを有効にできます。このキャップを外すとバックライトが無効になります。

  • ポテンショメータ: 表示されたテキストの明瞭さを調整するために使用され、時計回りに増加し反時計回りに減少します。
