マイクロスイッチ

img_micro_switch

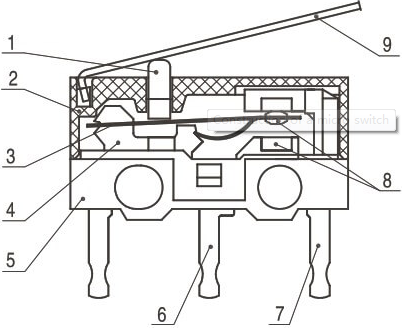

マイクロスイッチの構造は非常にシンプルです。スイッチの主要部品は以下の通りです：

img_micro_switch2

  • 1.押しボタン（アクチュエータ）

  • 2.カバー

  • 3.動く部品

  • 4.支持部

  • 5.ケース

  • 6.NO端子：通常開

  • 7.NC端子：通常閉

  • 8.接点

  • 9.動くアーム

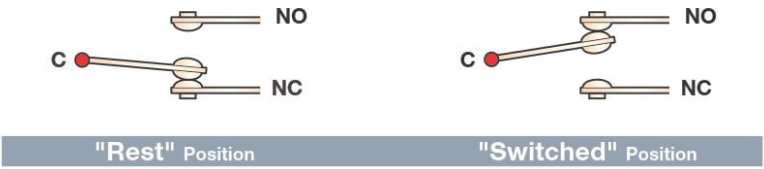

マイクロスイッチが物体に物理的に接触すると、その接点は位置を変えます。基本的な動作原理は以下の通りです。

プランジャーが解放された状態または休息位置にあるとき：

  • 通常閉回路は電流を通すことができます。

  • 通常開回路は電気的に絶縁されています。

プランジャーが押下されたりスイッチされたりするとき：

  • 通常閉回路は開かれます。

  • 通常開回路は閉じます。

img_micro_switch1

例
