LED

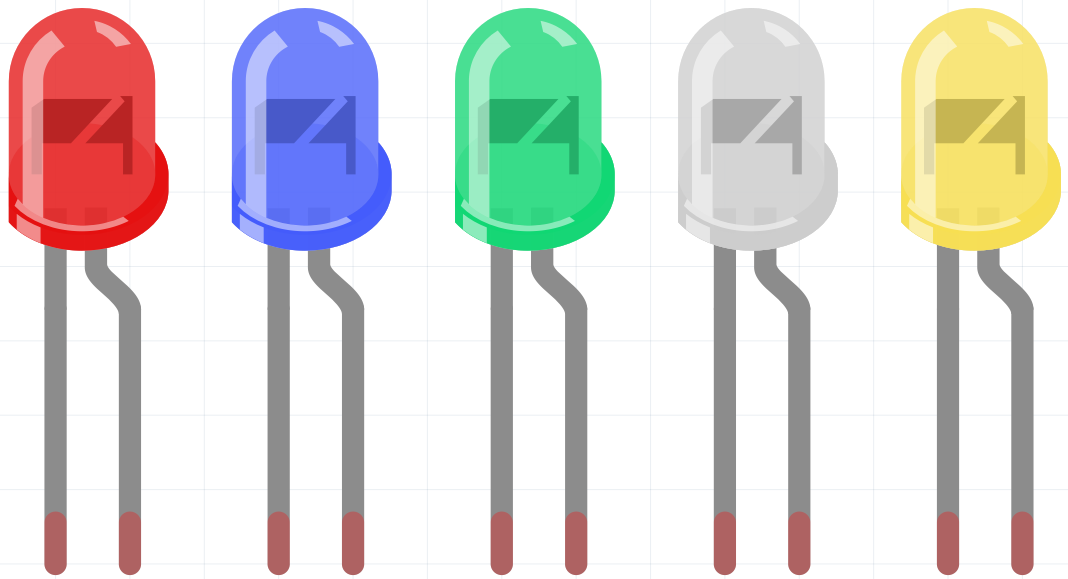

img_led

半導体発光ダイオードは、PN接合を介して電気エネルギーを光エネルギーに変換するコンポーネントです。波長によって、レーザーダイオード、赤外線発光ダイオード、そして一般的にLED（発光ダイオード）として知られる可視光発光ダイオードに分類されます。

ダイオードは一方向性の導電性を持ちますので、図の回路記号に示された矢印の方向でのみ電流が流れます。陽極に正の電源、陰極に負の電源を供給することでLEDは点灯します。

img_led_symbol

LEDには2つのピンがあります。長い方が陽極、短い方が陰極です。接続を逆にしないよう注意してください。LEDには固定の順方向電圧降下があり、そのため直接回路に接続することはできません。供給電圧がこの降下を超えるとLEDが焼損する可能性があります。赤、黄、緑色のLEDの順方向電圧は1.8V、白色のLEDは2.6Vです。ほとんどのLEDは最大20mAの電流に耐えることができるため、直列に電流制限抵抗を接続する必要があります。

抵抗値の計算式は以下の通りです：

R = (Vsupply – VD)/I

ここで、 R は電流制限抵抗の抵抗値、 Vsupply は供給電圧、 VD は電圧降下、 I はLEDの動作電流を指します。

LEDに関する詳細な紹介はこちら： LED - Wikipedia。
