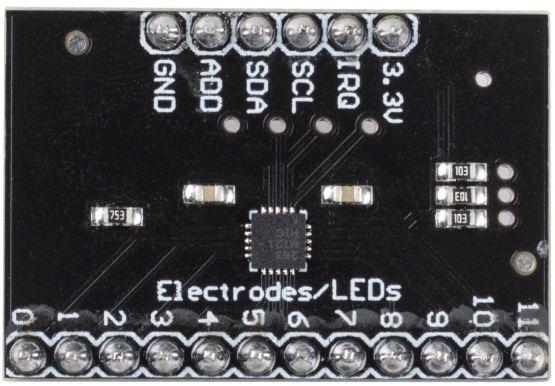

MPR121モジュール

img_mpr121

  • 3.3V: 電源

  • IRQ: アクティブローでオープンコレクタ割込み出力ピン

  • SCL: I2Cクロック

  • SDA: I2Cデータ

  • ADD: I2Cアドレス選択入力ピン。ADDRピンをVSS、VDD、SDA、SCLラインに接続すると、それぞれ0x5A、0x5B、0x5C、0x5DのI2Cアドレスが得られます。

  • GND: グラウンド

  • 0~11: エレクトロード0~11、タッチセンサーとしてのエレクトロード。通常、エレクトロードは金属片やワイヤーなどです。しかし、ワイヤーの長さやエレクトロードの素材によってはセンサーのトリガーが難しくなることがあります。そのため、MPR121ではエレクトロードをトリガーおよび非トリガーするために必要な設定を自動的に行うことができます。

MPR121の概要

MPR121は、MPR03xシリーズデバイスの初期リリース後の第二世代容量性タッチセンサーコントローラです。 MPR121は内部インテリジェンスが向上しており、主な追加点はエレクトロードの数の増加、ハードウェア 構成可能なI2Cアドレス、拡張フィルタリングシステム、デバウンス、完全に独立した自動構成機能付きの エレクトロードです。このデバイスは、マルチプレクスされた感知入力を使用した近接検出のための13番目 のシミュレートされた感知チャネルも特徴としています。

特徴

  • 低電力動作

    • 1.71Vから3.6Vまでの電源動作

    • 16 msのサンプリング間隔での供給電流29μA

    • ストップモード時の電流3μA

  • 12個の容量性センシング入力

    • 8個の入力はLEDドライバーおよびGPIOとして多機能

  • 完全なタッチ検出

    • 各センシング入力に対する自動構成

    • 各センシング入力に対する自動キャリブレーション

    • タッチ検出用のタッチ/リリース閾値およびデバウンス

  • I2Cインターフェース、割込み出力

  • 3mm x 3mm x 0.65mm 20リードQFNパッケージ

  • 動作温度範囲：-40°C から +85°C
