3.4 液晶ディスプレイ (LCD1602)

このレッスンでは、 1602 LCD をRaspberry Pi Pico 2に接続し、テキストを表示する方法を学びます。LCD1602は、16文字を2行に表示できるキャラクターベースの液晶ディスプレイで、メッセージ、センサーデータ、ステータス更新などの情報を表示するプロジェクトに最適です。

LCDをマイコンに直接接続する場合、複数のGPIOピンを使用する必要があり、プロジェクトの機能に制限を与える可能性があります。この問題を解決するために、 I2Cインターフェース を搭載したLCD1602モジュールを使用できます。I2Cプロトコルでは、データ線が2本（SDAおよびSCL）だけで、LCDを2本のGPIOピンで制御でき、他のピンをセンサーやデバイスに利用できるようになります。

Raspberry Pi Pico 2でのI2Cの理解

Raspberry Pi Pico 2は、複数のGPIOピンを使ったI2C通信をサポートしており、プロジェクトに柔軟性を提供します。Pico 2には、I2C0およびI2C1の2つのI2Cバスがあり、それぞれ複数のピンセットにマッピングできます。

以下は、Pico 2でI2C対応のピンの一覧です：

pin_i2c

I2C0またはI2C1のいずれかに対応するSDAおよびSCLのピンペアを選択できます。この柔軟性により、プロジェクト内で他の周辺機器とのピン競合を避けることができます。

必要なもの

このプロジェクトに必要なコンポーネントは以下の通りです。

キット全体を購入するのが便利です。こちらのリンクをご覧ください：

名称

キット内容

リンク

Newton Lab Kit

450+

Newton Lab Kit

または、以下のリンクから個別に購入することもできます。

SN

コンポーネント

数量

リンク

1

Raspberry Pi Pico 2

1

購入

2

Micro USBケーブル

1

3

ブレッドボード

1

購入

4

ジャンパーワイヤー

数本

購入

5

I2C LCD1602

1

購入

回路図

sch_lcd_ar

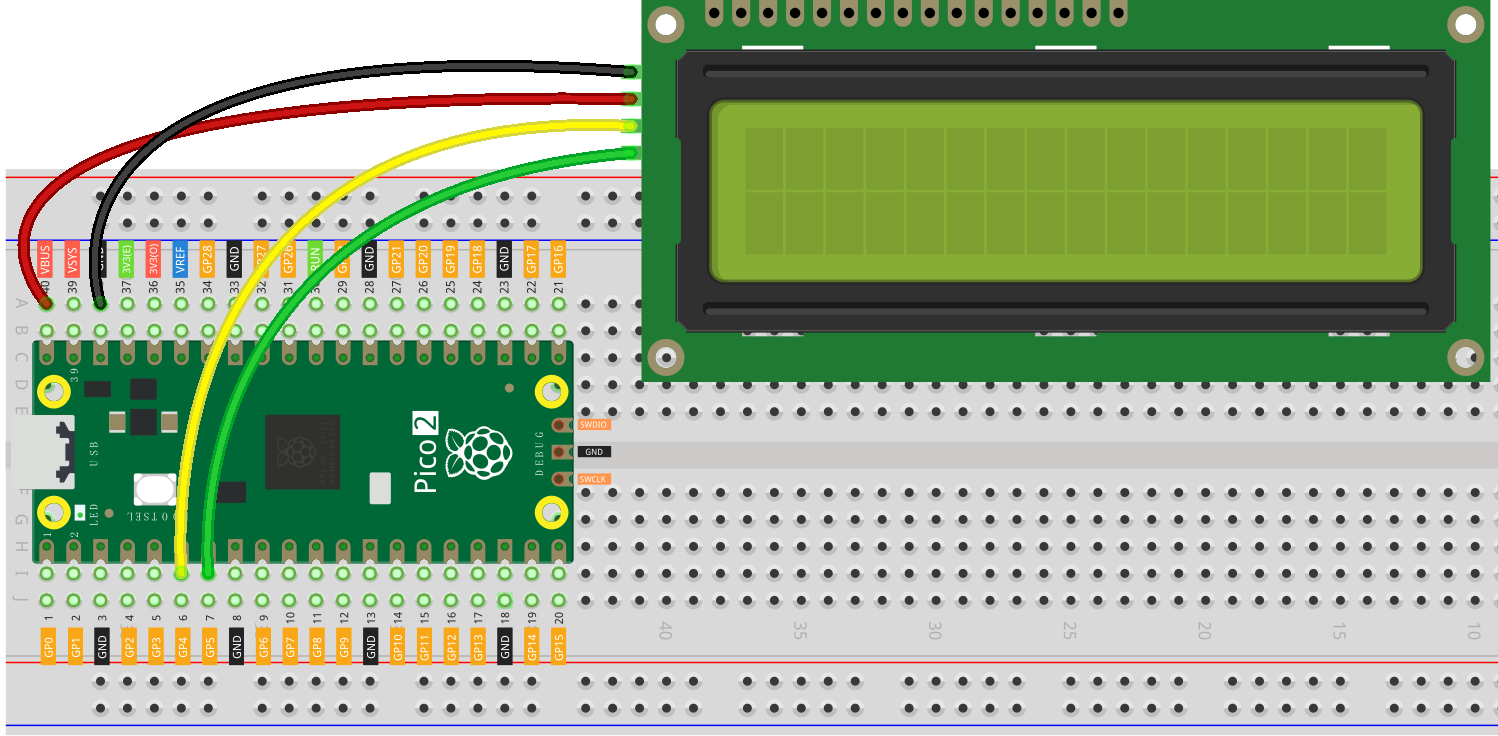

配線図

wiring_lcd_ar

コードの記述

LCD1602にメッセージを表示するためのMicroPythonプログラムを記述しましょう。

注釈

  • 3.4_liquid_crystal_display.py を newton-lab-kit/micropython から開くか、コードをThonnyにコピーして「実行」ボタンを押すか、F5キーを押してください。

  • 正しいインタープリタ（MicroPython (Raspberry Pi Pico).COMxx）が選択されていることを確認してください。

  • このコードでは、 lcd1602.py ライブラリを使用します。このライブラリがPicoにアップロードされていることを確認してください。詳細なチュートリアルについては、 Picoにライブラリをアップロード をご覧ください。

from machine import I2C, Pin
from lcd1602 import LCD
import utime

# I2C通信を初期化（I2C0）
i2c = I2C(0, sda=Pin(4), scl=Pin(5), freq=400000)

# LCDオブジェクトを作成
lcd = LCD(i2c)

# 最初のメッセージを表示
lcd.clear()
lcd.message("Hello, World!")
utime.sleep(2)

# 2行目に移動して別のメッセージを表示
lcd.write(0, 1,"LCD1602 with I2C")  # 列0、行1
utime.sleep(5)

# ディスプレイをクリア
lcd.clear()

コードを実行すると、次のように表示されます：

  • LCDの1行目に「Hello, World!」が表示されます。

  • 2秒後、2行目に「LCD1602 with I2C」が表示されます。

  • さらに5秒後、表示がクリアされます。

コードの理解

  1. モジュールのインポート：

    • machine: ハードウェアにアクセスするためのモジュール。

    • lcd1602: LCDを制御するためのカスタムライブラリ。

    • utime: 遅延などの時間関連の関数。

  2. I2C通信の初期化：

    i2c = I2C(0, sda=Pin(4), scl=Pin(5), freq=400000)

    • I2C(0, ...): I2C0バスを使用。

    • sda=Pin(4): GP4をSDAに設定。

    • scl=Pin(5): GP5をSCLに設定。

    • freq=400000: I2Cの周波数を400kHzに設定。

  3. LCDオブジェクトの作成：

    • lcd = LCD(i2c): I2Cオブジェクトを渡してLCDクラスのインスタンスを作成。

  4. メッセージの表示：

    • lcd.clear(): 既存のテキストをクリアします。

    • lcd.message("Hello, World!"): LCDに「Hello, World!」の文字列を表示します。

    • utime.sleep(2): 次のコマンドが実行される前に2秒待機。

  5. カーソルを移動してさらにテキストを表示：

    • lcd.write(0, 1,"LCD1602 with I2C"): 2行目の1列目にカーソルを移動し、文字列を表示。

  6. 最終的な遅延とクリア：

    • utime.sleep(5): 5秒待機

    • lcd.clear(): ディスプレイをクリア。

さらなる実験

  • カスタムメッセージの表示: lcd.message() 内の文字列を変更して、自分のメッセージを表示してみましょう。

  • 行の切り替え: LCD1602には2行あるため、 (0, 1, message[i:i+16]) を使用して2行目にカーソルを移動できます。

  • スクロールテキストの作成: ループ内でディスプレイを更新することでスクロール効果を作成できます。

    from machine import I2C, Pin
from lcd1602 import LCD
import utime

# I2C通信を初期化（I2C0）
i2c = I2C(0, sda=Pin(4), scl=Pin(5), freq=400000)

# LCDオブジェクトを作成
lcd = LCD(i2c)

message = "Scrolling Text Demo "
lcd.clear()
while True:
   for i in range(len(message)):
      lcd.write(0, 0, message[i:i+16])  # 16文字ごとに表示
      utime.sleep(0.3)

トラブルシューティングのヒント

  • 不正な文字や表示されない場合：

    • 配線が正しいか、特にSDAとSCLの接続を確認してください。

    • lcd1602ライブラリ内のI2CアドレスがLCDのアドレスと一致していることを確認してください。デフォルトでは、0x27または0x3Fであることが多いです。

  • コントラストの調整：

    一部のLCDモジュールにはコントラスト調整用のポテンショメータがあります。画面に何も表示されない場合は、それを調整してみてください。

  • 電源供給：

    LCDが適切な電源を受けていることを確認してください。5Vを使用している場合は、PicoのVSYSピン（USB経由で給電している場合）や外部5V電源に接続してください。

  • I2Cアドレスの理解

    LCDにテキストが表示されない場合、異なるI2Cアドレスを使用している可能性があります。I2Cバス上のデバイスをスキャンできます：

    from machine import I2C, Pin
i2c = I2C(0, sda=Pin(4), scl=Pin(5))
devices = i2c.scan()

# I2Cアドレスを16進数形式で表示
print("I2C addresses found:", [hex(device) for device in devices])

    これにより、I2Cバスに接続されたデバイスのアドレスが表示されます。lcd1602.pyライブラリやコード内で正しいアドレスを使用するように更新してください。

結論

I2Cインターフェースを使用して、Raspberry Pi Pico 2でLCD1602ディスプレイを制御する方法を習得しました！この技術により、プロジェクトに視覚的な出力を追加でき、インタラクティブで情報量の多いものにすることができます。
