リレー

img_relay

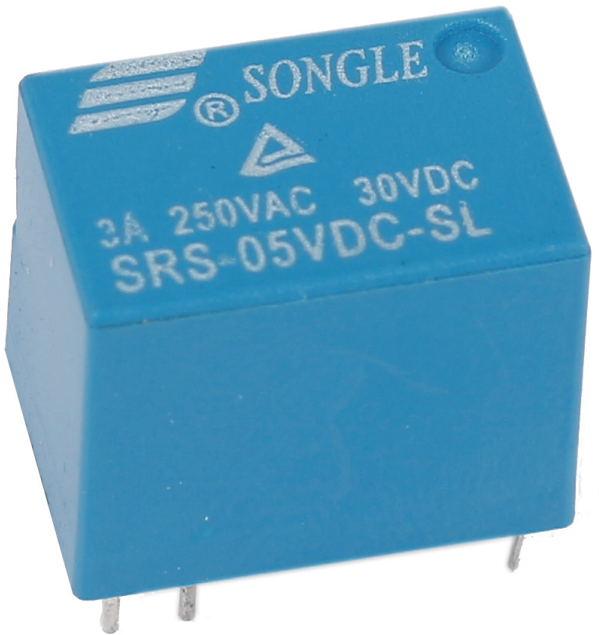

リレーは、入力信号に応じて二つ以上の点やデバイス間の接続を提供するデバイスです。 言い換えると、リレーはコントローラとデバイス間の隔離を提供します。デバイスは交流 （AC）でも直流（DC）でも動作することがありますが、マイクロコントローラからの信号 を受け取るため、リレーがそのギャップを埋める必要があります。小さな電気信号で大量 の電流や電圧を制御する必要がある場合、リレーは非常に役立ちます。

リレーには5つの部品があります：

電磁石 - コイルによって巻かれた鉄芯で構成されます。電気が流れると磁性を帯びるため、 電磁石と呼ばれます。

アーマチュア - 可動式の磁気ストリップをアーマチュアといいます。電流が流れると、コイ ルが励起され、磁場が発生します。これを利用して、通常開（N/O）または通常閉（N/C）の点を作 成または断ちます。アーマチュアは直流（DC）および交流（AC）で動作することができます。

スプリング - 電磁石のコイルに電流が流れない場合、スプリングがアーマチュアを引っ張り、 回路が完了しないようにします。

電気接点のセット - 2つの接点があります：

  • 通常開 - リレーが活性化されると接続され、非活性の時は切断されます。

  • 通常閉 - リレーが活性化されると切断され、非活性の時は接続されます。

成形フレーム - リレーは保護のためにプラスチックで覆われています。

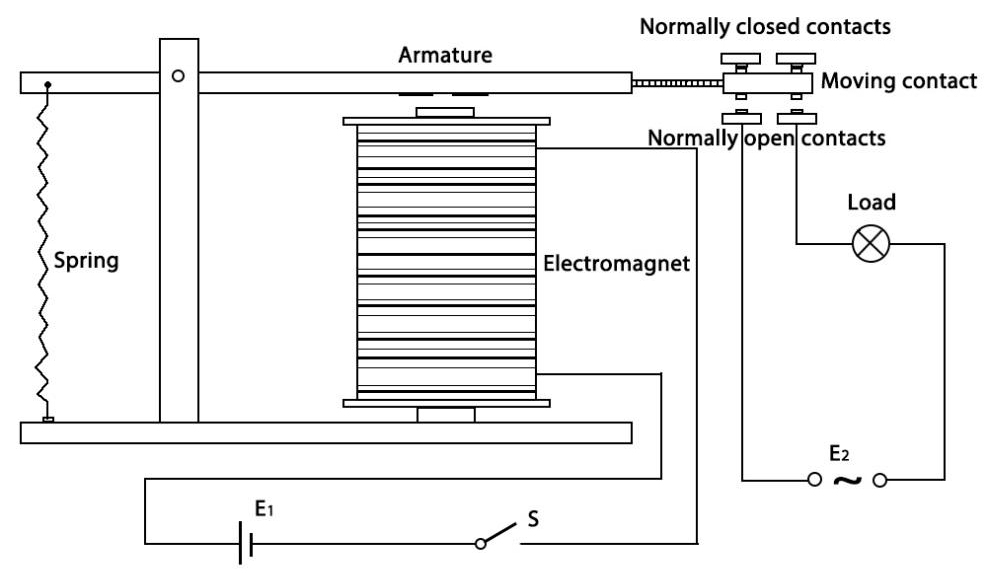

リレーの動作原理は単純です。リレーに電力が供給されると、制御コイルを通じて電流が流れ始め、 その結果、電磁石が励起されます。その後、アーマチュアはコイルに引き寄せられ、移動接点が下に 引っ張られて通常開の接点と接続されます。そのため、負荷のある回路が励起されます。回路を切断 する場合も同様で、移動接点がスプリングの力によって通常閉の接点に引き上げられます。このよう にして、リレーのオン/オフの切り替えにより、負荷回路の状態を制御できます。

img_relay_sche
