水位センサーモジュール
水位センサーは検出した水位信号をコントローラーに伝達し、コントローラー内のコンピューターが測定した水位信号と設定値を比較して偏差を算出します。その偏差に基づいて給水電磁バルブへの「オン」または「オフ」のコマンドを出し、容器が設定した水位に達するように制御します。

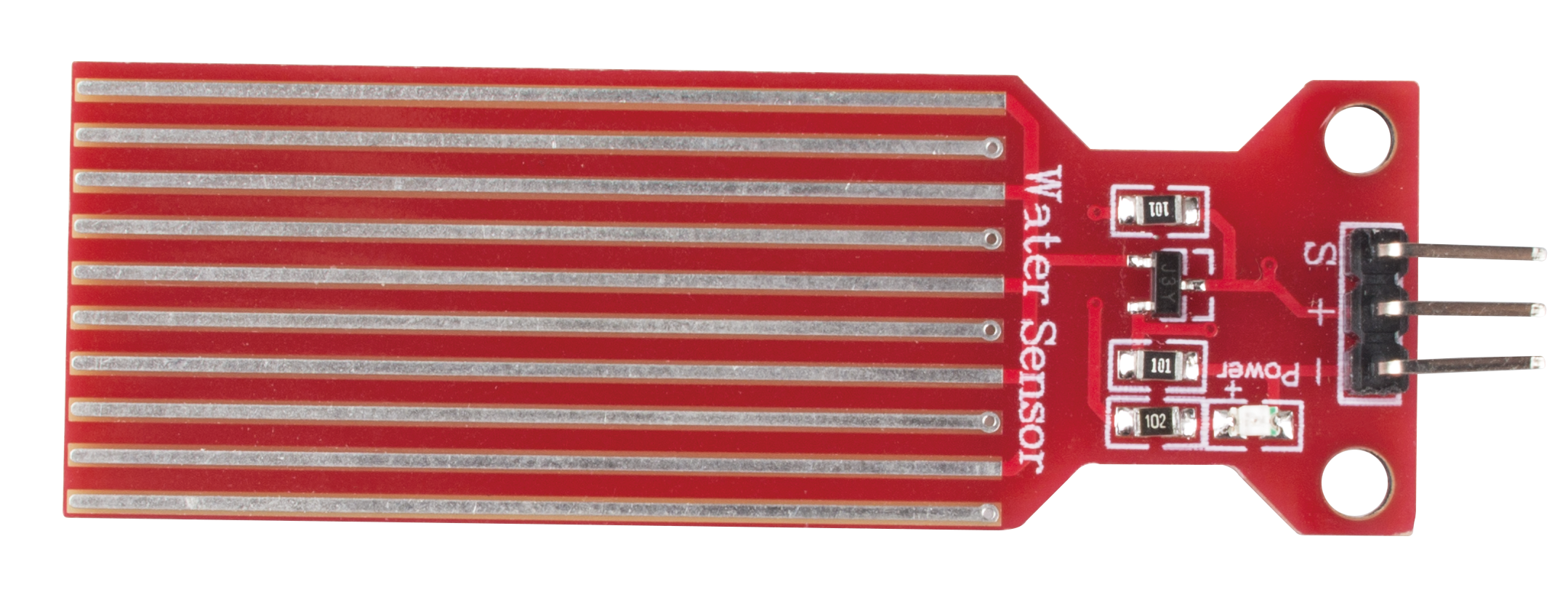

水位センサーには10本の露出した銅製トレースがあり、5本は電源用、5本はセンサー用で、浸水時に水がブリッジの役割を果たして接続されます。 基板には電源LEDが搭載されており、ボードに電力が供給されると点灯します。
これらのトレースの組み合わせは可変抵抗器のように機能し、水位に応じて抵抗値が変化します。 具体的には、水に浸る部分が多いほど導電性が高まり、抵抗が低くなります。逆に、水に触れる部分が少ないほど導電性が低くなり、抵抗が高くなります。 次に、センサーは出力信号の電圧を処理し、それをマイクロコントローラーに送信することで、水位を判断できるようになります。
警告
このセンサーは完全に水に浸してはいけません。10本のトレースがある部分のみが水と接触するようにしてください。また、湿度の高い環境で電源を入れるとプローブの腐食が早まり、センサーの寿命が短くなるため、測定を行うときのみ電源を供給することを推奨します。
例
