4桁7セグメント表示

4桁7セグメント表示は、4つの7セグメント表示が協力して動作するものです。

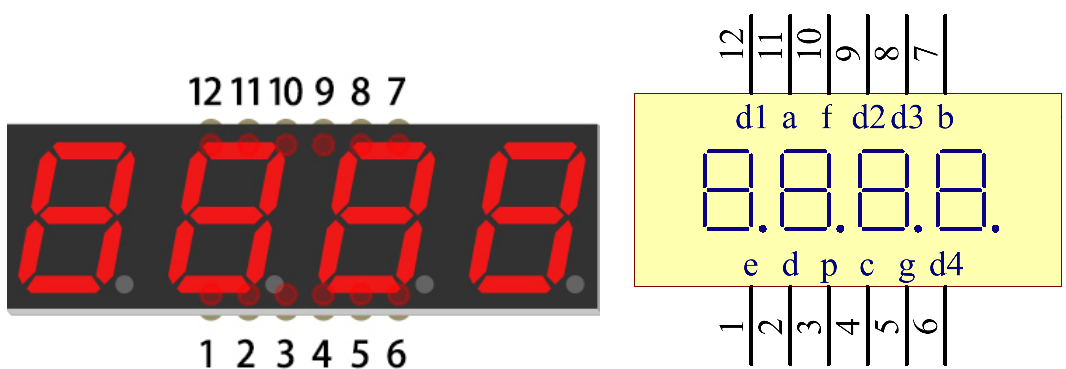

img_4-digit-sche

4桁7セグメント表示は独立して動作します。人間の視覚の持続性の原理を利用して、 各7セグメントの文字をループで迅速に表示し、連続する文字列を形成します。

例えば、「1234」が表示される場合、最初の7セグメントに「1」が表示され、 「234」は表示されません。しばらくすると、2番目の7セグメントに「2」が 表示され、1番目、3番目、4番目の7セグメントは表示されません。以下同様に、 4つのデジタルディスプレイが順番に表示されます。このプロセスは非常に短い （通常は5ms）で、光の残光効果と視覚残像の原理により、同時に4つの文字が 見えるようになります。

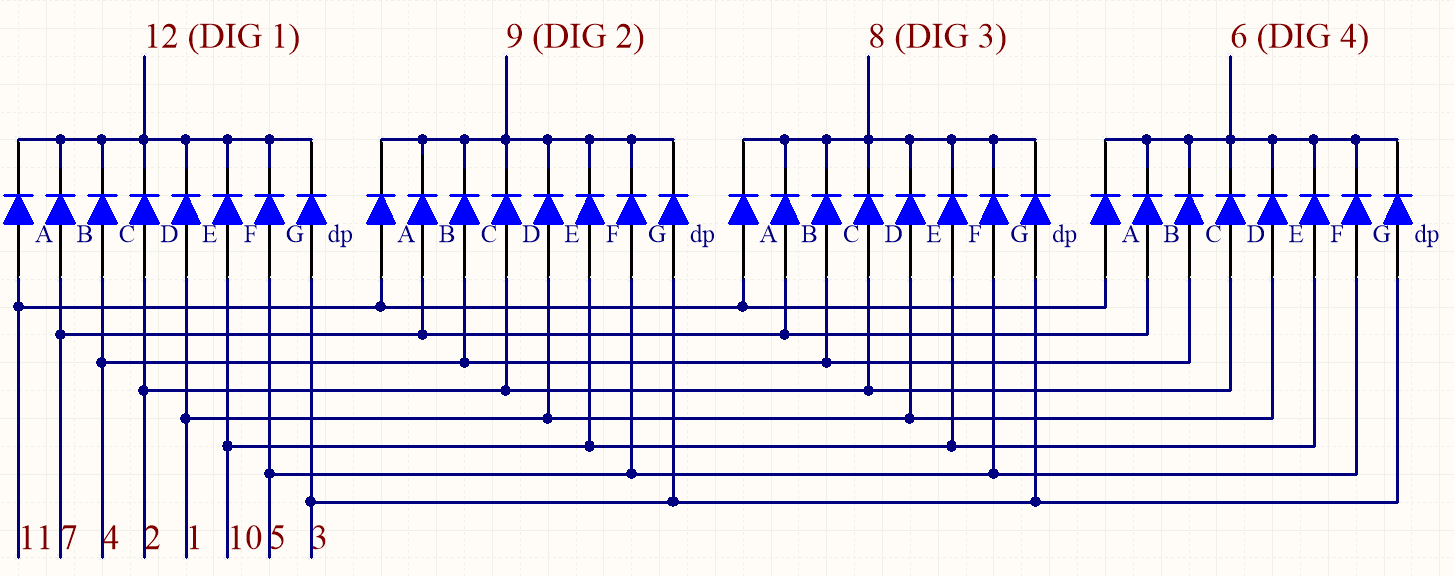

img_4-digit-sche-ca

表示コード

7セグメント表示（共通カソード）が数字をどのように表示するかを理解するために、以下の表を描きました。数字は7セグメント表示で表示される数字0-Fです；（DP）GFEDCBAは対応するLEDを0または1に設定します。例えば、00111111はDPとGを0に設定し、他は1に設定しています。そのため、7セグメント表示では数字0が表示され、HEX Codeは16進数に対応します。

Glyph Code

数字

バイナリーコード

ヘックスコード

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
