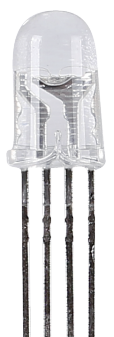

RGB LED

img_rgb

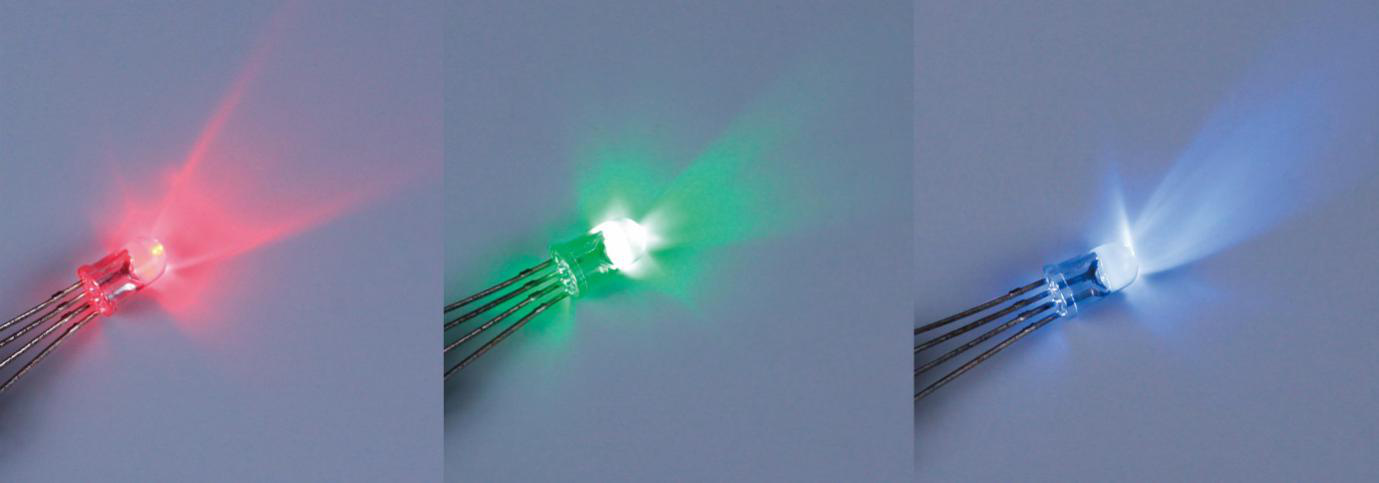

RGB LEDは、さまざまな色の光を放出します。RGB LEDは、透明または半透明のプラスチックシェルに赤、緑、青の3色のLEDをパッケージングします。3つのピンの入力電圧を変えることによって様々な色を表示し、それらを重ね合わせることで、統計によると16,777,216色の異なる色を作り出すことができます。

img_rgb_light

RGB LEDには共通アノードタイプと共通カソードタイプの2種類があります。このキットでは後者が使用されています。 共通カソード 、またはCCは、3色のLEDのカソードを接続することを意味します。GNDに接続し、3つのピンを差し込むと、対応する色のLEDが点滅します。

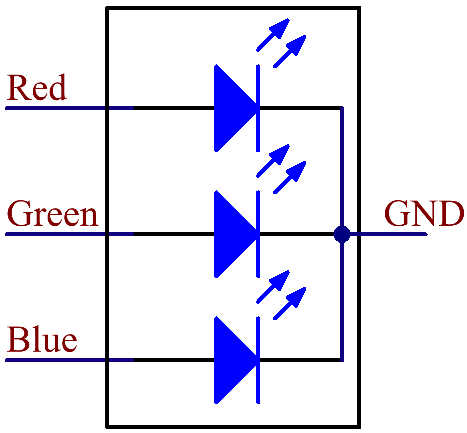

その回路記号は下図のとおりです。

img_rgb_symbol

RGB LEDは4つのピンがあります：最も長いピンは共通カソードピンで、通常GNDに接続され、最も長いピンの隣の左ピンは赤、右側の2つのピンは緑と青です。

img_rgb_pin

特徴

  • 色：トリカラー（赤/緑/青）

  • 共通カソード

  • 5mmクリアラウンドレンズ

  • 順方向電圧：赤：DC 2.0 - 2.2V; 青＆緑：DC 3.0 - 3.2V (IF=20mA)

  • 0.06ワットDIP RGB LED

  • 明るさ最大+20％アップ

  • 視野角：30°

例
