ポテンショメータ

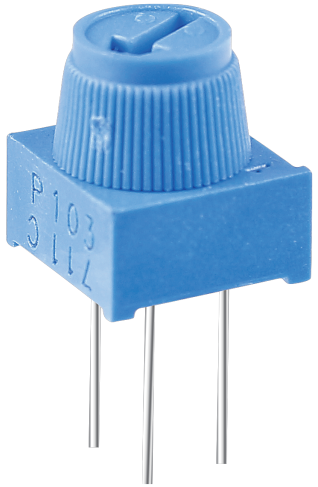

img_pot

ポテンショメータは3つの端子を持つ可変抵抗器で、一定の規則に従って抵抗値を調整できます。

ポテンショメータは形状、サイズ、値が異なりますが、以下の共通点があります：

  • 3つの端子（または接続点）があります。

  • 中間端子と外側の端子のどちらか一方との間の抵抗を変化させるためのノブ、ネジ、またはスライダーがあります。

  • ノブ、ネジ、またはスライダーを動かすと、中間端子と外側の端子のどちらか一方との抵抗が0Ωからポテンショメータの最大抵抗値まで変化します。

こちらがポテンショメータの回路記号です。

img_pot_symbol

回路内でのポテンショメータの機能は次のとおりです：

  1. 電圧分割器として機能

    ポテンショメータは連続的に調整可能な抵抗器です。ポテンショメータの軸またはスライディングハンドルを調整すると、可動接点が抵抗体上を滑るように動きます。この時点で、ポテンショメータに適用された電圧と可動アームが回転した角度または移動した距離に応じて電圧が出力されます。

  2. レオスタットとして機能

    ポテンショメータをレオスタットとして使用する場合、中間ピンと他の2つのピンのうちの1つを回路に接続します。これにより、可動接点の移動範囲内で滑らかかつ連続的に変化する抵抗値を得ることができます。

  3. 電流コントローラーとして機能

    ポテンショメータが電流コントローラーとして機能する場合、スライディング接点端子を出力端子の一つとして接続する必要があります。

ポテンショメータについてもっと知りたい方は、こちらをご参照ください： Potentiometer - Wikipedia
