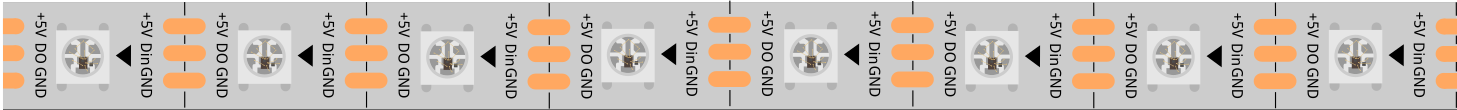

WS2812 RGB 8 LEDストリップ

img_ws2812

WS2812 RGB 8 LEDストリップは、8つのRGB LEDで構成されています。 すべてのLEDを制御するために必要なのは、1本のピンだけです。各RGB LEDにはWS2812チップが搭載されており、それぞれ独立して制御できます。 256レベルの輝度表示が可能で、16,777,216色の完全なフルカラーディスプレイを実現します。 また、ピクセルにはインテリジェントなデジタルインターフェースデータラッチ信号整形増幅駆動回路が含まれており、内蔵の信号整形回路によってピクセルごとの発光色の一貫性を確保します。

柔軟性があり、ドッキング、曲げ、切断が可能です。背面には粘着テープが付いており、凹凸のある表面にも自由に固定でき、狭いスペースにも設置可能です。

特徴

  • 動作電圧: DC5V

  • IC: 1つのICで1つのRGB LEDを制御

  • 消費電力: 各LED 0.3W

  • 動作温度: -15〜50℃

  • 色: フルカラーRGB

  • RGBタイプ: 5050RGB(内蔵IC WS2812B)

  • LEDストリップ厚さ: 2mm

  • 各LEDを個別に制御可能

WS2812Bの紹介

WS2812Bは、制御回路とRGBチップが5050パッケージ内に統合されたインテリジェント制御LED光源です。 内部にはデジタルポートデータラッチ、信号整形増幅駆動回路が含まれており、さらに精密な内蔵発振器 と12V電圧プログラム可能な定電流制御部も備えています。これにより、ピクセルごとの色の一貫性が確保されます。

データ転送プロトコルは、単線NZR通信モードを使用します。ピクセルが電源オン後にリセットされると、 DINポートがコントローラからデータを受信し、最初のピクセルが初期の24ビットデータを収集して内部 データラッチに送信します。その後、内部信号整形増幅回路によってリシェイプされた残りのデータがDO ポートを通じて次のカスケードピクセルへ送信されます。この技術により、ピクセルのカスケード数に制 限はなく、信号伝送速度のみが影響を与えます。

LEDは低電圧駆動で、環境に優しく省エネです。高輝度、広い発光角度、優れた一貫性、低消費電力、長寿命 といった特長を持ち、制御チップがLEDに統合されているため、回路がシンプルで設置が容易です。

例
