抵抗器
抵抗器は、枝電流を制限できる電子要素です。 固定抵抗器は、抵抗値を変更できない抵抗器の一種であり、ポテンショメーターや可変抵抗器は調整が可能です。
通常使用される抵抗器の回路シンボルは二つです。通常、抵抗器には抵抗値が記されています。したがって、回路内でこれらのシンボルを見た場合、それは抵抗器を意味します。
Ω は抵抗の単位で、より大きな単位には KΩ、MΩ などがあります。 それらの関係は次のように示されます: 1 MΩ=1000 KΩ, 1 KΩ = 1000 Ω。通常、抵抗の値はその上に記されています。
抵抗器を使用するときは、まずその抵抗値を知る必要があります。以下の二つの方法があります: 抵抗器の帯を観察するか、マルチメーターを使用して抵抗を測定します。最初の方法がより便利で速いため、推奨されます。

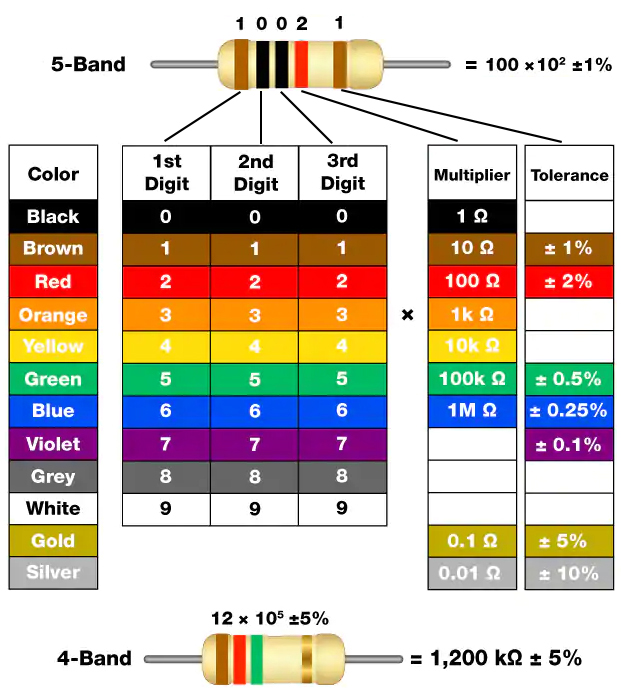

カードに示されているように、各色は数字を表します。
黒 |
茶 |
赤 |
橙 |
黄 |
緑 |
青 |
紫 |
灰 |
白 |
金 |
銀 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0.1 |
0.01 |
4帯と5帯の抵抗器が頻繁に使用され、それぞれに4つまたは5つの色帯があります。
通常、抵抗器を手に入れたとき、どちらの端から色を読み始めるか判断が難しい場合があります。 そのコツは、抵抗器の一方の端の二つの色帯の間の隙間を観察することです。 その隙間が他の帯の隙間よりも比較的大きい場合は、反対側から読み始めることができます。

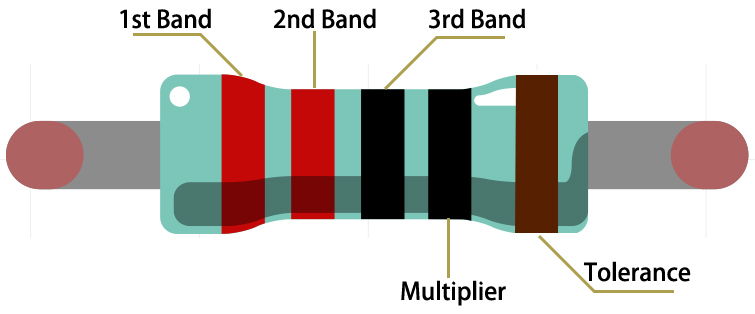

以下に、5帯抵抗器の抵抗値の読み方を示します。
この抵抗器の場合、抵抗値は左から右に読むべきです。 値の形式は次のようになります: 第1帯 第2帯 第3帯 x 10^乗数(Ω) そして許容誤差は±許容誤差%です。 したがって、この抵抗器の抵抗値は2(赤) 2(赤) 0(黒) x 10^0(黒) Ω = 220 Ωであり、許容誤差は±1%(茶)です。
色帯 |
|
|---|---|
10Ω |
茶 黒 黒 銀 茶 |
100Ω |
茶 黒 黒 黒 茶 |
220Ω |
赤 赤 黒 黒 茶 |
330Ω |
橙 橙 黒 黒 茶 |
1kΩ |
茶 黒 黒 茶 茶 |
2kΩ |
赤 黒 黒 茶 茶 |
5.1kΩ |
緑 茶 黒 茶 茶 |
10kΩ |
茶 黒 黒 赤 茶 |
100kΩ |
茶 黒 黒 橙 茶 |
1MΩ |
茶 黒 黒 緑 茶 |
抵抗器についてもっと知りたい方はWikiをご覧ください: Resistor - Wikipedia.
