7セグメントディスプレイ

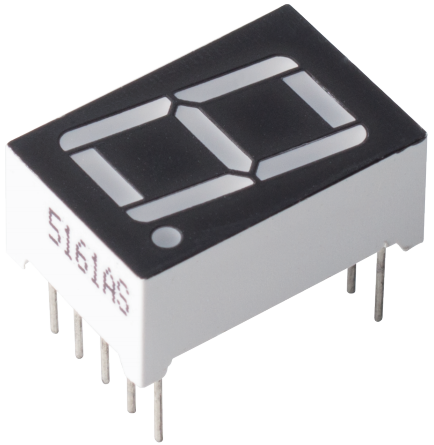

7セグメントディスプレイは、7つのLEDをパッケージングした8の形をしたコンポーネントです。各LEDはセグメントと呼ばれ、通電されると数字の一部を形成します。
ピン接続には、共通カソード（CC）と共通アノード（CA）の2種類があります。名前が示すように、CCディスプレイは7つのLEDのカソードが接続され、CAディスプレイは7つのセグメントのアノードが接続されています。
このキットでは、共通カソード7セグメントディスプレイを使用しています。こちらが電子シンボルです。
ディスプレイの各LEDには位置セグメントがあり、その接続ピンが長方形のプラスチックパッケージから引き出されています。これらのLEDピンは「a」から「g」までラベル付けされ、各個別のLEDを表しています。他のLEDピンは共通ピンを形成するために一緒に接続されています。したがって、LEDセグメントの適切なピンに順番に順方向バイアスをかけると、一部のセグメントが明るくなり、他は暗くなり、ディスプレイ上に対応する文字が表示されます。
表示コード
7セグメントディスプレイ（共通カソード）が数字をどのように表示するかを知るために、以下の表を描きました。数字は7セグメントディスプレイに表示される0-Fの数字で、(DP) GFEDCBAは対応するLEDが0または1に設定されます。たとえば、00111111はDPとGが0に設定され、他は1に設定されるため、7セグメントディスプレイには数字0が表示され、HEXコードは16進数に対応します。
数字 |
バイナリコード |
ヘックスコード |
|---|---|---|
0 |
00111111 |
0x3f |
1 |
00000110 |
0x06 |
2 |
01011011 |
0x5b |
3 |
01001111 |
0x4f |
4 |
01100110 |
0x66 |
5 |
01101101 |
0x6d |
6 |
01111101 |
0x7d |
7 |
00000111 |
0x07 |
8 |
01111111 |
0x7f |
9 |
01101111 |
0x6f |
A |
01110111 |
0x77 |
B |
01111100 |
0x7c |
C |
00111001 |
0x39 |
D |
01011110 |
0x5e |
E |
01111001 |
0x79 |
F |
01110001 |
0x71 |
