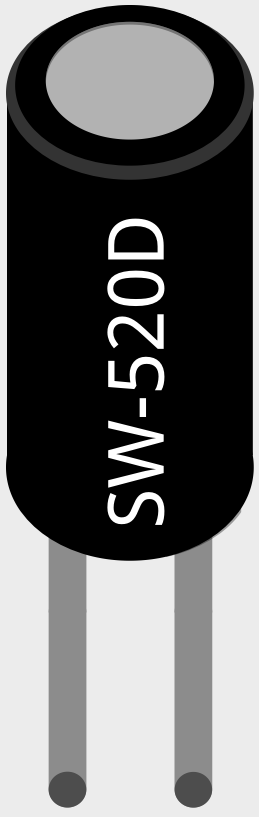

傾斜スイッチ

img_tilt

ここで使用される傾斜スイッチは、内部に金属ボールが入っているタイプです。小角度の傾斜を検出するために使用されます。

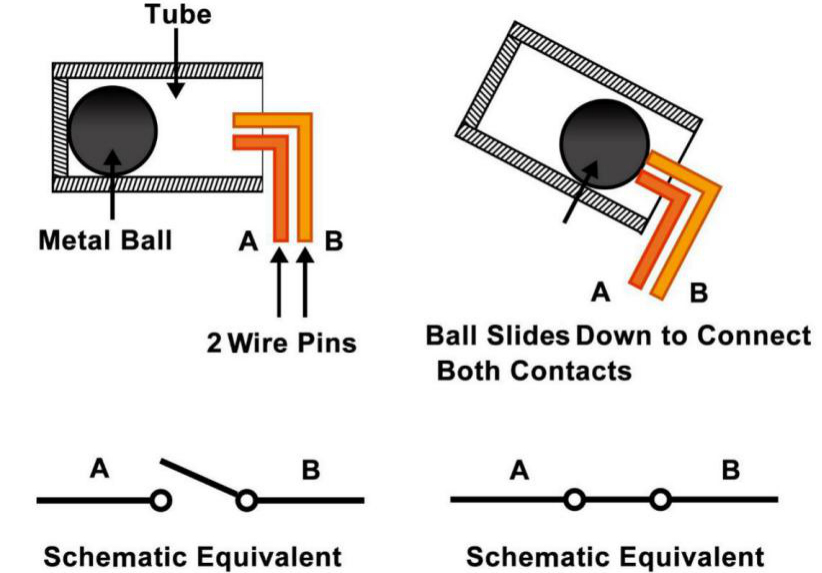

原理は非常にシンプルです。スイッチがある角度で傾けられると、内部のボールが転がり、ピンに接続された二つの接点に触れて回路をトリガーします。それ以外の場合は、ボールが接点から離れた状態になり、回路が開かれます。

img_tilt_symbol

  • SW520D 傾斜スイッチデータシート <https://www.tme.com/Document/f1e6cedd8cb7feeb250b353b6213ec6c/SW-520D.pdf>

例
