7.6 Bau eines Ampelsteuerungssystems

In diesem Projekt erstellen wir eine Ampelsteuerung mit dem Raspberry Pi Pico 2, drei LEDs (rot, gelb, grün) und einer 4-stelligen 7-Segment-Anzeige. Dieses System simuliert eine echte Ampelschaltung und zeigt die verbleibende Zeit für jedes Licht auf der Anzeige an.

Benötigte Komponenten

Für dieses Projekt werden folgende Komponenten benötigt.

Ein komplettes Kit ist besonders praktisch. Hier ist der Link:

Name

ENTHALTENE TEILE

LINK

Newton Lab Kit

450+

Newton Lab Kit

Alternativ können die Komponenten auch einzeln über die folgenden Links erworben werden.

SN

KOMPONENTE

MENGE

LINK

1

Raspberry Pi Pico 2

1

KAUFEN

2

Micro-USB-Kabel

1

3

Steckbrett

1

KAUFEN

4

Jumperkabel

Mehrere

KAUFEN

5

Widerstand

7 (220Ω)

KAUFEN

6

4-stellige 7-Segment-Anzeige

1

7

74HC595

1

KAUFEN

8

LED

3

KAUFEN

Funktionsweise der Komponenten

  • LEDs: Stellen die Ampellichter dar. Sie werden in einer festgelegten Reihenfolge geschaltet.

  • 4-stellige 7-Segment-Anzeige: Zeigt den Countdown-Timer für jede Lichtphase an.

  • 74HC595 Schieberegister: Ermöglicht die Steuerung mehrerer Ausgänge (Segmente und Ziffern der Anzeige) mit weniger GPIO-Pins des Pico.

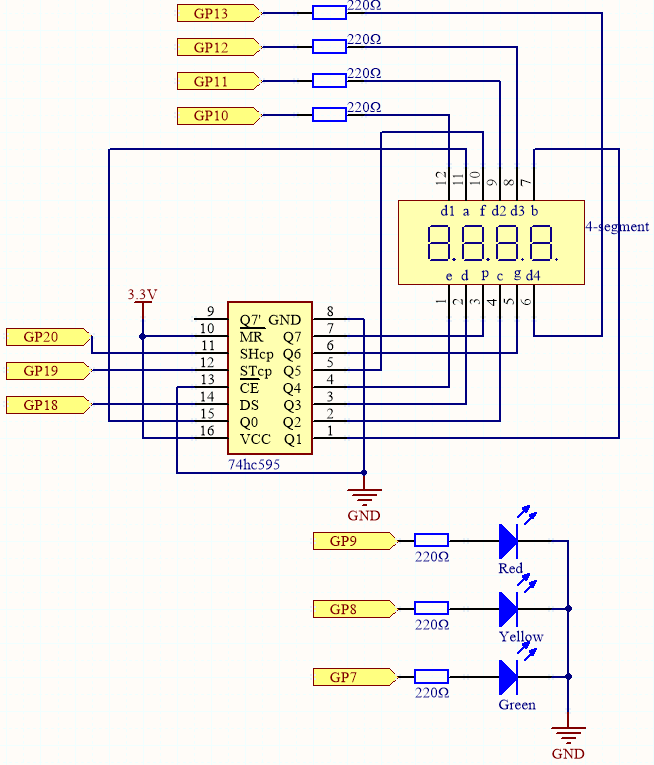

Schaltplan

sch_traffic_light

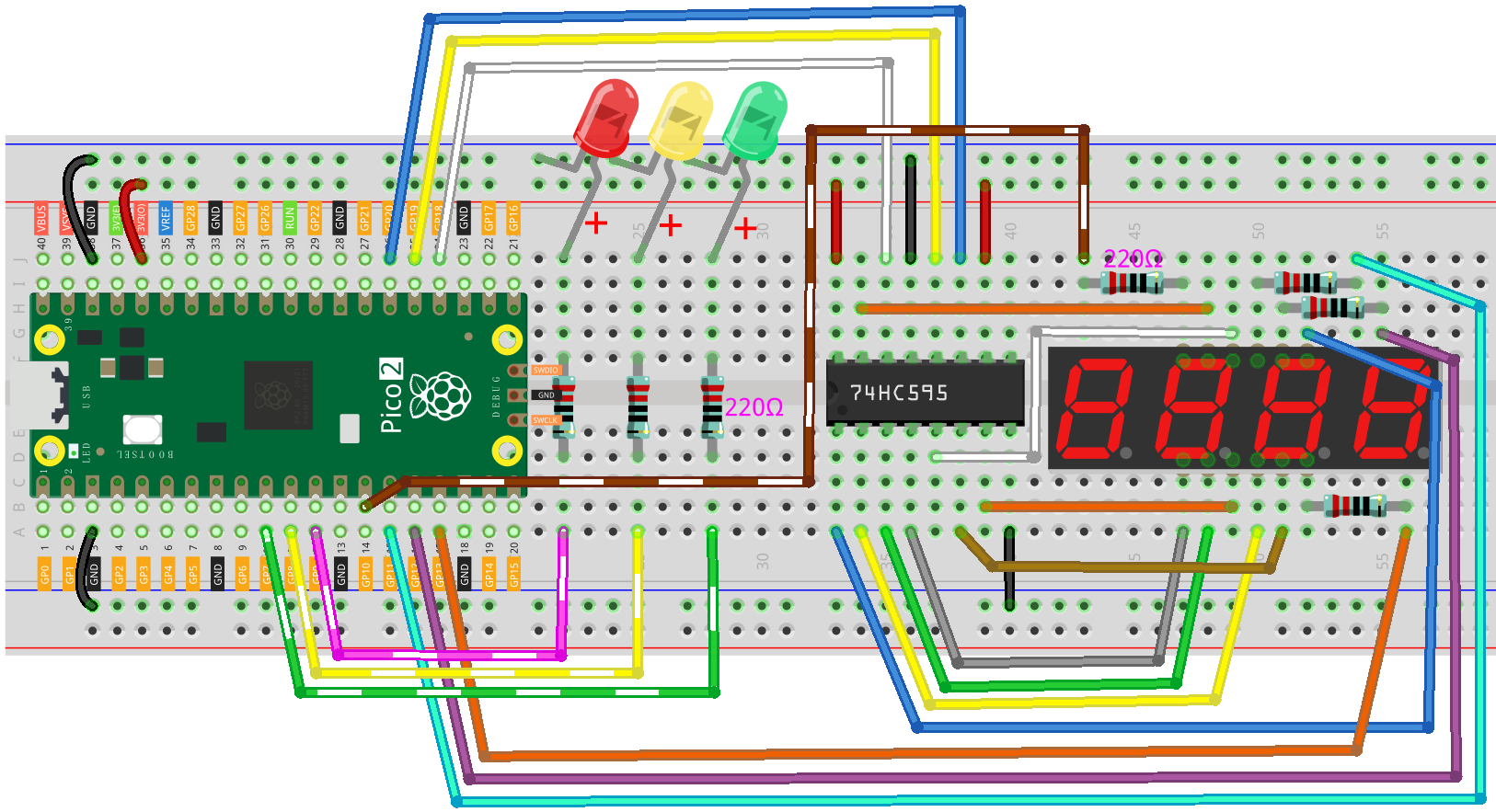

Verdrahtungsdiagramm

wiring_traffic_light

Code schreiben

Das MicroPython-Skript wird:

  • Die Ampelsequenz steuern.

  • Die verbleibende Zeit auf der 7-Segment-Anzeige darstellen.

  • Schieberegister zur Steuerung der Anzeige nutzen.

Bemerkung

  • Öffne 7.6_traffic_light.py aus newton-lab-kit/micropython oder kopiere den Code in Thonny, dann klicke auf „Run“ oder drücke F5.

  • Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.

import machine
import utime
from machine import Timer

# Initialisierung der LED-Pins
led_pins = [7, 8, 9]  # Grün, Gelb, Rot an GP7, GP8, GP9
leds = [machine.Pin(pin, machine.Pin.OUT) for pin in led_pins]

# Dauer für jede Ampelphase [Grün, Gelb, Rot]
light_time = [30, 5, 30]  # [Grün, Gelb, Rot]

# Binärcodes für Ziffern (0-9)
SEGMENT_CODES = [
    0x3F,  # 0
    0x06,  # 1
    0x5B,  # 2
    0x4F,  # 3
    0x66,  # 4
    0x6D,  # 5
    0x7D,  # 6
    0x07,  # 7
    0x7F,  # 8
    0x6F   # 9
]

# Pins für das 74HC595 Schieberegister
SDI = machine.Pin(18, machine.Pin.OUT)
RCLK = machine.Pin(19, machine.Pin.OUT)
SRCLK = machine.Pin(20, machine.Pin.OUT)

# Pins zur Steuerung der 4-stelligen Anzeige
digit_pins = [
    machine.Pin(10, machine.Pin.OUT),
    machine.Pin(11, machine.Pin.OUT),
    machine.Pin(12, machine.Pin.OUT),
    machine.Pin(13, machine.Pin.OUT)
]

# Function to send data to 74HC595
def shift_out(data):
    RCLK.low()
    for bit in range(7, -1, -1):
        SRCLK.low()
        bit_val = (data >> bit) & 0x01
        SDI.value(bit_val)
        SRCLK.high()
    RCLK.high()

# Function to display a digit at a specific position
def display_digit(position, digit):
    # Turn off all digits
    for dp in digit_pins:
        dp.high()
    # Send segment data
    shift_out(SEGMENT_CODES[digit])
    # Activate the selected digit (common cathode is active low)
    digit_pins[position].low()
    # Small delay to allow the digit to be visible
    utime.sleep_ms(5)
    # Turn off the digit
    digit_pins[position].high()

# Function to display a number on the 4-digit display
def display_number(number):
    # Extract individual digits
    digits = [
        (number // 1000) % 10,
        (number // 100) % 10,
        (number // 10) % 10,
        number % 10
    ]
    # Display each digit rapidly
    for i in range(4):
        display_digit(i, digits[i])

# Function to update the LEDs based on the current state
def update_leds(state):
    # States: 0 = Green, 1 = Yellow, 2 = Red
    for i in range(3):
        leds[i].value(0)
    leds[state].value(1)

# Timer variables
counter = light_time[0]  # Start with green light duration
current_state = 0  # 0 = Green, 1 = Yellow, 2 = Red

# Timer interrupt callback to update the traffic light state and counter
def timer_callback(t):
    global counter, current_state
    counter -= 1
    if counter <= 0:
        current_state = (current_state + 1) % 3  # Cycle through the states
        counter = light_time[current_state]  # Reset counter for the new state
        update_leds(current_state)

# Initialize the timer
timer = Timer(period=1000, mode=Timer.PERIODIC, callback=timer_callback)

# Initial LED state
update_leds(current_state)

# Main loop
try:
    while True:
        display_number(counter)
except KeyboardInterrupt:
    timer.deinit()
    print("Program stopped.")

Wenn der Code ausgeführt wird, leuchtet zuerst die grüne LED auf, und die Anzeige startet einen Countdown von 30 Sekunden. Nach 30 Sekunden schaltet die gelbe LED ein, während die Anzeige von 5 herunterzählt. Anschließend leuchtet die rote LED auf, und die Anzeige zählt erneut 30 Sekunden herunter. Dieser Zyklus wiederholt sich kontinuierlich.

Den Code verstehen

  1. Importe und Initialisierung:

    • machine: Ermöglicht den Zugriff auf hardwarebezogene Funktionen.

    • utime: Bietet Zeitfunktionen.

    • Timer: Wird zur Erstellung von Hardware-Timern verwendet.

  2. Initialisierung der LEDs:

    Definiert die GPIO-Pins für die rote, gelbe und grüne LED und setzt sie als Ausgänge.

    led_pins = [7, 8, 9]  # Grün, Gelb, Rot an GP7, GP8, GP9
leds = [machine.Pin(pin, machine.Pin.OUT) for pin in led_pins]

  3. Ampelzeiten definieren:

    Legt die Dauer (in Sekunden) für jede Ampelphase fest.

    light_time = [30, 5, 30]  # [Grün, Gelb, Rot]

  4. Anzeige-Funktionen:

    • display_digit(digit): Aktiviert eine bestimmte Ziffer auf der Anzeige.

    • shift_out(data): Sendet Daten an das Schieberegister.

    • display_number(num): Zerlegt die Zahl in einzelne Ziffern und zeigt sie per Multiplexing an.

  5. update_leds(state) Funktion:

    • Aktualisiert den Status der LEDs entsprechend der aktuellen Ampelphase.

    • Schaltet alle LEDs aus und aktiviert die LED, die zur aktuellen Phase gehört.

    def update_leds(state):
    # Zustände: 0 = Grün, 1 = Gelb, 2 = Rot
    for i in range(3):
        leds[i].value(0)
    leds[state].value(1)

  6. timer_callback(t) Funktion:

    • Interrupt-Funktion für den Timer.

    • Verringert den Countdown-Wert jede Sekunde um eins.

    • Wenn der Countdown abläuft, wechselt die Ampel zur nächsten Phase und der Timer wird zurückgesetzt.

    def timer_callback(t):
    global counter, current_state
    counter -= 1
    if counter <= 0:
        current_state = (current_state + 1) % 3  # Wechsle zur nächsten Phase
        counter = light_time[current_state]  # Setze den Timer für die neue Phase zurück
        update_leds(current_state)

  7. Hauptprogramm:

    • Initialisierung der Variablen: Setzt den Startzustand auf Grün und initialisiert den Countdown.

      counter = light_time[0]  # Start mit Grün
current_state = 0  # 0 = Grün, 1 = Gelb, 2 = Rot

    • Timer initialisieren: Erstellt einen periodischen Timer, der alle 1000 Millisekunden (1 Sekunde) timer_callback aufruft.

      timer = Timer(period=1000, mode=Timer.PERIODIC, callback=timer_callback)

    • Setze die anfängliche LED-Anzeige: Stellt sicher, dass die richtige LED beim Start leuchtet.

      update_leds(current_state)

    • Hauptschleife: Zeigt kontinuierlich den Countdown an. Falls eine Tastenkombination wie Strg+C gedrückt wird, wird der Timer deaktiviert und das Programm beendet.

      try:
    while True:
        display_number(counter)
except KeyboardInterrupt:
    timer.deinit()
    print("Program stopped.")

Erweiterungsmöglichkeiten

  • Zeitintervalle anpassen:

    Ändere die Werte in light_time, um die Dauer der einzelnen Ampelphasen anzupassen.

  • Fußgängerampel hinzufügen:

    Integriere Taster und zusätzliche LEDs zur Simulation eines Fußgängerübergangs.

  • Anzeige verbessern:

    Implementiere eine blinkende LED, wenn die verbleibende Zeit einer Phase fast abgelaufen ist.

  • Realistischere Ampelschaltung erstellen:

    Integriere komplexere Sequenzen wie Abbiegesignale oder mehrere Verkehrswege.

Fazit

Du hast erfolgreich eine Ampelsteuerung mit dem Raspberry Pi Pico 2 erstellt! Dieses Projekt zeigt, wie Mikrocontroller zur Steuerung von Hardware-Komponenten wie LEDs und Anzeigen genutzt werden können, und demonstriert die Verwendung von Timern und Interrupts für Echtzeitanwendungen.

Erweitere das Projekt nach Belieben, indem du neue Funktionen hinzufügst oder es in ein größeres System integrierst!
