2.14 Wasserstandserkennung

In dieser Lektion lernen wir, wie man einen Wassersensor mit dem Raspberry Pi Pico 2 verwendet, um das Vorhandensein von Wasser zu erkennen oder den Wasserstand zu messen. Dieser Sensor wird häufig in Projekten zur Niederschlagserkennung, Wasserstandsüberwachung und Flüssigkeitsleckagen eingesetzt.

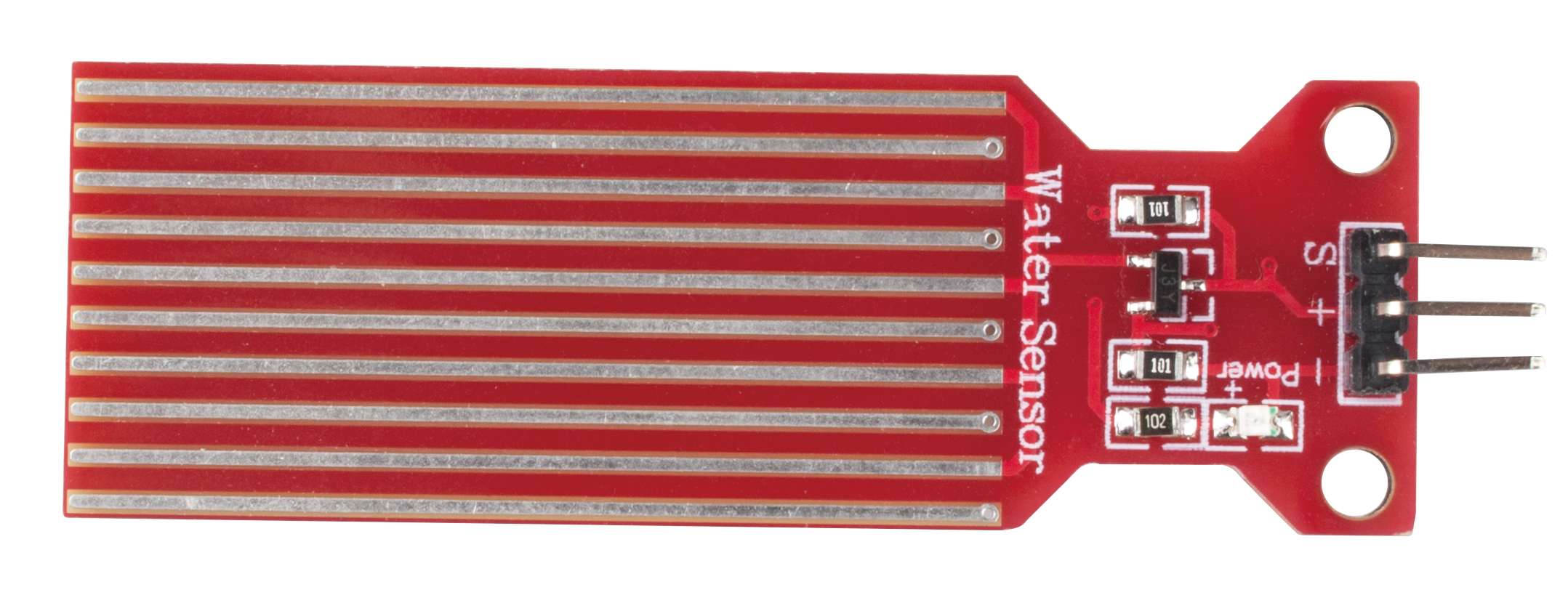

Funktionsweise des Wassersensors

Der Wassersensor verfügt über eine Reihe offener, paralleler Leiterbahnen, die Wassertröpfchen erkennen oder das Wasservolumen messen. Sobald Wasser mit diesen Leiterbahnen in Kontakt kommt, gibt der Sensor ein analoges Signal aus. Je mehr Wasser den Sensor berührt, desto höher ist der ausgegebene Wert, der vom Analog-Digital-Wandler (ADC) des Raspberry Pi Pico 2 ausgelesen werden kann.

• Tauche den Sensor nicht vollständig ins Wasser ein. Nur der Bereich mit den offenen Leiterbahnen sollte mit Wasser in Berührung kommen.

• Die Nutzung des Sensors in feuchten Umgebungen kann zu schnellerer Korrosion der Sonde führen. Es wird daher empfohlen, den Sensor nur während der Messung mit Strom zu versorgen.

Benötigte Komponenten

Für dieses Projekt werden folgende Komponenten benötigt.

Es ist praktisch, ein komplettes Kit zu kaufen. Hier ist der Link:

Name	ENTHALTENE TEILE	LINK
Newton Lab Kit	450+	Newton Lab Kit

Alternativ können die Komponenten auch einzeln über die folgenden Links erworben werden.

SN	KOMPONENTE	MENGE	LINK
1	Raspberry Pi Pico 2	1	KAUFEN
2	Micro-USB-Kabel	1
3	Steckbrett	1	KAUFEN
4	Jumperkabel	Mehrere	KAUFEN
5	Wasserstandssensor-Modul	1

Schaltplan

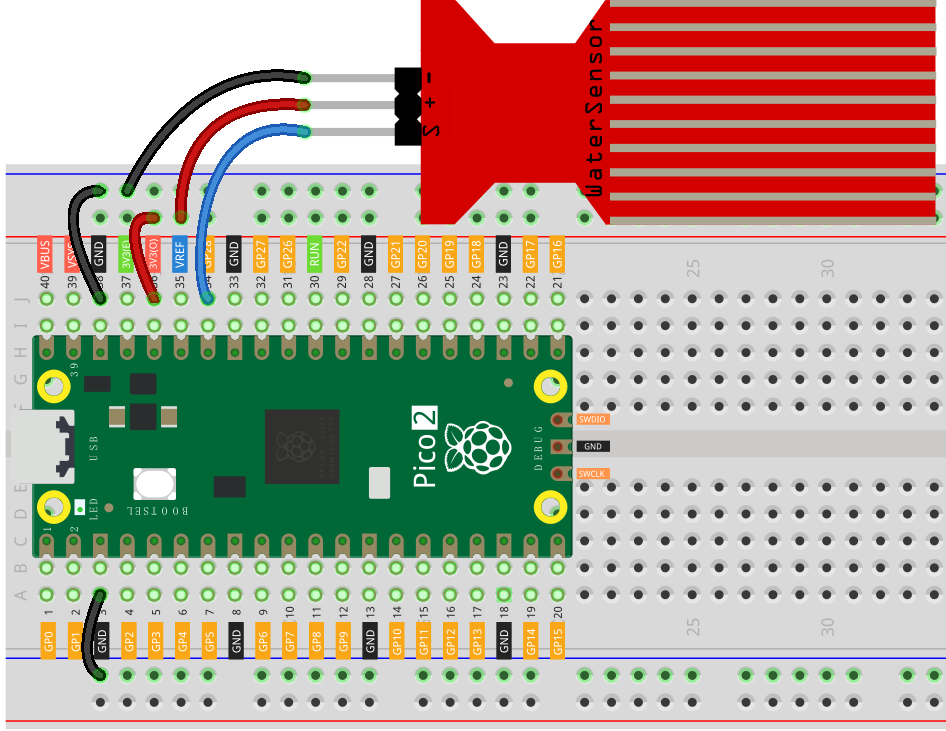

Verdrahtungsdiagramm

Code schreiben

Wir schreiben ein einfaches MicroPython-Programm, um den analogen Wert des Wassersensors auszulesen und ihn auf der Konsole anzuzeigen. Je weiter der Sensor ins Wasser eingetaucht wird, desto höher wird der ausgelesene Wert von GP28.

Bemerkung

• Öffne 2.14_feel_the_water_level.py aus newton-lab-kit/micropython oder kopiere den Code in Thonny und klicke auf „Run“ oder drücke F5.

• Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.

import machine
import utime

# Initialisiere ADC auf GP28
sensor = machine.ADC(28)

while True:
    # Lese den analogen Wert des Sensors aus
    value = sensor.read_u16()
    print("Water level reading:", value)
    utime.sleep(0.2)  # Verzögerung zur Vermeidung einer überfluteten Konsole

Wenn der Code ausgeführt wird, tauche den Wassersensor langsam ins Wasser und beobachte die auf der Konsole angezeigten Werte. Je mehr Wasser der Sensor erkennt, desto höher wird der ausgegebene Wert.

Erweiterung: Nutzung des Sensors zur Leckerkennung

Der Wassersensor kann auch zur Erkennung von Flüssigkeitsleckagen verwendet werden, indem er als digitaler Sensor fungiert:

1. Bestimmung des Basiswerts:

   • Nimm zuerst eine Messung mit dem Wassersensor in einer komplett trockenen Umgebung vor. Dieser Wert dient als Schwellenwert.

   • Falls der Sensor später einen höheren Wert als diesen Basiswert ausgibt, deutet dies auf den Kontakt mit Wasser hin, was auf eine mögliche Leckage hindeutet.

2. Code zur Leckerkennung:

   In diesem Beispiel prüfen wir, ob der gemessene Wert den festgelegten Schwellenwert überschreitet.

   import machine
   import utime

   # Initialisiere ADC auf GP28
   sensor = machine.ADC(28)

   # Setze einen Schwellenwert basierend auf den Messwerten im Trockenzustand (bei Bedarf anpassen)
   threshold = 30000

   while True:
       # Lese den analogen Wert des Sensors aus
       value = sensor.read_u16()

       # Prüfe, ob der Wert den Schwellenwert überschreitet, was auf Wasser hinweist
       if value > threshold:
           print("Liquid leakage detected!")

       utime.sleep(0.2)  # Verzögerung zur besseren Lesbarkeit


   Das Programm überprüft, ob der Sensorwert den festgelegten Schwellenwert übersteigt. Falls ja, gibt es eine Meldung aus, die auf Wasser oder eine Leckage hinweist.

Anwendungsfälle

• Leckage-Erkennung: Platziere den Sensor in der Nähe von Wasserleitungen, um Lecks frühzeitig zu erkennen.

• Wasserstandsmessung: Verwende den Sensor in Tanks oder Behältern, um den Wasserstand zu überwachen und bei Bedarf Alarme oder Aktionen auszulösen.

• Regenmessung: Installiere den Sensor im Freien (mit geeignetem Schutz), um Regenfälle zu detektieren.

Fazit

Der Wassersensor ist ein einfaches, aber effektives Werkzeug zur Messung von Wasserständen oder zur Erkennung von Flüssigkeitsleckagen. In Kombination mit dem Raspberry Pi Pico 2 lassen sich vielseitige und nützliche Wassererkennungssysteme für verschiedene Anwendungen realisieren.
