7.10 Bau eines Einparkassistenten

In diesem Projekt bauen wir ein Einparkhilfe-System mit dem Raspberry Pi Pico 2, einem Ultraschallsensor, einer LED und einem Buzzer. Das System simuliert reale Parksensoren, indem es den Abstand zu einem Hindernis misst und akustische sowie visuelle Signale ausgibt. Je näher das Objekt kommt, desto schneller blinkt die LED und desto häufiger ertönt der Buzzer. Du kannst diese Schaltung an ein ferngesteuertes Auto anbringen, um das Einparken in eine Garage nachzustellen.

Benötigte Komponenten

Für dieses Projekt werden folgende Komponenten benötigt.

Ein komplettes Kit ist besonders praktisch. Hier ist der Link:

Name	ENTHALTENE TEILE	LINK
Newton Lab Kit	450+	Newton Lab Kit

Alternativ können die Komponenten auch einzeln über die folgenden Links erworben werden.

SN	KOMPONENTE	MENGE	LINK
1	Raspberry Pi Pico 2	1	KAUFEN
2	Micro-USB-Kabel	1
3	Steckbrett	1	KAUFEN
4	Jumperkabel	Mehrere	KAUFEN
5	Transistor	1 (S8050)	KAUFEN
6	Widerstand	2 (1KΩ, 220Ω)	KAUFEN
7	Aktiver Summer	1
8	LED	1	KAUFEN
9	Ultraschallmodul	1	KAUFEN

Funktionsweise der Komponenten

Ultraschallsensor (HC-SR04): Misst den Abstand zu einem Objekt, indem er Ultraschallwellen aussendet und die Zeit misst, bis das Echo zurückkehrt.
Buzzer: Gibt akustische Signale aus, die mit abnehmender Distanz schneller ertönen.
LED: Blinkt mit zunehmender Frequenz, je näher das Hindernis kommt.

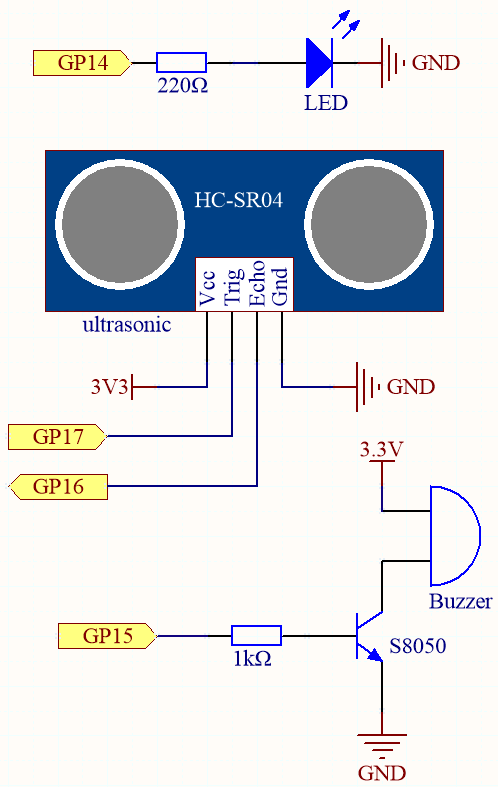

Schaltplan

sch_reversing_aid

Verdrahtungsdiagramm

wiring_reversing_aid

Code schreiben

Wir schreiben ein MicroPython-Skript, das:

Die Distanz mit dem Ultraschallsensor misst.
Die Frequenz des Buzzers und die Blinkgeschwindigkeit der LED basierend auf der Entfernung anpasst.
Kontinuierliches Feedback liefert, wenn sich das Objekt bewegt.

Bemerkung

Öffne die Datei 7.10_reversing_aid.py aus newton-lab-kit/micropython oder kopiere den Code in Thonny, dann klicke auf „Run“ oder drücke F5.
Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.

import machine
import utime

# Pins definieren
trigger = machine.Pin(17, machine.Pin.OUT)
echo = machine.Pin(16, machine.Pin.IN)
buzzer = machine.Pin(15, machine.Pin.OUT)
led = machine.Pin(14, machine.Pin.OUT)

# Funktion zur Distanzmessung
def measure_distance():
    # Ensure trigger is low
    trigger.low()
    utime.sleep_us(2)
    # Send 10us pulse to trigger
    trigger.high()
    utime.sleep_us(10)
    trigger.low()

    # Measure the duration of the echo pulse
    while echo.value() == 0:
        signaloff = utime.ticks_us()
    while echo.value() == 1:
        signalon = utime.ticks_us()

    timepassed = utime.ticks_diff(signalon, signaloff)
    distance = (timepassed * 0.0343) / 2  # Umrechnung in cm
    return distance

# Funktion zur Steuerung von Buzzer und LED
def alert(interval):
    buzzer.high()
    led.high()
    utime.sleep(0.1)
    buzzer.low()
    led.low()
    utime.sleep(interval)

# Hauptschleife
try:
    while True:
        dist = measure_distance()
        print("Distance: {:.2f} cm".format(dist))
        if dist < 0:
            print("Out of range")
            utime.sleep(1)
        elif dist <= 10:
            alert(0.2)  # Sehr nah, schnelles Signal
        elif dist <= 20:
            alert(0.5)  # Nah, mittleres Signal
        elif dist <= 50:
            alert(1)    # Weiter entfernt, langsames Signal
        else:
            alert(2)    # Weit weg, sehr seltenes Signal
except KeyboardInterrupt:
    print("Measurement stopped by User")

Wenn das Skript läuft, platziere ein Objekt in verschiedenen Abständen zum Ultraschallsensor. Beobachte, wie sich die Tonfrequenz des Buzzers und die Blinkgeschwindigkeit der LED verändern. Die Konsole zeigt die gemessene Entfernung an.

Den Code verstehen

Distanzmessung: * Die Funktion measure_distance() sendet einen 10-Mikrosekunden-Puls an den TRIG-Pin. * Anschließend misst sie die Zeit, bis der ECHO-Pin auf HIGH geht und dann wieder auf LOW wechselt. * Die Entfernung wird basierend auf der Zeit berechnet, die der Ultraschallimpuls für die Rückkehr benötigt.

def measure_distance():
    # Sicherstellen, dass der Trigger auf LOW ist
    trigger.low()
    utime.sleep_us(2)
    # Sende einen 10us-Puls an den Trigger
    trigger.high()
    utime.sleep_us(10)
    trigger.low()

    # Messe die Dauer des Echo-Impulses
    while echo.value() == 0:
        signaloff = utime.ticks_us()
    while echo.value() == 1:
        signalon = utime.ticks_us()

    timepassed = utime.ticks_diff(signalon, signaloff)
    distance = (timepassed * 0.0343) / 2  # Umrechnung in cm
    return distance

Warnfunktion:

Die Funktion alert(interval) aktiviert den Buzzer und die LED für 0,1 Sekunden und schaltet sie dann wieder aus.
Der Parameter interval steuert die Pause zwischen den Warnsignalen abhängig von der gemessenen Entfernung.

def measure_distance():
    # Sicherstellen, dass der Trigger auf LOW ist
    trigger.low()
    utime.sleep_us(2)
    # Sende einen 10µs-Puls an den Trigger
    trigger.high()
    utime.sleep_us(10)
    trigger.low()

    # Messe die Dauer des Echo-Pulses
    while echo.value() == 0:
        signaloff = utime.ticks_us()
    while echo.value() == 1:
        signalon = utime.ticks_us()

    timepassed = utime.ticks_diff(signalon, signaloff)
    distance = (timepassed * 0.0343) / 2  # Umrechnung in cm
    return distance

Hauptschleife:

Misst kontinuierlich die Entfernung.
Passt die Frequenz der Warnsignale entsprechend den vordefinierten Abstandsschwellen an.

try:
    while True:
        dist = measure_distance()
        print("Distance: {:.2f} cm".format(dist))
        if dist < 0:
            print("Out of range")
            utime.sleep(1)
        elif dist <= 10:
            alert(0.2)  # Sehr nah, schnelles Warnsignal
        elif dist <= 20:
            alert(0.5)  # Nah, mittleres Warnsignal
        elif dist <= 50:
            alert(1)    # Weiter entfernt, langsames Warnsignal
        else:
            alert(2)    # Sehr weit entfernt, seltenes Warnsignal
except KeyboardInterrupt:
    print("Measurement stopped by User")

Sicherheitsaspekte

Spannungsebenen:
- Achte darauf, dass der ECHO-Pin des Ultraschallsensors 5V ausgeben kann.
- Verwende einen Spannungsteiler oder Pegelwandler, um die GPIO-Pins des Pico zu schützen.
Stromversorgung:

Stelle sicher, dass die Stromquelle die Stromaufnahme aller Komponenten bewältigen kann.

Weitere Experimente

Visuelle Anzeige:

Ergänze ein LCD- oder OLED-Display zur grafischen Darstellung der Entfernung.
Mehrere Sensoren:

Verwende zusätzliche Ultraschallsensoren, um mehrere Richtungen abzudecken.
Erweiterte Warnsignale:

Implementiere unterschiedliche Töne oder Signalmuster für verschiedene Entfernungen.

Fazit

Du hast erfolgreich ein Einparkhilfe-System mit dem Raspberry Pi Pico 2 gebaut! Dieses Projekt zeigt, wie Sensoren genutzt werden können, um Echtzeit-Feedback bereitzustellen – ein grundlegendes Konzept in Robotik und Automatisierung.
