Widerstand

img_res

Ein Widerstand ist ein elektronisches Element, das den Strom in einem Zweig begrenzen kann. Ein Festwiderstand ist eine Art Widerstand, dessen Widerstandswert nicht verändert werden kann, während der eines Potentiometers oder eines variablen Widerstands eingestellt werden kann.

Es gibt zwei allgemein verwendete Schaltsymbole für Widerstände. Normalerweise ist der Widerstandswert darauf markiert. Wenn Sie diese Symbole in einer Schaltung sehen, steht dies für einen Widerstand.

img_res_symbol

Ω ist die Einheit des Widerstands und die größeren Einheiten umfassen KΩ, MΩ usw. Ihre Beziehung kann wie folgt dargestellt werden: 1 MΩ = 1000 KΩ, 1 KΩ = 1000 Ω. Normalerweise ist der Wert des Widerstands darauf markiert.

Wenn Sie einen Widerstand verwenden, müssen Sie zuerst seinen Widerstand kennen. Hier sind zwei Methoden: Sie können die Bänder auf dem Widerstand beobachten oder ein Multimeter verwenden, um den Widerstand zu messen. Es wird empfohlen, die erste Methode zu verwenden, da sie bequemer und schneller ist.

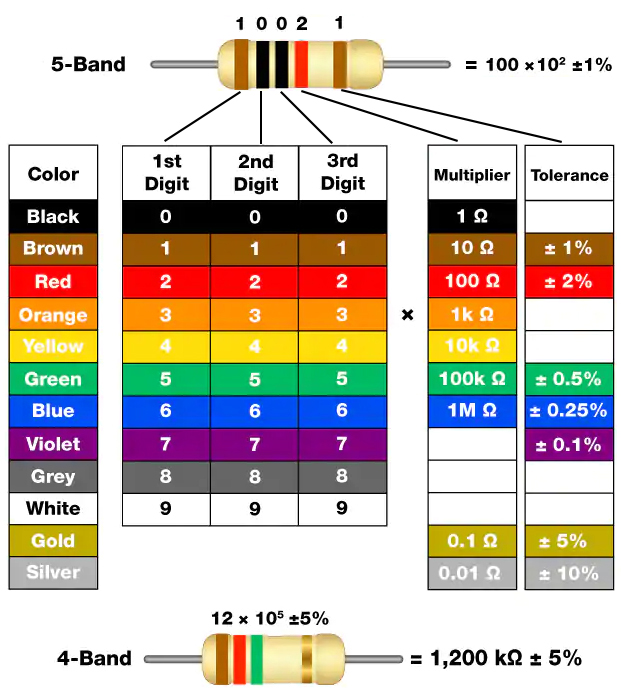

img_res_card

Wie auf der Karte gezeigt, steht jede Farbe für eine Zahl.

Schwarz

Braun

Rot

Orange

Gelb

Grün

Blau

Violett

Grau

Weiß

Gold

Silber

0

1

2

3

4

5

6

7

8

9

0.1

0.01

Häufig verwendet werden 4- und 5-Band-Widerstände, auf denen 4 bzw. 5 farbige Bänder zu sehen sind.

Normalerweise, wenn Sie einen Widerstand erhalten, kann es schwierig sein zu entscheiden, an welchem Ende Sie mit dem Lesen der Farbe beginnen sollen. Der Tipp ist, dass der Abstand zwischen dem 4. und 5. Band vergleichsweise größer ist.

Daher können Sie den Abstand zwischen den beiden farbigen Bändern an einem Ende des Widerstands beobachten; wenn er größer ist als jeder andere Bandabstand, dann können Sie von der gegenüberliegenden Seite lesen.

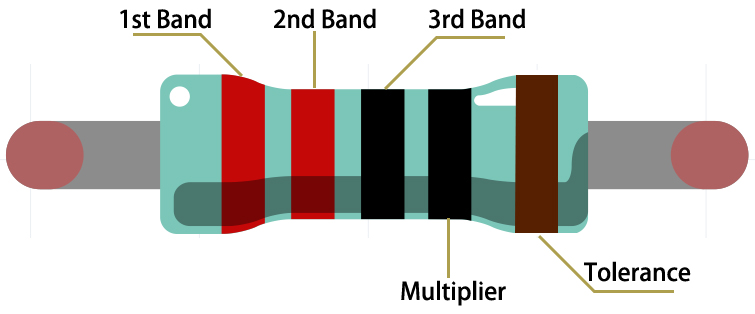

Sehen wir uns an, wie der Widerstandswert eines 5-Band-Widerstands wie unten gezeigt gelesen wird.

img_220ohm

Für diesen Widerstand sollte der Widerstandswert von links nach rechts gelesen werden. Der Wert sollte in diesem Format sein: 1. Band 2. Band 3. Band x 10^Multiplier (Ω) und der zulässige Fehler beträgt ±Toleranz%. Der Widerstandswert dieses Widerstands beträgt 2(rot) 2(rot) 0(schwarz) x 10^0(schwarz) Ω = 220 Ω, und der zulässige Fehler beträgt ± 1 % (braun).

Common resistor color band

Widerstand

Farbband

10Ω

braun schwarz schwarz silber braun

100Ω

braun schwarz schwarz schwarz braun

220Ω

rot rot schwarz schwarz braun

330Ω

orange orange schwarz schwarz braun

1kΩ

braun schwarz schwarz braun braun

2kΩ

rot schwarz schwarz braun braun

5.1kΩ

grün braun schwarz braun braun

10kΩ

braun schwarz schwarz rot braun

100kΩ

braun schwarz schwarz orange braun

1MΩ

braun schwarz schwarz grün braun

Sie können mehr über Widerstände auf Wiki lernen: Resistor - Wikipedia.
