4-stellige 7-Segment-Anzeige

Eine 4-stellige 7-Segment-Anzeige besteht aus vier zusammenarbeitenden 7-Segment-Anzeigen.

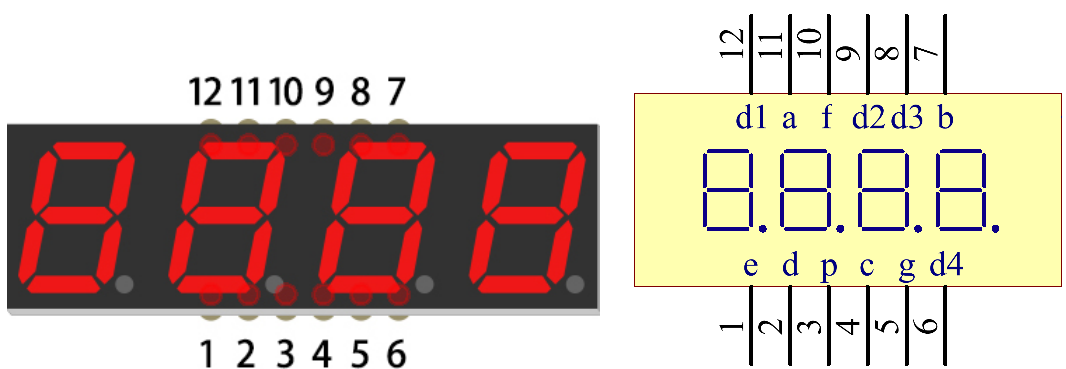

img_4-digit-sche

Die 4-stellige 7-Segment-Anzeige arbeitet unabhängig. Sie nutzt das Prinzip der visuellen Persistenz des menschlichen Auges, um die Zeichen jedes 7-Segmentes schnell hintereinander anzuzeigen und so fortlaufende Zeichenfolgen zu bilden.

Beispielsweise wird bei der Anzeige von „1234“ die „1“ im ersten 7-Segment dargestellt, während „234“ nicht angezeigt wird. Nach einer gewissen Zeit zeigt das zweite 7-Segment „2“, die ersten, dritten und vierten 7-Segmente zeigen nichts, und so weiter. Die Anzeige der vier Ziffern erfolgt nacheinander. Dieser Prozess ist sehr kurz (typischerweise 5ms), und aufgrund des optischen Nachleuchtens und des Prinzips des visuellen Nachbildes können wir vier Zeichen gleichzeitig sehen.

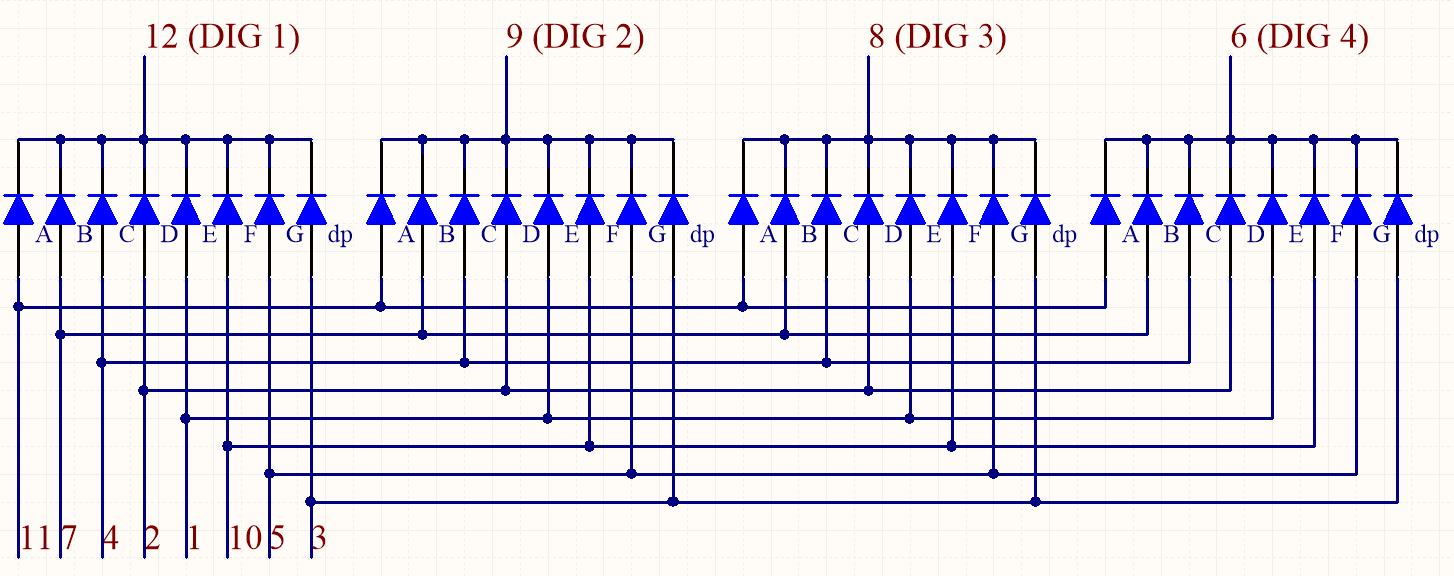

img_4-digit-sche-ca

Anzeigecodes

Um Ihnen zu zeigen, wie 7-Segment-Anzeigen (mit gemeinsamer Kathode) Zahlen darstellen, haben wir die folgende Tabelle erstellt. Zahlen sind die Zahlen 0-F, die auf der 7-Segment-Anzeige dargestellt werden; (DP) GFEDCBA bezieht sich auf die entsprechenden LEDs, die auf 0 oder 1 gesetzt werden, zum Beispiel bedeutet 00111111, dass DP und G auf 0 gesetzt sind, während die anderen auf 1 sind. Daher wird die Zahl 0 auf der 7-Segment-Anzeige angezeigt, während HEX-Code der entsprechenden Hexadezimalzahl entspricht.

Glyphen-Code

Zahlen

Binärcode

Hex-Code

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
