LED

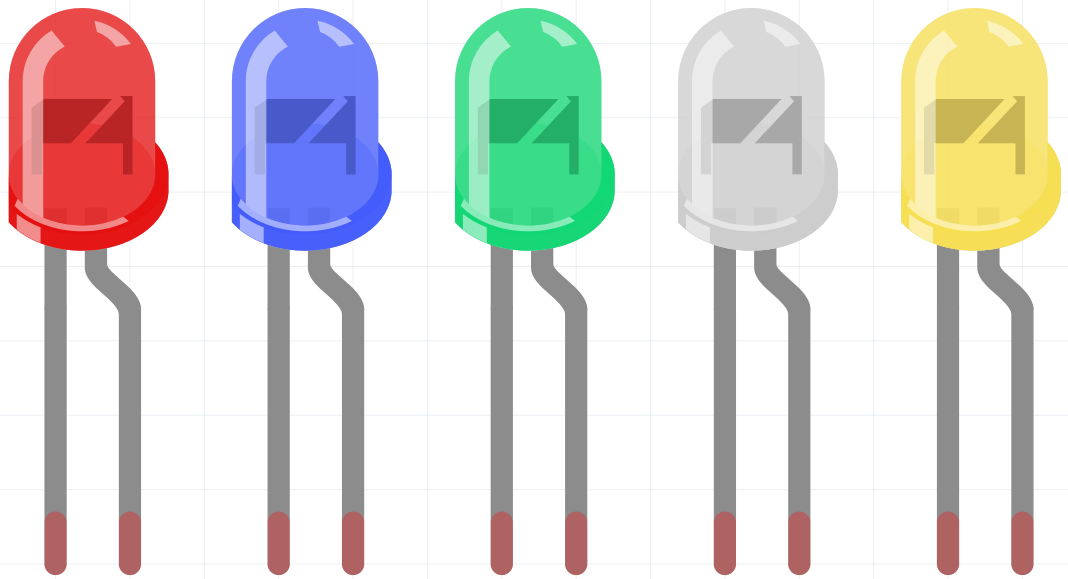

img_led

Die Halbleiter-Leuchtdiode, auch bekannt als LED (Light-Emitting Diode), ist eine Komponente, die elektrische Energie mittels PN-Übergängen in Lichtenergie umwandelt. Nach der Wellenlänge kann sie in Laserdiode, Infrarot-Leuchtdiode und sichtbare Leuchtdiode unterteilt werden, die üblicherweise einfach als LED bezeichnet wird.

Die Diode hat eine unidirektionale Leitfähigkeit, sodass der Stromfluss wie im Schaltsymbol dargestellt verläuft. Man sollte der Anode positives und der Kathode negatives Potential zuführen, damit die LED leuchtet.

img_led_symbol

Eine LED hat zwei Pins. Der längere ist die Anode und der kürzere die Kathode. Achten Sie darauf, sie nicht verkehrt herum anzuschließen. LEDs haben einen festen Vorwärtsspannungsabfall, daher können sie nicht direkt mit dem Stromkreis verbunden werden, da die Versorgungsspannung diesen Spannungsabfall überschreiten und die LED verbrennen könnte. Die Vorwärtsspannung der roten, gelben und grünen LED beträgt 1,8 V und die der weißen 2,6 V. Die meisten LEDs können einen maximalen Strom von 20 mA aushalten, daher ist es notwendig, einen Strombegrenzungswiderstand in Serie zu schalten.

Die Formel für den Widerstandswert lautet wie folgt:

R = (Vsupply – VD)/I

R steht für den Widerstandswert des Strombegrenzungswiderstands, Vsupply für die Versorgungsspannung, VD für den Spannungsabfall und I für den Arbeitsstrom der LED.

Hier ist die detaillierte Einführung für die LED: LED - Wikipedia.
