MPR121 Modul

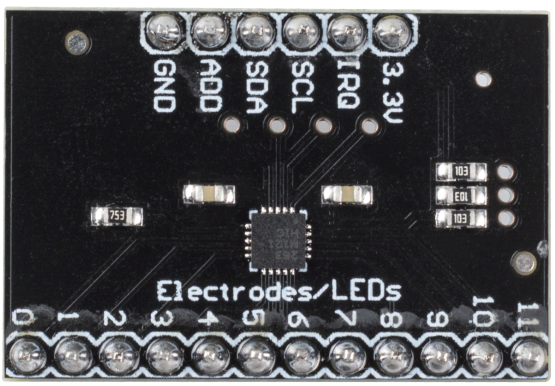

img_mpr121

  • 3.3V: Stromversorgung

  • IRQ: Open Collector Interrupt-Ausgang, aktiv niedrig

  • SCL: I2C-Takt

  • SDA: I2C-Daten

  • ADD: I2C-Adressauswahleingang. Verbinden Sie den ADD-Pin mit den Linien VSS, VDD, SDA oder SCL, die resultierenden I2C-Adressen sind 0x5A, 0x5B, 0x5C und 0x5D.

  • GND: Masse

  • 0~11: Elektrode 0~11, eine Elektrode ist ein Berührungssensor. Typischerweise können Elektroden einfach aus einem Stück Metall oder einem Draht bestehen. Manchmal kann jedoch die Länge des Drahtes oder das Material, auf dem sich die Elektrode befindet, das Auslösen des Sensors erschweren. Aus diesem Grund ermöglicht der MPR121 die Konfiguration dessen, was benötigt wird, um eine Elektrode zu aktivieren oder zu deaktivieren.

ÜBERBLICK ÜBER MPR121

Der MPR121 ist die zweite Generation von kapazitiven Berührungssensor-Controllern nach der Erstveröffentlichung der MPR03x-Serie. Der MPR121 verfügt über erhöhte interne Intelligenz; einige der wichtigsten Ergänzungen umfassen eine erhöhte Elektrodenanzahl, eine hardwarekonfigurierbare I2C-Adresse, ein erweitertes Filtersystem mit Debouncing und vollständig unabhängige Elektroden mit eingebauter Auto-Konfiguration. Das Gerät bietet auch einen 13. simulierten Sensorkanal, der für die Näherungserkennung über die multiplexierten Sensoreingänge genutzt wird.

Merkmale

  • Niedriger Stromverbrauch

    • Betrieb mit 1,71 V bis 3,6 V

    • 29 μA Betriebsstrom bei einer Abtastintervallperiode von 16 ms

    • 3 μA Strom im Stop-Modus

  • 12 kapazitive Sensoreingänge

    • 8 Eingänge sind multifunktional für LED-Treiber und GPIO

  • Vollständige Berührungserkennung

    • Auto-Konfiguration für jeden Sensoreingang

    • Auto-Kalibrierung für jeden Sensoreingang

    • Berührungs-/Freigabeschwelle und Debouncing für die Berührungserkennung

  • I2C-Schnittstelle mit Interrupt-Ausgang

  • 3 mm x 3 mm x 0,65 mm 20 Lead QFN-Paket

  • Betriebstemperaturbereich von -40°C bis +85°C
