5.3 Erstellen eines Zeitzählers mit einer 4-stelligen 7-Segment-Anzeige

In dieser Lektion lernen wir, wie man eine 4-stellige 7-Segment-Anzeige mit dem Raspberry Pi Pico 2 verwendet, um einen einfachen Zeitmesser zu erstellen. Das Display zählt jede Sekunde hoch und zeigt die verstrichene Zeit in Sekunden an.

Was Sie benötigen

Für dieses Projekt benötigen wir die folgenden Komponenten.

Ein komplettes Kit ist besonders praktisch, hier ist der Link:

Name

ENTHALTENE TEILE IM KIT

LINK

Newton Lab Kit

450+

Newton Lab Kit

Sie können die Teile auch einzeln über die unten stehenden Links kaufen.

SN

KOMPONENTE

MENGE

LINK

1

Raspberry Pi Pico 2

1

KAUFEN

2

Micro-USB-Kabel

1

3

Steckbrett

1

KAUFEN

4

Jumperkabel

Mehrere

KAUFEN

5

Widerstand

4 (220Ω)

KAUFEN

6

4-stellige 7-Segment-Anzeige

1

7

74HC595

1

KAUFEN

Verständnis der 4-stelligen 7-Segment-Anzeige

Eine 4-stellige 7-Segment-Anzeige besteht aus vier einzelnen 7-Segment-Anzeigen, die in einem Modul kombiniert sind. Jede Ziffer teilt sich die gleichen Segmentsteuerleitungen (a bis g und dp), aber jede Ziffer hat ihre eigene gemeinsame Kathodensteuerung. Dadurch kann gesteuert werden, welche Ziffer zu einem bestimmten Zeitpunkt aktiv ist.

Um verschiedene Zahlen auf jeder Ziffer anzuzeigen, verwenden wir eine Technik namens Multiplexing. Dabei wird schnell zwischen den Ziffern umgeschaltet, sodass jede Ziffer nacheinander aktualisiert wird. Durch die Trägheit des menschlichen Auges erscheint es so, als wären alle Ziffern gleichzeitig sichtbar.

4digit_control_pins

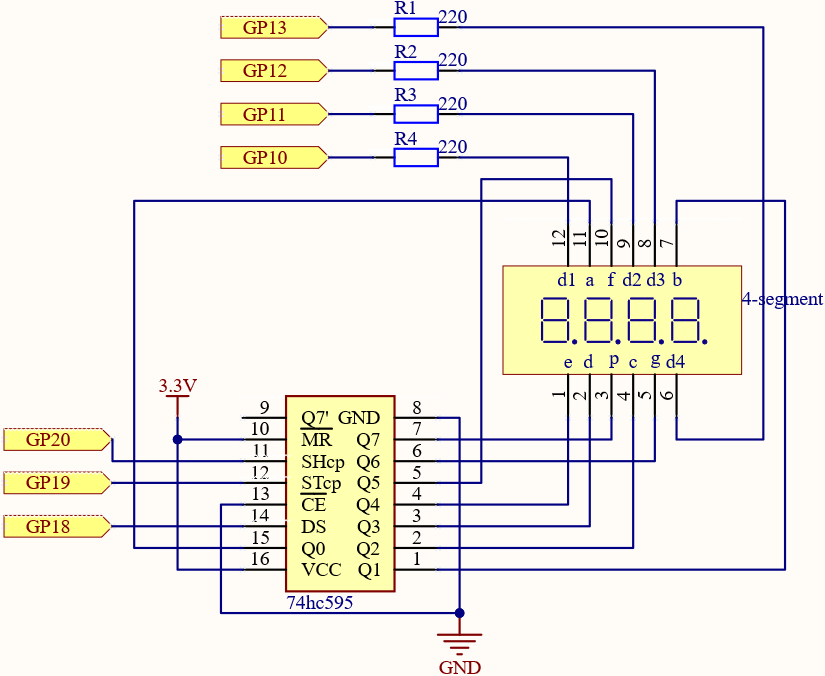

Schaltplan

sch_4dig

Die Verdrahtungslogik ist im Grunde dieselbe wie bei 5.1 Verwendung des 74HC595-Schieberegisters, mit dem Unterschied, dass Q0-Q7 mit den Pins a ~ g der 4-stelligen 7-Segment-Anzeige verbunden sind.

Die Pins G10 ~ G13 steuern, welche der 7-Segment-Anzeigen aktiv ist.

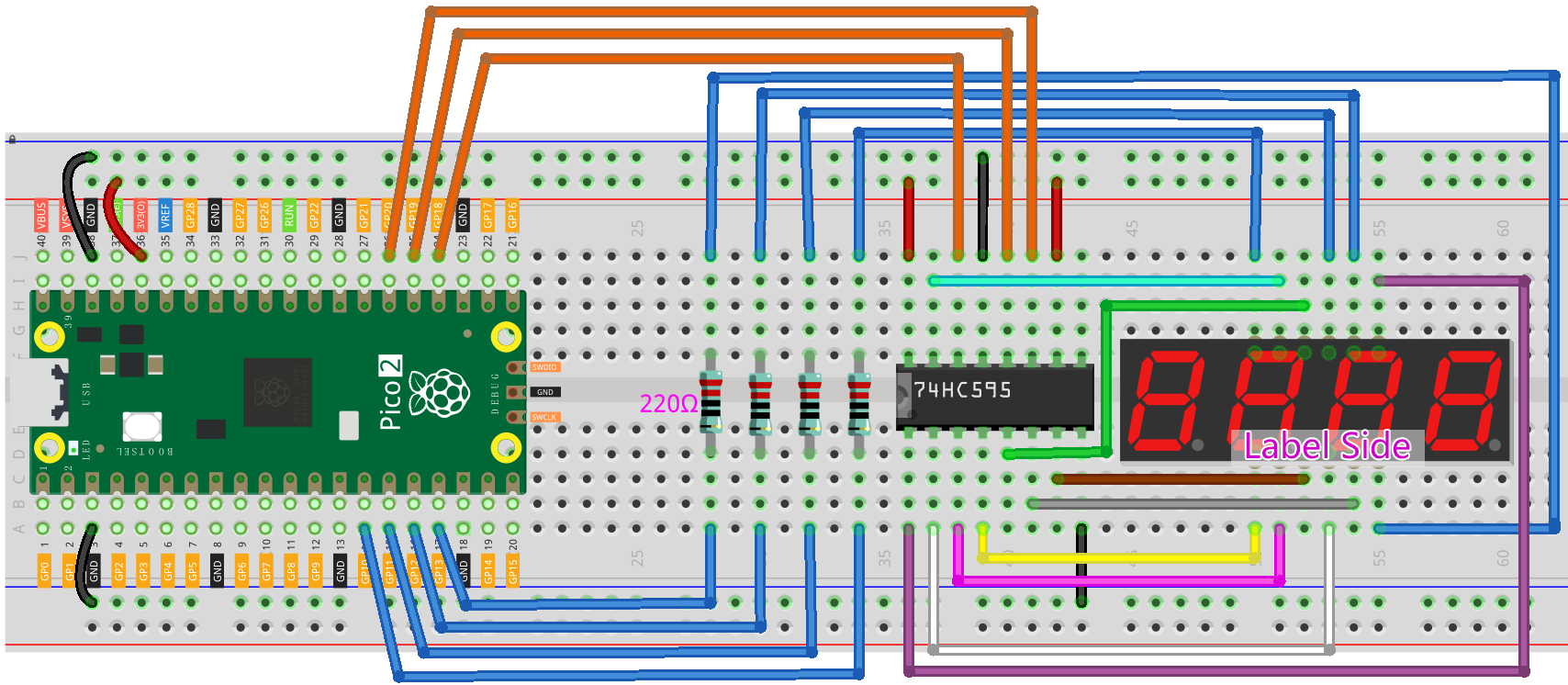

Verdrahtungsdiagramm

wiring_4dig

  • Segmentverbindungen (über 220 Ω Widerstände):

    • Q0 → Segment a

    • Q1 → Segment b

    • Q2 → Segment c

    • Q3 → Segment d

    • Q4 → Segment e

    • Q5 → Segment f

    • Q6 → Segment g

    • Q7 → Segment dp (Dezimalpunkt)

  • Gemeinsame Kathodenanschlüsse (Ziffernauswahl-Pins):

    • Ziffer 1 (linke Ziffer): Verbinden mit GP10 am Pico

    • Ziffer 2: Verbinden mit GP11

    • Ziffer 3: Verbinden mit GP12

    • Ziffer 4 (rechte Ziffer): Verbinden mit GP13

Code schreiben

Bemerkung

  • Sie können die Datei 5.3_time_counter.ino aus dem Verzeichnis newton-lab-kit/arduino/5.3_time_counter öffnen.

  • Oder den folgenden Code in die Arduino IDE kopieren.

  • Wählen Sie das Raspberry Pi Pico 2 Board und den richtigen Port aus und klicken Sie auf „Hochladen“.

// Define the connection pins for the shift register
#define DATA_PIN 18   // DS (Serial Data Input)
#define LATCH_PIN 19  // STCP (Storage Register Clock)
#define CLOCK_PIN 20  // SHCP (Shift Register Clock)

// Define the digit control pins for the 4-digit 7-segment display
const int digitPins[4] = { 10, 11, 12, 13 };  // DIG1, DIG2, DIG3, DIG4

// Segment byte maps for numbers 0-9
const byte digitCodes[10] = {
  // Pgfedcba
  0b00111111,  // 0
  0b00000110,  // 1
  0b01011011,  // 2
  0b01001111,  // 3
  0b01100110,  // 4
  0b01101101,  // 5
  0b01111101,  // 6
  0b00000111,  // 7
  0b01111111,  // 8
  0b01101111   // 9
};

unsigned long previousMillis = 0;  // Stores the last time the display was updated
unsigned int counter = 0;          // Counter value

void setup() {
  // Initialize the shift register pins
  pinMode(DATA_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);

  // Initialize the digit control pins
  for (int i = 0; i < 4; i++) {
    pinMode(digitPins[i], OUTPUT);
    digitalWrite(digitPins[i], HIGH);  // Turn off all digits
  }
}

void loop() {
  unsigned long currentMillis = millis();

  // Update the counter every 1000 milliseconds (1 second)
  if (currentMillis - previousMillis >= 1000) {
    previousMillis = currentMillis;
    counter++;  // Increment the counter
    if (counter > 9999) {
      counter = 0;  // Reset counter after 9999
    }
  }

  // Display the counter value
  displayNumber(counter);
}

void displayNumber(int num) {
  // Break the number into digits
  int digits[4];
  digits[0] = num / 1000;        // Thousands
  digits[1] = (num / 100) % 10;  // Hundreds
  digits[2] = (num / 10) % 10;   // Tens
  digits[3] = num % 10;          // Units

  // Display each digit
  for (int i = 0; i < 4; i++) {
    digitalWrite(digitPins[i], LOW);  // Activate digit
    shiftOutDigit(digitCodes[digits[i]]);
    delay(5);                          // Small delay for multiplexing
    digitalWrite(digitPins[i], HIGH);  // Deactivate digit
  }
}

void shiftOutDigit(byte data) {
  // Send data to the shift register
  digitalWrite(LATCH_PIN, LOW);
  shiftOut(DATA_PIN, CLOCK_PIN, MSBFIRST, data);
  digitalWrite(LATCH_PIN, HIGH);
}

Nach dem Hochladen des Codes sollte die 4-stellige 7-Segment-Anzeige beginnen, von 0000 an hochzuzählen, wobei jede Sekunde um 1 erhöht wird. Die Zählung sollte wie folgt fortschreiten: 0000, 0001, 0002, …, 9999 und dann auf 0000 zurückgesetzt werden.

Verständnis des Codes

  1. Definition der Steuerpins:

    • DATA_PIN (DS): Empfängt serielle Daten, die in das 74HC595-Schieberegister übertragen werden.

    • LATCH_PIN (STCP): Steuert das Übernehmen der Daten vom Schieberegister zu den Ausgangspins.

    • CLOCK_PIN (SHCP): Steuert das Schieben der Daten in das Schieberegister.

    #define DATA_PIN   18  // DS (Serielle Dateneingabe)
#define LATCH_PIN  19  // STCP (Speicherregister-Takt)
#define CLOCK_PIN  20  // SHCP (Schieberegister-Takt)

  2. Definition der Ziffernsteuerungs-Pins:

    • Die gemeinsame Kathode jeder Ziffer ist mit einem separaten GPIO-Pin verbunden.

    • Das Setzen eines Digit-Pins auf LOW aktiviert die Ziffer, während HIGH sie deaktiviert.

    const int digitPins[4] = {10, 11, 12, 13}; // DIG1, DIG2, DIG3, DIG4

  3. Erstellen der Segment-Byte-Mapping:

    • Jedes Byte repräsentiert die Segmente, die zum Anzeigen der Zahlen 0 bis 9 auf einer gemeinsamen Kathoden-7-Segment-Anzeige aktiviert werden müssen.

    • Die Bits entsprechen den Segmenten a bis g sowie dp:

    const byte digitCodes[10] = {
  0b00111111, // 0
  0b00000110, // 1
  0b01011011, // 2
  0b01001111, // 3
  0b01100110, // 4
  0b01101101, // 5
  0b01111101, // 6
  0b00000111, // 7
  0b01111111, // 8
  0b01101111  // 9
};

  4. Setup-Funktion:

    • Setzt die Pins DATA_PIN, LATCH_PIN und CLOCK_PIN als Ausgänge.

    • Setzt alle Ziffernsteuer-Pins auf HIGH, um alle Ziffern beim Start zu deaktivieren.

    void setup() {
  // Initialize the shift register pins
  pinMode(DATA_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);

  // Initialize the digit control pins
  for (int i = 0; i < 4; i++) {
    pinMode(digitPins[i], OUTPUT);
    digitalWrite(digitPins[i], HIGH); // Turn off all digits initially
  }
}

  5. Loop-Funktion:

    • Verwendet die millis()-Funktion, um die vergangene Zeit zu verfolgen, ohne das Programm zu blockieren.

    • Erhöht den counter jede Sekunde und setzt ihn nach 9999 zurück.

    void loop() {
  unsigned long currentMillis = millis();

  // Update the counter every 1000 milliseconds (1 second)
  if (currentMillis - previousMillis >= 1000) {
    previousMillis = currentMillis;
    counter++; // Increment the counter
    if (counter > 9999) {
      counter = 0; // Reset counter after 9999
    }
  }

  // Display the counter value
  displayNumber(counter);
}

  6. Anzeige der Zahl:

    • Zerlegt den counter-Wert in Tausender-, Hunderter-, Zehner- und Einerstellen.

    • Aktiviert jede Ziffer nacheinander, sendet die zugehörigen Segmentdaten und deaktiviert die Ziffer wieder.

    • Das schnelle Umschalten zwischen den Ziffern erzeugt die Illusion, dass alle Ziffern gleichzeitig angezeigt werden.

    void displayNumber(int num) {
  // Break the number into individual digits
  int digits[4];
  digits[0] = num / 1000;         // Thousands
  digits[1] = (num / 100) % 10;   // Hundreds
  digits[2] = (num / 10) % 10;    // Tens
  digits[3] = num % 10;           // Units

  // Display each digit one by one
  for (int i = 0; i < 4; i++) {
    digitalWrite(digitPins[i], LOW); // Activate current digit

    // Shift out the segment data for the current digit
    shiftOutDigit(digitCodes[digits[i]]);

    delay(5);                        // Small delay for multiplexing
    digitalWrite(digitPins[i], HIGH); // Deactivate current digit
  }
}

  7. Segment-Daten an das Schieberegister senden:

    • Überträgt die Segmentdaten an das 74HC595-Schieberegister.

    • shiftOut() sendet die Daten Bit für Bit, beginnend mit dem höchstwertigen Bit (MSBFIRST).

    • Die Daten werden durch Umschalten des LATCH_PIN an die Ausgangspins übernommen.

    void shiftOutDigit(byte data) {
  // Daten an das Schieberegister senden
  digitalWrite(LATCH_PIN, LOW);
  shiftOut(DATA_PIN, CLOCK_PIN, MSBFIRST, data);
  digitalWrite(LATCH_PIN, HIGH);
}

Weitere Experimente

  • Einen Reset-Knopf hinzufügen:

    Einen Taster an den Pico anschließen, um den Zähler beim Drücken zurückzusetzen.

  • Unterschiedliche Daten anzeigen:

    Den Code so modifizieren, dass Sensormesswerte wie Temperatur oder Lichtstärke dargestellt werden.

  • Eine Stoppuhr erstellen:

    Start-, Stopp- und Reset-Funktionen implementieren, um das Display als Stoppuhr zu nutzen.

Fazit

Dieses Projekt zeigt, wie eine 4-stellige 7-Segment-Anzeige mithilfe eines Schieberegisters und Multiplexing-Techniken gesteuert wird. Durch das effiziente Zeitmanagement mit millis() wird ein reaktionsschneller und präziser Zeitmesser geschaffen, ohne die Performance der Anzeige zu beeinträchtigen.
