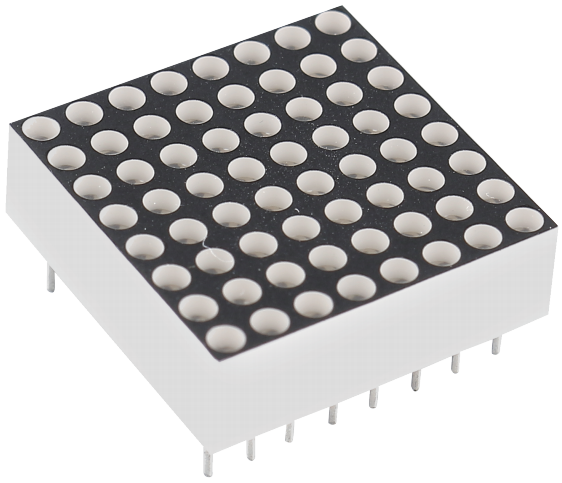

LED-Punktmatrix

img_led_matrix

Generell gibt es zwei Arten von LED-Punktmatrizen: gemeinsame Kathode (Common Cathode, CC) und gemeinsame Anode (Common Anode, CA). Sie sehen sich sehr ähnlich, unterscheiden sich jedoch intern. Man kann dies durch Tests feststellen. In diesem Kit wird eine CA-Variante verwendet. Sie können die Beschriftung 788BS an der Seite sehen.

Siehe die Abbildung unten. Die Pins sind an den beiden Enden auf der Rückseite angeordnet. Nehmen Sie die beschriftete Seite als Referenz: Pins an diesem Ende sind Pin 1-8, und am anderen Ende sind es Pin 9-16.

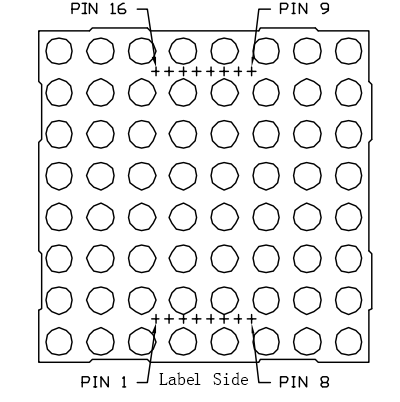

Die externe Ansicht:

img_788bs_i

Unten zeigen die Abbildungen ihre interne Struktur. In einer CA-LED-Punktmatrix repräsentiert ROW die Anode der LED und COL ist die Kathode; bei einer CC ist es umgekehrt. Eine Gemeinsamkeit besteht darin, dass für beide Typen die Pins 13, 3, 4, 10, 6, 11, 15 und 16 alle COL sind, während Pin 9, 14, 8, 12, 1, 7, 2 und 5 alle ROW sind. Wenn Sie die erste LED in der oberen linken Ecke einschalten möchten, setzen Sie bei einer CA-LED-Punktmatrix Pin 9 auf Hoch und Pin 13 auf Niedrig, und bei einer CC setzen Sie Pin 13 auf Hoch und Pin 9 auf Niedrig. Wenn Sie die gesamte erste Spalte beleuchten möchten, setzen Sie bei CA Pin 13 auf Niedrig und die ROW 9, 14, 8, 12, 1, 7, 2 und 5 auf Hoch, bei CC setzen Sie Pin 13 auf Hoch und die ROW 9, 14, 8, 12, 1, 7, 2 und 5 auf Niedrig. Betrachten Sie die folgenden Abbildungen für ein besseres Verständnis.

Die interne Ansicht:

img_788bs_sche

Pinnummerierung entsprechend den oben genannten Reihen und Spalten:

COL

1

2

3

4

5

6

7

8

Pin No.

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Pin No.

9

14

8

12

1

7

2

5

Zusätzlich werden hier zwei 74HC595-Chips verwendet. Einer steuert die Reihen der LED-Punktmatrix, der andere die Spalten.
