7-Segment-Anzeige

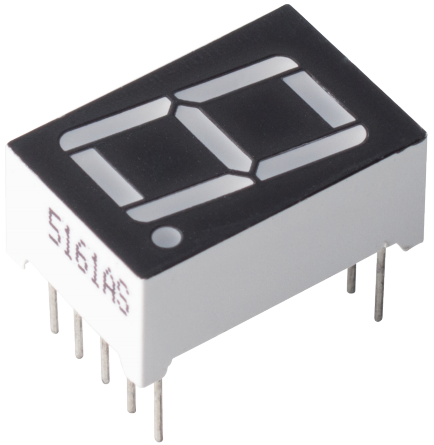

img_7seg

Eine 7-Segment-Anzeige ist eine Komponente in der Form einer 8, die 7 LEDs umfasst. Jede LED wird als Segment bezeichnet - wenn sie aktiviert wird, bildet ein Segment einen Teil einer Zahl, die angezeigt werden soll.

Es gibt zwei Arten von Pin-Verbindungen: Gemeinsame Kathode (Common Cathode, CC) und Gemeinsame Anode (Common Anode, CA). Wie der Name schon sagt, sind bei einer CC-Anzeige alle Kathoden der 7 LEDs verbunden, während bei einer CA-Anzeige alle Anoden der 7 Segmente verbunden sind.

In diesem Kit verwenden wir die 7-Segment-Anzeige mit gemeinsamer Kathode, hier ist das elektronische Symbol.

img_7seg_cathode

Jede der LEDs in der Anzeige hat ein positioniertes Segment, wobei einer der Anschlusspins aus dem rechteckigen Kunststoffgehäuse herausgeführt wird. Diese LED-Pins sind von „a“ bis „g“ gekennzeichnet und repräsentieren jede einzelne LED. Die anderen LED-Pins sind miteinander verbunden und bilden einen gemeinsamen Pin. Indem die entsprechenden Pins der LED-Segmente in einer bestimmten Reihenfolge in Vorwärtsrichtung vorgespannt werden, leuchten einige Segmente auf, während andere dunkel bleiben, wodurch der entsprechende Charakter auf der Anzeige dargestellt wird.

Anzeigecodes

Um Ihnen zu zeigen, wie 7-Segment-Anzeigen (mit gemeinsamer Kathode) Zahlen darstellen, haben wir die folgende Tabelle erstellt. Zahlen sind die Zahlen 0-F, die auf der 7-Segment-Anzeige dargestellt werden; (DP) GFEDCBA bezieht sich auf die entsprechenden LEDs, die auf 0 oder 1 gesetzt werden, zum Beispiel bedeutet 00111111, dass DP und G auf 0 gesetzt sind, während die anderen auf 1 sind. Daher wird die Zahl 0 auf der 7-Segment-Anzeige angezeigt, während HEX-Code der entsprechenden Hexadezimalzahl entspricht.

Glyph Code

Zahlen

Binärcode

Hex-Code

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
