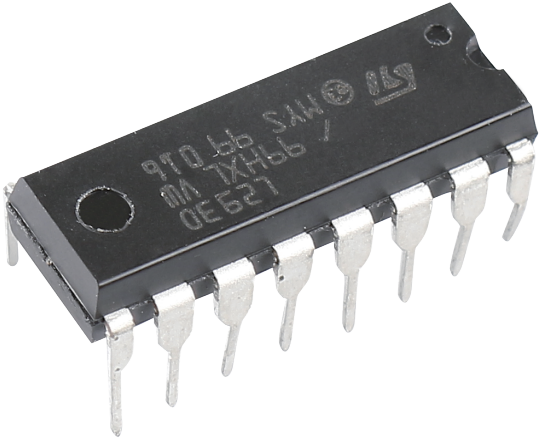

IC L293D

img_l293d0

Der L293D ist ein 4-Kanal-Motortreiber-IC, der für hohe Spannungen und hohe Ströme ausgelegt ist. Er ist konzipiert für den Anschluss an Standard-DTL-, TTL-Logikpegel und zum Ansteuern induktiver Lasten (wie Relaisspulen, Gleichstrom-, Schrittmotoren) und Leistungsschalttransistoren usw. Gleichstrommotoren sind Geräte, die Gleichstromenergie in mechanische Energie umwandeln. Sie werden häufig in elektrischen Antrieben eingesetzt, da sie eine überlegene Geschwindigkeitsregulierungsleistung bieten.

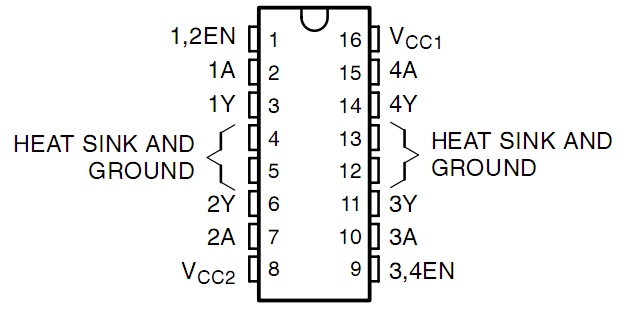

Siehe die Pin-Abbildung unten. Der L293D hat zwei Pins (Vcc1 und Vcc2) zur Stromversorgung. Vcc2 dient zur Stromversorgung des Motors, während Vcc1 den Chip versorgt. Da hier ein kleiner Gleichstrommotor verwendet wird, verbinden Sie beide Pins mit +5V.

img_l293d1

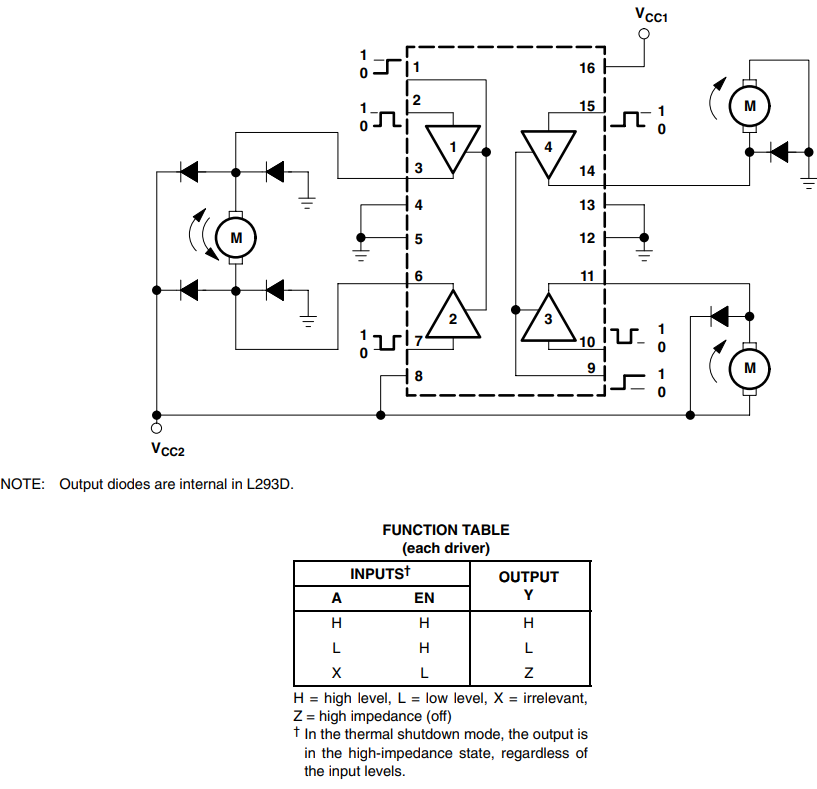

Folgend ist die interne Struktur des L293D. Pin EN ist ein Enable-Pin und funktioniert nur auf hohem Niveau; A steht für Eingang und Y für Ausgang. Unten rechts sehen Sie die Beziehung zwischen ihnen. Wenn Pin EN auf hohem Niveau ist, liefert Y bei hohem A ein hohes Niveau; bei niedrigem A gibt Y ein niedriges Niveau aus. Wenn Pin EN auf niedrigem Niveau ist, funktioniert der L293D nicht.

img_l293d2

Beispiel
