Schiebeschalter

img_slide

Ein Schiebeschalter, wie der Name schon sagt, wird verwendet, um durch Verschieben der Schaltleiste einen Stromkreis zu schließen oder zu unterbrechen und somit die Schaltkreise umzuschalten. Häufig verwendete Typen sind SPDT, SPTT, DPDT, DPTT usw. Schiebeschalter werden üblicherweise in Niederspannungskreisen verwendet. Sie zeichnen sich durch Flexibilität und Stabilität aus und finden breite Anwendung in elektrischen Instrumenten und Spielzeugen.

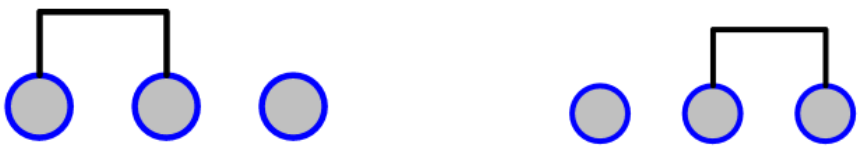

Funktionsweise: Der mittlere Pin dient als fester Anschluss. Wenn Sie den Schieber nach links ziehen, werden die zwei Pins auf der linken Seite verbunden; ziehen Sie ihn nach rechts, so verbinden sich die zwei Pins auf der rechten Seite. Dadurch funktioniert er als Schalter, der Schaltkreise verbindet oder trennt. Siehe die Abbildung unten:

img_slide_prin

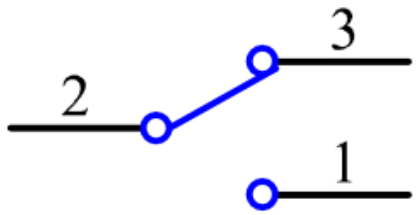

Das Schaltsymbol des Schiebeschalters wird unten dargestellt. Der Pin2 in der Abbildung bezieht sich auf den mittleren Pin.

img_slide_symbol
