TA6586 - Chip Driver per Motori

img_ta6586

Il TA6586 è un IC monolitico progettato per la guida di motori DC bidirezionali. Ha due pin di ingresso logico per controllare la direzione, avanti e indietro. Il circuito è caratterizzato da un’ottima resistenza alle interferenze, una bassa corrente di standby e una bassa caduta di pressione di saturazione in uscita. Dispone di un diodo di clamp integrato per invertire l’impatto della corrente di rilascio del carico induttivo, rendendolo sicuro e affidabile nell’azionamento di relè, motori DC, motori passo-passo o nel controllo dell’uso di alimentatori switching.

Il TA6586 è adatto per veicoli giocattolo, motori di aeromobili telecomandati, azionamento di valvole automatiche, serrature elettromagnetiche, strumenti di precisione e altri circuiti.

Caratteristiche

  • Bassa corrente di stand-by: ≦2uA

  • Ampia gamma di tensione di alimentazione

  • Funzione di frenatura integrata

  • Protezione contro il surriscaldamento

  • Funzione di limitazione della corrente e protezione contro i cortocircuiti

  • Confezione DIP8 senza piombo.

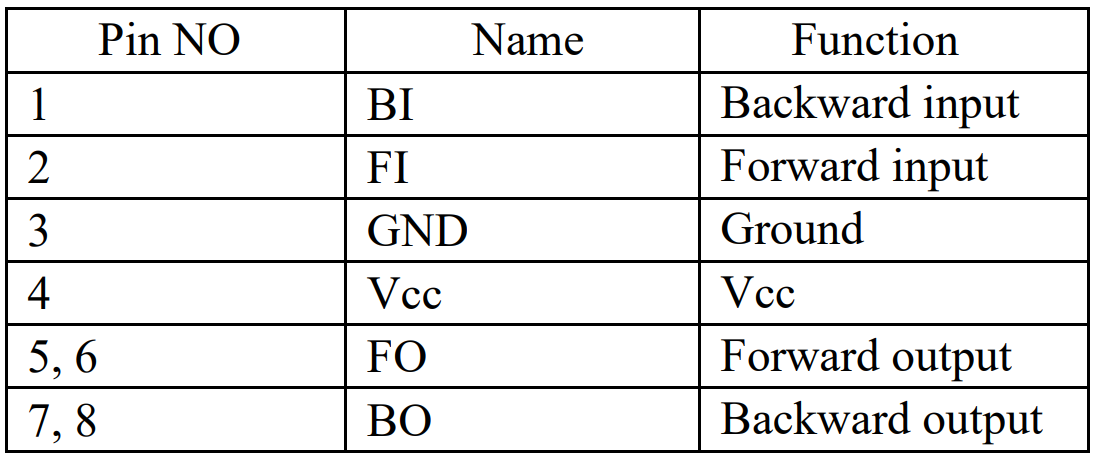

Funzione dei Pin

img_ta6586_pin

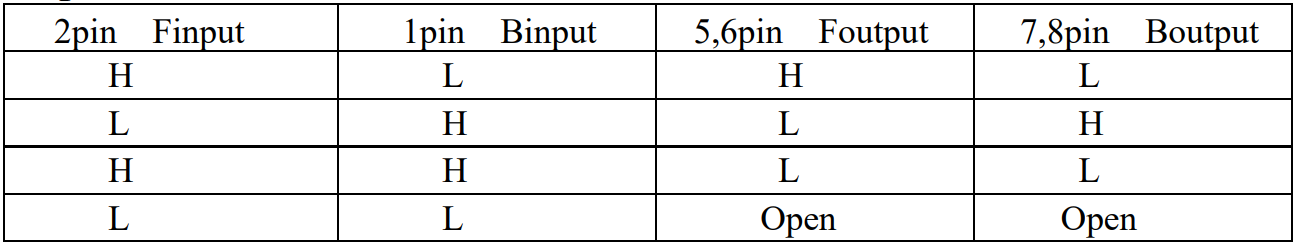

Tabella della Verità degli Ingressi

img_ta6586_priciple

Esempio
