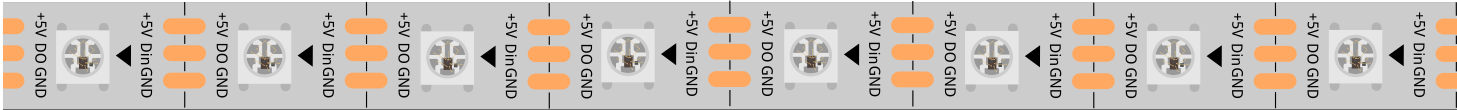

Striscia LED RGB WS2812 con 8 LED

img_ws2812

La striscia LED RGB WS2812 è composta da 8 LED RGB. È sufficiente un solo pin per controllare tutti i LED. Ogni LED RGB ha un chip WS2812, che può essere controllato in modo indipendente. Può realizzare una visualizzazione della luminosità a 256 livelli e una visualizzazione a colori reali completa con 16.777.216 colori. Allo stesso tempo, il pixel contiene un circuito amplificatore di pilotaggio del segnale di aggancio dati digitale intelligente, e un circuito di formattazione del segnale è integrato per garantire l’uniformità della luminosità del colore del punto pixel.

È flessibile, può essere collegata, piegata e tagliata a piacere, e il retro è dotato di nastro adesivo, che può essere fissato su superfici irregolari e installato in spazi ristretti.

Caratteristiche

  • Tensione di lavoro: DC5V

  • IC: Un IC pilota un LED RGB

  • Consumo: 0,3W per LED

  • Temperatura di lavoro: -15-50°C

  • Colore: RGB a colori pieni

  • Tipo di RGB: 5050RGB (con IC WS2812B integrato)

  • Spessore della striscia LED: 2mm

  • Ogni LED può essere controllato individualmente

Introduzione al WS2812B

WS2812B è una sorgente luminosa a LED a controllo intelligente in cui il circuito di controllo e il chip RGB sono integrati in un pacchetto di componenti 5050. Include internamente un circuito di amplificazione di ripristino del segnale digitale e una parte di controllo della corrente costante programmabile a 12V, garantendo efficacemente l’uniformità del colore dei punti pixel.

Il protocollo di trasferimento dati utilizza la modalità di comunicazione NZR singola. Dopo il reset all’accensione del pixel, la porta DIN riceve dati dal controller, il primo pixel raccoglie i primi 24 bit di dati e li invia al blocco dati interno, mentre gli altri dati vengono formattati dal circuito di amplificazione del segnale e inviati al pixel successivo tramite la porta DO. Dopo la trasmissione di ogni pixel, il segnale viene ridotto di 24 bit. La tecnologia di trasmissione del pixel con autoformattazione rende il numero di pixel in cascata illimitato nella trasmissione del segnale, dipendendo solo dalla velocità di trasmissione del segnale.

LED con bassa tensione di pilotaggio, protezione ambientale e risparmio energetico, alta luminosità, ampio angolo di dispersione, buona uniformità, basso consumo energetico, lunga durata e altri vantaggi. Il chip di controllo integrato nel LED semplifica ulteriormente il circuito, rendendo l’installazione più semplice e compatta.

Esempio
