74HC595

img_74hc595

Il 74HC595 è composto da un registro a scorrimento a 8 bit e un registro di memoria con uscite parallele a tre stati. Converte l’input seriale in output parallelo, permettendoti di risparmiare le porte IO di un MCU.

  • Quando MR (pin10) è a livello alto e OE (pin13) è a livello basso, i dati vengono inseriti sul fronte di salita di SHcp e vanno al registro di memoria attraverso il fronte di salita di SHcp.

  • Se i due clock sono collegati insieme, il registro a scorrimento è sempre un impulso in anticipo rispetto al registro di memoria.

  • Nel registro di memoria sono presenti un pin di ingresso a scorrimento seriale (Ds), un pin di uscita seriale (Q) e un pulsante di reset asincrono (livello basso).

  • Il registro di memoria emette un bus parallelo a 8 bit e in tre stati.

  • Quando OE è abilitato (livello basso), i dati nel registro di memoria vengono emessi al bus (Q0 ~ Q7).

  • 74HC595 Datasheet

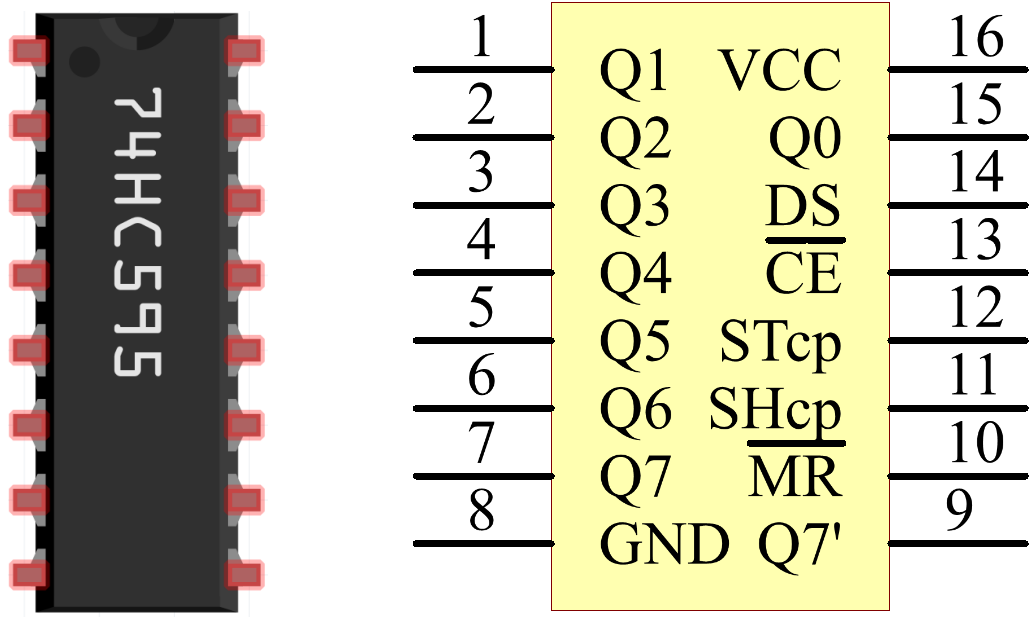

img_74jc595_pin

Pin del 74HC595 e loro funzioni:

  • Q0-Q7: Pin di uscita dati paralleli a 8 bit, in grado di controllare direttamente 8 LED o 8 pin di un display a 7 segmenti.

  • Q7”: Pin di uscita seriale, collegato a DS di un altro 74HC595 per connettere più 74HC595 in serie.

  • MR: Pin di reset, attivo a livello basso.

  • SHcp: Ingresso della sequenza temporale del registro a scorrimento. Sul fronte di salita, i dati nel registro a scorrimento si spostano successivamente di un bit, ovvero i dati in Q1 si spostano in Q2, e così via. Sul fronte di discesa, i dati nel registro a scorrimento rimangono invariati.

  • STcp: Ingresso della sequenza temporale del registro di memoria. Sul fronte di salita, i dati nel registro a scorrimento vengono trasferiti al registro di memoria.

  • CE: Pin di abilitazione dell’uscita, attivo a livello basso.

  • DS: Pin di ingresso dati seriali.

  • VCC: Tensione di alimentazione positiva.

  • GND: Massa.
