Display a 7 segmenti a 4 cifre

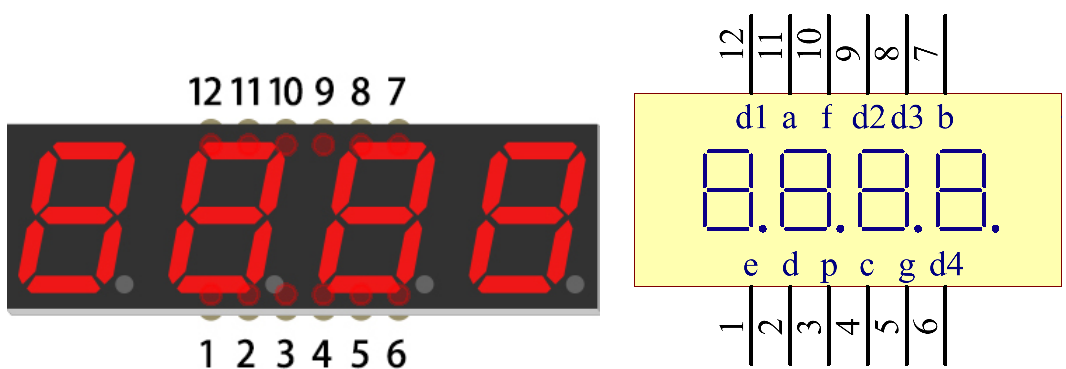

Il display a 7 segmenti a 4 cifre è costituito da quattro display a 7 segmenti che funzionano insieme.

img_4-digit-sche

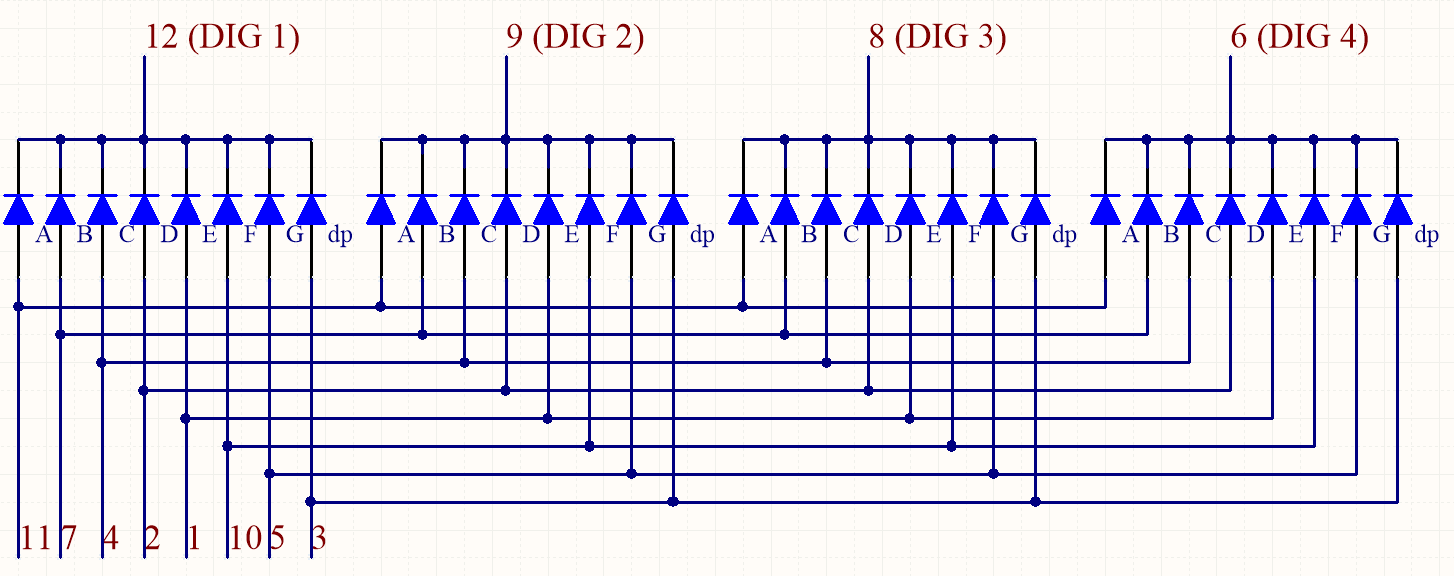

Il display a 7 segmenti a 4 cifre funziona in modo indipendente. Utilizza il principio della persistenza visiva umana per visualizzare rapidamente i caratteri di ciascun segmento a 7 segmenti in un ciclo, formando stringhe continue.

Ad esempio, quando sul display appare «1234», «1» viene visualizzato sul primo segmento a 7 segmenti, mentre «234» non viene visualizzato. Dopo un certo periodo di tempo, il secondo segmento a 7 segmenti mostra «2», mentre il 1°, 3° e 4° segmento non mostrano nulla, e così via, i quattro display digitali vengono visualizzati a turno. Questo processo è molto breve (tipicamente 5 ms) e, grazie all’effetto del reticolo ottico e al principio della persistenza visiva, possiamo vedere quattro caratteri contemporaneamente.

img_4-digit-sche-ca

Codici di visualizzazione

Per aiutarti a comprendere come i display a 7 segmenti (Catodo Comune) visualizzano i numeri, abbiamo creato la seguente tabella. I numeri sono i numeri da 0 a F visualizzati sul display a 7 segmenti; (DP) GFEDCBA si riferisce al set di LED corrispondente impostato su 0 o 1. Ad esempio, 00111111 significa che DP e G sono impostati su 0, mentre gli altri sono impostati su 1. Pertanto, il numero 0 viene visualizzato sul display a 7 segmenti, mentre il codice HEX corrisponde al numero esadecimale.

Codice dei glifi

Numeri

Codice Binario

Codice Hex

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
