Relè

img_relay

Come sappiamo, un relè è un dispositivo utilizzato per fornire una connessione tra due o più punti o dispositivi in risposta al segnale di ingresso applicato. In altre parole, i relè forniscono isolamento tra il controller e il dispositivo, poiché i dispositivi possono funzionare sia in corrente alternata (AC) che continua (DC). Tuttavia, ricevono segnali da un microcontrollore che funziona in corrente continua, richiedendo quindi un relè per colmare il divario. Il relè è estremamente utile quando è necessario controllare una grande quantità di corrente o tensione con un piccolo segnale elettrico.

Ci sono 5 componenti in ogni relè:

Elettromagnete - Consiste in un nucleo di ferro avvolto da una bobina di fili. Quando l’elettricità passa attraverso di esso, diventa magnetico. Pertanto, viene chiamato elettromagnete.

Armatura - La striscia magnetica mobile è conosciuta come armatura. Quando la corrente scorre attraverso di essa, la bobina si energizza, producendo un campo magnetico che viene utilizzato per aprire o chiudere i contatti normalmente aperti (N/O) o normalmente chiusi (N/C). L’armatura può essere azionata sia con corrente continua (DC) che con corrente alternata (AC).

Molla - Quando non scorre corrente attraverso la bobina dell’elettromagnete, la molla tira l’armatura lontano, impedendo che il circuito si completi.

Set di contatti elettrici - Ci sono due punti di contatto:

  • Normalmente aperti - collegati quando il relè è attivato e scollegati quando è inattivo.

  • Normalmente chiusi - non collegati quando il relè è attivato e collegati quando è inattivo.

Telaio stampato - I relè sono coperti da plastica per protezione.

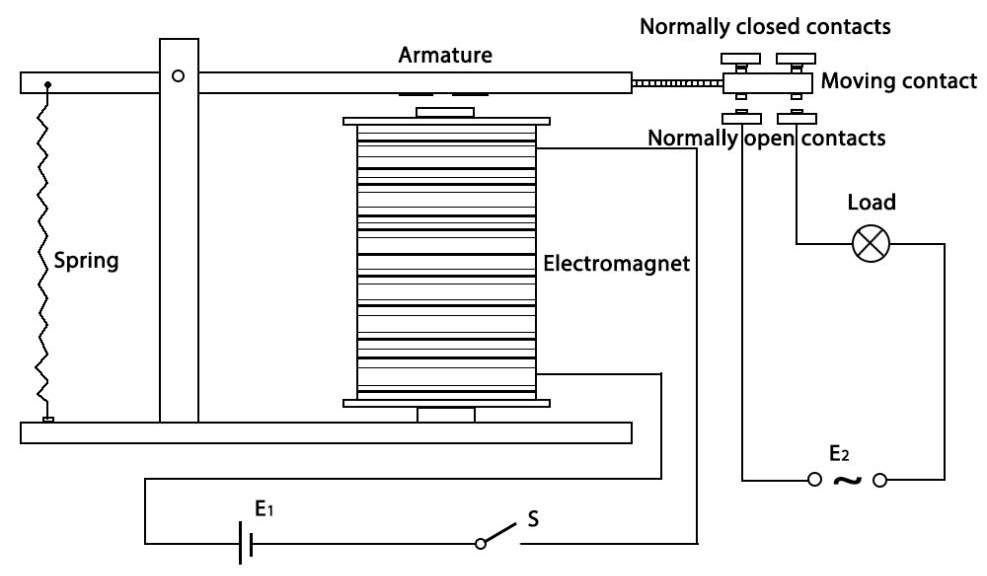

Il principio di funzionamento del relè è semplice. Quando viene fornita alimentazione al relè, la corrente inizia a fluire attraverso la bobina di controllo; di conseguenza, l’elettromagnete inizia a energizzarsi. Quindi l’armatura viene attratta dalla bobina, tirando verso il basso il contatto mobile e collegandolo ai contatti normalmente aperti. In questo modo, il circuito con il carico viene energizzato. Interrompere il circuito avverrà in modo simile, poiché il contatto mobile verrà tirato verso i contatti normalmente chiusi sotto la forza della molla. In questo modo, l’accensione e lo spegnimento del relè possono controllare lo stato di un circuito di carico.

img_relay_sche
