Matrice a LED

img_led_matrix

In generale, le matrici a LED possono essere suddivise in due tipologie: catodo comune (CC) e anodo comune (CA). Esternamente sembrano simili, ma internamente presentano differenze. Puoi distinguere il tipo facendo un test. In questo kit viene utilizzata una matrice CA, come indicato dall’etichetta 788BS sul lato.

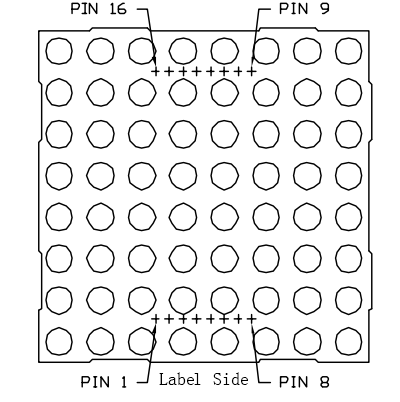

Guarda la figura qui sotto. I pin sono disposti alle due estremità sul retro. Prendi il lato con l’etichetta come riferimento: i pin su questo lato sono i pin 1-8, mentre dall’altra parte troviamo i pin 9-16.

Vista esterna:

img_788bs_i

Le figure qui sotto mostrano la struttura interna. Nella matrice a LED CA, le file (ROW) rappresentano l’anodo del LED, mentre le colonne (COL) sono il catodo; il contrario avviene per una matrice CC. Una cosa in comune: per entrambi i tipi, i pin 13, 3, 4, 10, 6, 11, 15, e 16 sono tutti collegati ai COL, mentre i pin 9, 14, 8, 12, 1, 7, 2, e 5 sono collegati alle ROW. Se vuoi accendere il primo LED in alto a sinistra, per una matrice CA, imposta il pin 9 su High e il pin 13 su Low; per una matrice CC, imposta il pin 13 su High e il pin 9 su Low. Se vuoi accendere l’intera prima colonna, per una matrice CA, imposta il pin 13 su Low e le ROW 9, 14, 8, 12, 1, 7, 2, e 5 su High; per una matrice CC, imposta il pin 13 su High e le ROW 9, 14, 8, 12, 1, 7, 2, e 5 su Low. Consulta le figure seguenti per una migliore comprensione.

Vista interna:

img_788bs_sche

Numerazione dei pin corrispondente alle righe e colonne sopra indicate:

COL

1

2

3

4

5

6

7

8

Pin No.

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Pin No.

9

14

8

12

1

7

2

5

Inoltre, vengono utilizzati due chip 74HC595. Uno per controllare le righe della matrice a LED, l’altro per controllare le colonne.

Esempio
