LED RGB

img_rgb

I LED RGB emettono luce in vari colori. Un LED RGB racchiude tre LED, rispettivamente rosso, verde e blu, in un guscio di plastica trasparente o semitrasparente. Può visualizzare vari colori modificando la tensione di ingresso dei tre pin e sovrapponendoli, il che, secondo le statistiche, può creare 16.777.216 colori diversi.

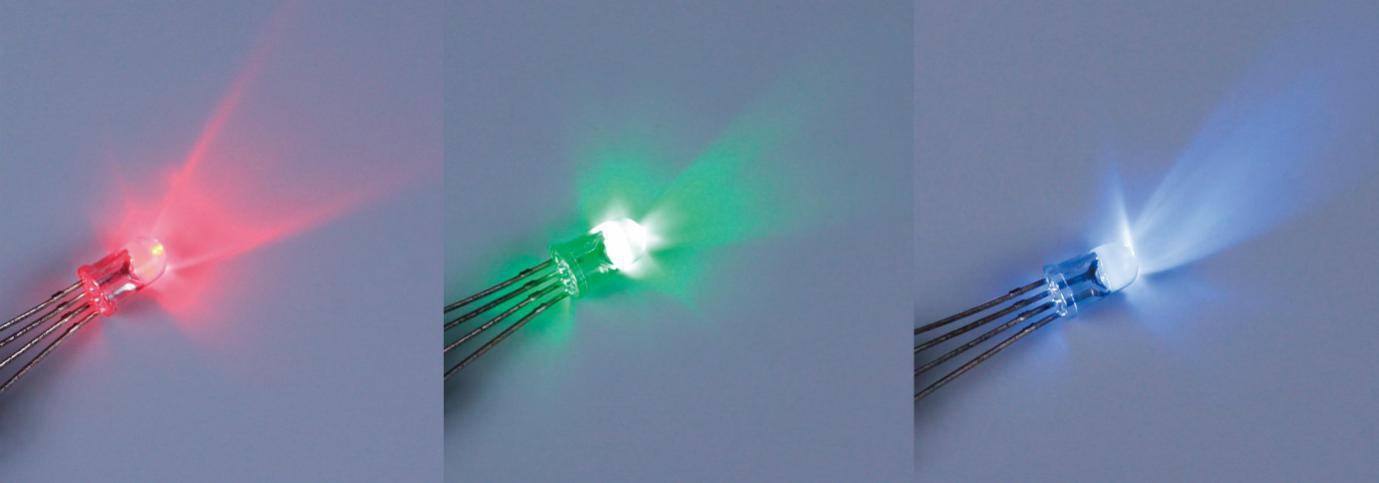

img_rgb_light

I LED RGB possono essere suddivisi in anodo comune e catodo comune. In questo kit viene utilizzato il secondo tipo. Il catodo comune, o CC, significa che i catodi dei tre LED sono collegati insieme. Dopo averlo collegato a GND e inserito i tre pin, il LED emetterà il colore corrispondente.

Il simbolo del circuito è mostrato nella figura.

img_rgb_symbol

Un LED RGB ha 4 pin: il pin più lungo è il catodo comune, che di solito è collegato a GND; il pin alla sinistra del pin più lungo è quello rosso, e i 2 pin a destra sono rispettivamente verde e blu.

img_rgb_pin

Caratteristiche

  • Colore: Tri-Color (Rosso/Verde/Blu)

  • Catodo Comune

  • Lente Rotonda Chiara da 5mm

  • Tensione Diretta: Rosso: DC 2.0 - 2.2V; Blu e Verde: DC 3.0 - 3.2V (IF=20mA)

  • 0.06 Watt DIP RGB LED

  • Luminanza Fino a +20% Più Brillante

  • Angolo di Visione: 30°

Esempio
