Tastierino 4x4

Nei sistemi a microcontrollore, se si utilizzano più tasti come nel caso di una serratura elettronica o di un tastierino telefonico, generalmente sono necessari almeno 12-16 tasti, solitamente disposti in una tastiera a matrice.

Il tastierino a matrice, chiamato anche tastiera a righe, è un tastierino con quattro linee I/O come righe e quattro linee I/O come colonne. Un tasto è posizionato a ogni intersezione tra le righe e le colonne. Quindi, il numero di tasti sulla tastiera è 4x4. Questa struttura di tastiera a righe e colonne può migliorare efficacemente l’utilizzo delle porte I/O in un sistema a microcontrollore.

I loro contatti sono accessibili tramite un connettore adatto per il collegamento con un cavo a nastro o per l’inserimento in una scheda a circuito stampato. In alcuni tastierini, ogni pulsante è collegato a un contatto separato nel connettore, mentre tutti i pulsanti condividono un comune collegamento a terra.

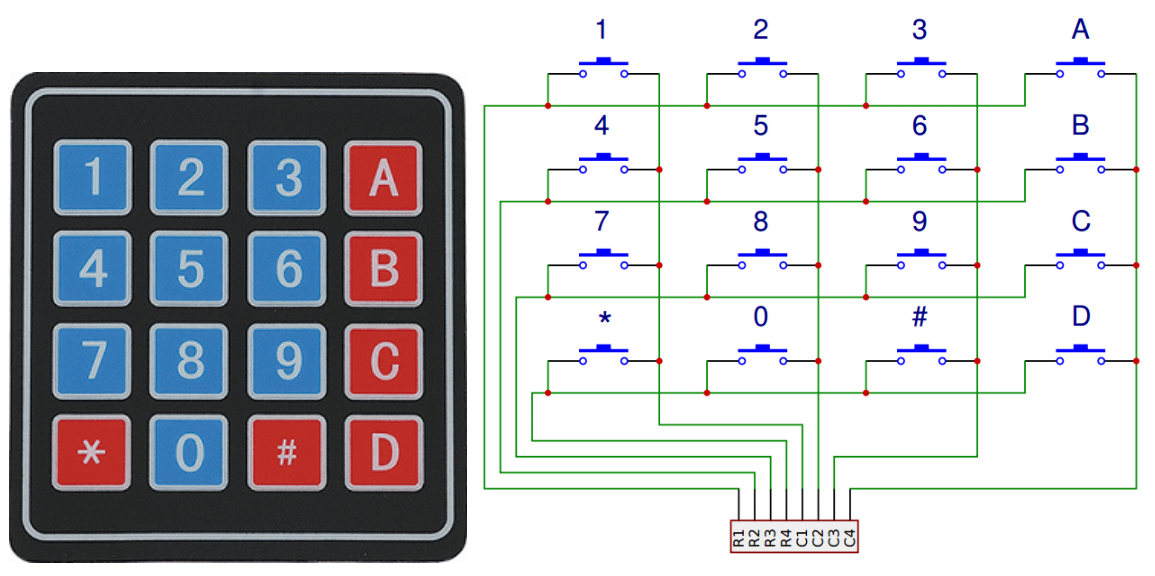

img_keypad

Più frequentemente, i pulsanti sono codificati a matrice, il che significa che ciascuno di essi connette una coppia unica di conduttori in una matrice. Questa configurazione è adatta per il polling da parte di un microcontrollore, che può essere programmato per inviare un impulso di uscita a ciascuno dei quattro fili orizzontali a turno. Durante ogni impulso, verifica i restanti quattro fili verticali in sequenza, per determinare quale, se presente, sta trasmettendo un segnale. Resistenze di pullup o pulldown dovrebbero essere aggiunte ai fili di ingresso per prevenire comportamenti imprevedibili degli ingressi del microcontrollore quando non è presente alcun segnale.
