6.4 Einparkhilfe

Stellen Sie sich Folgendes vor: Sie sitzen in Ihrem Auto und wollen in eine enge Parklücke zurücksetzen. Mit unserem Projekt haben Sie ein Ultraschallmodul am Heck Ihres Fahrzeugs montiert, das als digitales Auge fungiert. Sobald Sie den Rückwärtsgang einlegen, erwacht das Modul zum Leben, sendet Ultraschallimpulse aus, die von Hindernissen hinter Ihnen abprallen.

Das Magische passiert, wenn diese Impulse zum Modul zurückkehren. Es berechnet blitzschnell die Entfernung zwischen Ihrem Auto und den Objekten und verwandelt diese Daten in eine Echtzeit-Visuelle Rückmeldung, die auf einem lebendigen LCD-Bildschirm angezeigt wird. Sie erleben dynamische, farbcodierte Indikatoren, die die Nähe zu Hindernissen darstellen und sicherstellen, dass Sie ein kristallklares Verständnis der Umgebung haben.

Aber damit nicht genug. Um Sie noch weiter in dieses Fahrerlebnis einzutauchen, haben wir einen lebhaften Summer eingebaut. Nähert sich Ihr Auto einem Hindernis, intensiviert sich das Tempo des Summers und schafft eine akustische Symphonie von Warnungen. Es ist, als hätten Sie ein persönliches Orchester, das Sie durch die Komplexitäten des Einparkens leitet.

Dieses innovative Projekt kombiniert Spitzentechnologie mit einer interaktiven Benutzeroberfläche und macht Ihr Einparkerlebnis sicher und stressfrei. Mit dem Ultraschallmodul, dem LCD-Display und dem lebhaften Summer, die harmonisch zusammenarbeiten, fühlen Sie sich ermächtigt und sicher beim Manövrieren auf engem Raum und können sich auf die Freude am Fahren konzentrieren.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
ESP32 Starter Kit	320+	ESP32 Starter Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
ESP32 WROOM 32E	BUY
ESP32-Kameraerweiterung	-
Steckbrett	BUY
Überbrückungsdrähte	BUY
Widerstand	BUY
Ultraschall-Modul	BUY
Summer	-
Transistor	BUY
I2C LCD1602	BUY

Schaltplan

Der Ultraschallsensor im Projekt sendet hochfrequente Schallwellen aus und misst die Zeit, die diese Wellen benötigen, um nach dem Aufprall auf ein Objekt zurückzuprallen. Durch die Analyse dieser Daten kann die Entfernung zwischen dem Sensor und dem Objekt berechnet werden. Um eine Warnung zu geben, wenn das Objekt zu nahe ist, wird ein Summer verwendet, um ein hörbares Signal zu erzeugen. Zusätzlich wird die gemessene Entfernung auf einem LCD-Bildschirm zur einfachen Visualisierung angezeigt.

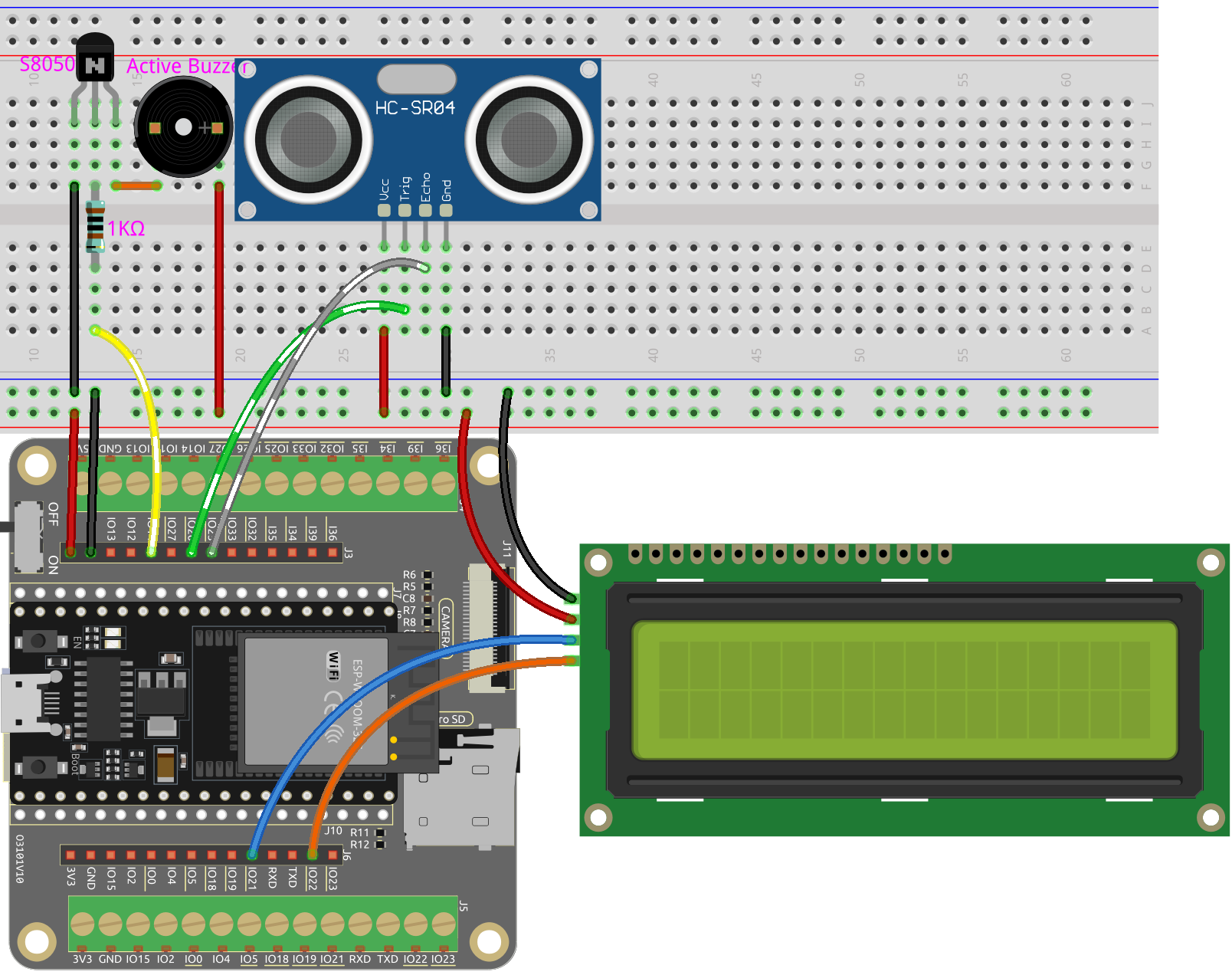

Verdrahtung

Code

Bemerkung

• Öffnen Sie die Datei 6.4_reversing_aid.py, die sich im Pfad esp32-starter-kit-main\micropython\codes befindet, oder kopieren und fügen Sie den Code in Thonny ein. Klicken Sie dann auf „Run Current Script“ oder drücken Sie F5, um ihn auszuführen.

• Stellen Sie sicher, dass der Interpreter „MicroPython (ESP32).COMxx“ in der unteren rechten Ecke ausgewählt ist.

# Import required libraries
from machine import Pin
import time
from lcd1602 import LCD
import _thread

# Initialize the buzzer
buzzer = Pin(14, Pin.OUT)

# Initialize the ultrasonic module
TRIG = Pin(26, Pin.OUT)
ECHO = Pin(25, Pin.IN)

# Initialize the LCD1602 display
lcd = LCD()

dis = 100

# Calculate the distance
def distance():
    # Ensure trigger is off initially
    TRIG.off()
    time.sleep_us(2)  # Wait for 2 microseconds

    # Send a 10-microsecond pulse to the trigger pin
    TRIG.on()
    time.sleep_us(10)
    TRIG.off()

    # Wait for the echo pin to go high
    while not ECHO.value():
        pass

    # Record the time when the echo pin goes high
    time1 = time.ticks_us()

    # Wait for the echo pin to go low
    while ECHO.value():
        pass

    # Record the time when the echo pin goes low
    time2 = time.ticks_us()

    # Calculate the time difference between the two recorded times
    during = time.ticks_diff(time2, time1)

    # Calculate and return the distance (in cm) using the speed of sound (340 m/s)
    return during * 340 / 2 / 10000

# Thread to continuously update the ultrasonic sensor reading
def ultrasonic_thread():
    global dis
    while True:
        dis = distance()

        # Clear the LCD screen
        lcd.clear()

        # Display the distance
        lcd.write(0, 0, 'Dis: %.2f cm' % dis)
        time.sleep(0.5)

# Start the ultrasonic sensor reading thread
_thread.start_new_thread(ultrasonic_thread, ())

# Beep function for the buzzer
def beep():
    buzzer.value(1)
    time.sleep(0.1)
    buzzer.value(0)
    time.sleep(0.1)

# Initialize the intervals variable
intervals = 10000000
previousMills = time.ticks_ms()
time.sleep(1)

# Main loop
while True:
    # Update intervals based on distance
    if dis < 0 and dis > 500:
        pass
    elif dis <= 10:
        intervals = 300
    elif dis <= 20:
        intervals = 500
    elif dis <= 50:
        intervals = 1000
    else:
        intervals = 2000

    # Print the distance if it's not -1
    if dis != -1:
        print('Distance: %.2f' % dis)
    time.sleep_ms(100)

    # Check if it's time to beep
    currentMills = time.ticks_ms()
    if time.ticks_diff(currentMills, previousMills) >= intervals:
        beep()
        previousMills = currentMills

• Wenn das Skript läuft, wird das Ultraschallmodul kontinuierlich die Entfernung von Hindernissen vor ihm erkennen und die Entfernung sowohl auf der Shell als auch auf dem I2C LCD1602 anzeigen.

• Je näher das Hindernis kommt, desto schneller wird die Piepfrequenz des Summers.

• Die Funktion ultrasonic_thread() läuft in einem separaten Thread, damit sie die Entfernungsmessung kontinuierlich aktualisieren kann, ohne die Hauptloop zu blockieren.

Bemerkung

Wenn der Code und die Verdrahtung korrekt sind, das LCD jedoch immer noch keinen Inhalt anzeigt, können Sie das Potentiometer auf der Rückseite justieren, um den Kontrast zu erhöhen.
