5.9 Messung der Bodenfeuchtigkeit

Dieser kapazitive Bodenfeuchtigkeitssensor unterscheidet sich von den meisten auf dem Markt erhältlichen resistiven Sensoren, da er das Prinzip der kapazitiven Induktion zur Erfassung der Bodenfeuchtigkeit verwendet.

Durch das visuelle Ablesen der Werte vom Bodenfeuchtigkeitssensor können wir Informationen über den Feuchtigkeitsgehalt im Boden sammeln. Diese Informationen sind nützlich für verschiedene Anwendungen, wie automatische Bewässerungssysteme, Überwachung der Pflanzengesundheit oder Umweltsensorprojekte.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

ESP32 Starter Kit

320+

ESP32 Starter Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

ESP32 WROOM 32E

BUY

ESP32-Kameraerweiterung

-

Überbrückungsdrähte

BUY

Bodenfeuchtigkeitsmodul

BUY

Verfügbare Pins

  • Verfügbare Pins

    Hier ist eine Liste der verfügbaren Pins auf dem ESP32-Board für dieses Projekt.

    Verfügbare Pins

    IO14, IO25, I35, I34, I39, I36

  • Strapping Pins

    Die folgenden Pins sind Strapping-Pins, die den Startvorgang des ESP32 beim Einschalten oder Zurücksetzen beeinflussen. Sobald der ESP32 jedoch erfolgreich hochgefahren ist, können sie als reguläre Pins verwendet werden.

    Strapping-Pins

    IO0, IO12

Schaltplan

../../_images/circuit_5.9_soil_moisture.png

Durch Einsetzen des Moduls in den Boden und Bewässerung desselben wird der auf I35 abgelesene Wert sinken.

Verdrahtung

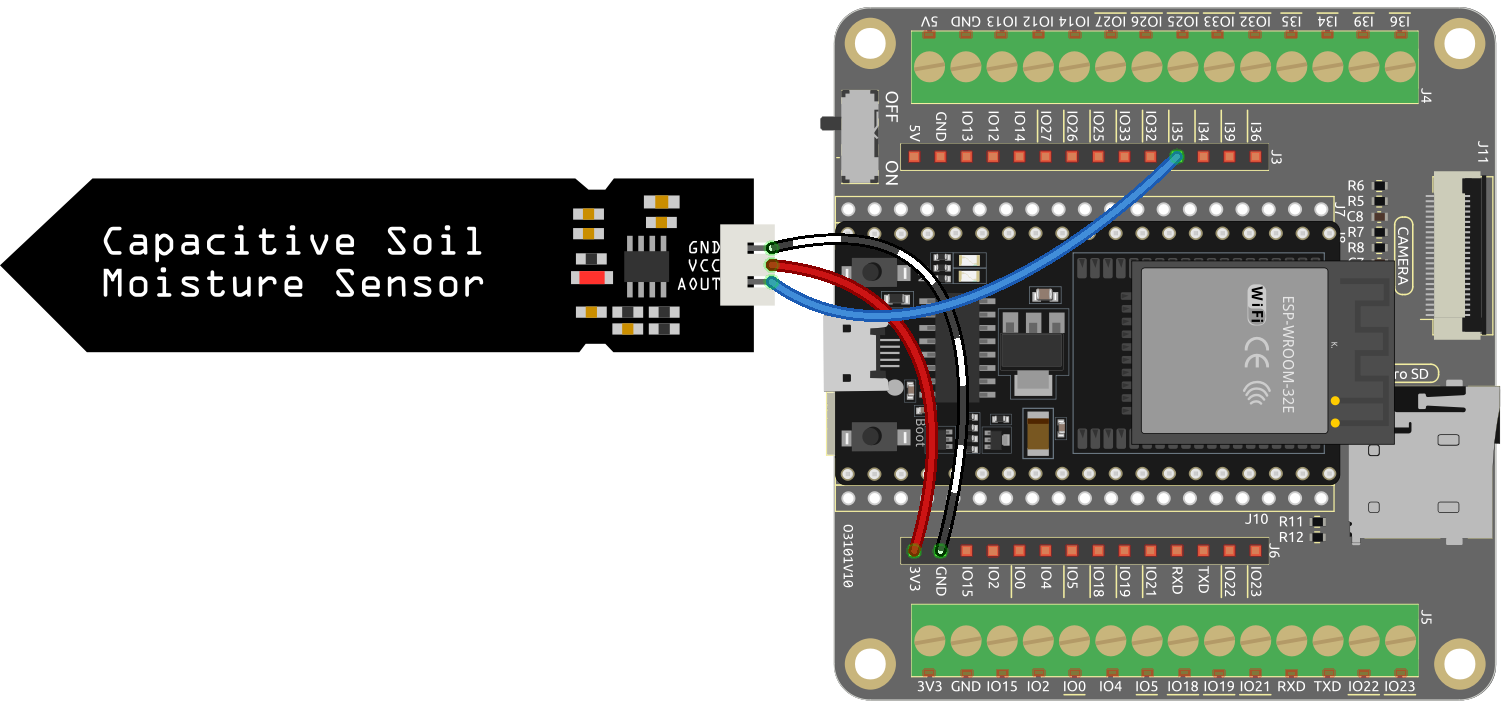

../../_images/5.9_moisture_bb.png

Code

Bemerkung

  • Öffnen Sie die Datei 5.9_moisture.py, die sich im Pfad esp32-starter-kit-main\micropython\codes befindet, oder kopieren und fügen Sie den Code in Thonny ein. Klicken Sie dann auf „Run Current Script“ oder drücken Sie F5, um ihn auszuführen.

  • Stellen Sie sicher, dass der Interpreter „MicroPython (ESP32).COMxx“ in der unteren rechten Ecke ausgewählt ist.

from machine import ADC,Pin
import time

# create an ADC object acting on a pin
moisture = ADC(Pin(35, Pin.IN))

# Configure the ADC attenuation to 11dB for full range
moisture.atten(moisture.ATTN_11DB)

while True:

    # read a raw analog value in the range 0-4095
    value = moisture.read()
    print(value)
    time.sleep(0.05)

Wenn das Skript läuft, sehen Sie den Wert der Bodenfeuchtigkeit in der Shell.

Durch Einsetzen des Moduls in den Boden und Bewässerung desselben wird der Wert des Bodenfeuchtigkeitssensors kleiner werden.
