6.6 Digitaler Würfel

Dieses Projekt baut auf dem 2.5 Ziffernanzeige-Projekt auf, indem ein Knopf hinzugefügt wird, um die auf dem Siebensegment-Display angezeigte Zahl zu steuern.

Wenn der Knopf gedrückt wird, scrollt das Siebensegment-Display durch die Zahlen 1-6, und wenn der Knopf losgelassen wird, zeigt es eine zufällige Zahl an.

Dieser Zyklus setzt sich jedes Mal fort, wenn der Knopf gedrückt wird.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
ESP32 Starter Kit	320+	ESP32 Starter Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
ESP32 WROOM 32E	BUY
ESP32-Kameraerweiterung	-
Steckbrett	BUY
Überbrückungsdrähte	BUY
74HC595	BUY
7-Segment-Anzeige	BUY
Taste	BUY

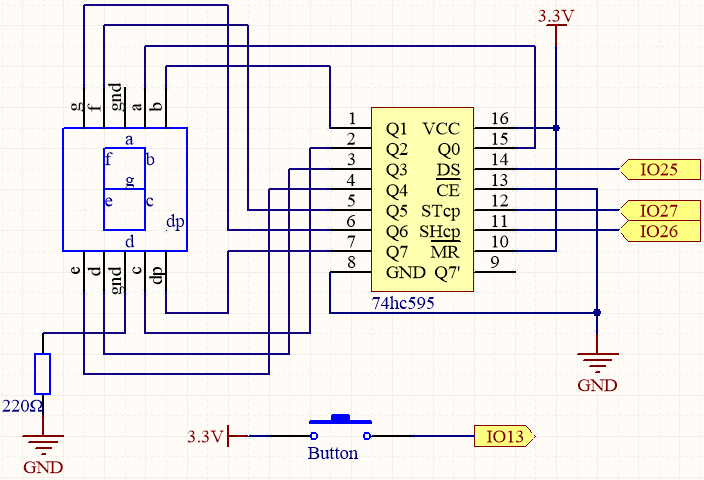

Schaltplan

Dieses Projekt baut auf dem 2.5 Ziffernanzeige-Projekt auf, indem ein Knopf hinzugefügt wird, um die auf dem Siebensegment-Display angezeigte Zahl zu steuern.

Der Knopf ist direkt mit IO13 verbunden, ohne einen externen Pull-Up- oder Pull-Down-Widerstand, da IO13 einen internen Pull-Up-Widerstand von 47K hat, was den Bedarf an einem zusätzlichen externen Widerstand überflüssig macht.

Verdrahtung

Code

Bemerkung

• Öffnen Sie die Datei 6.6_digital_dice.py, die sich im Pfad esp32-starter-kit-main\micropython\codes befindet, oder kopieren und fügen Sie den Code in Thonny ein. Klicken Sie dann auf „Run Current Script“ oder drücken Sie F5, um ihn auszuführen.

• Stellen Sie sicher, dass der Interpreter „MicroPython (ESP32).COMxx“ in der unteren rechten Ecke ausgewählt ist.

import machine
import time
import random

# Define the segment code for a common anode 7-segment display
SEGCODE = [0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f]

# Initialize the pins for the 74HC595 shift register
sdi = machine.Pin(25, machine.Pin.OUT)  # DS
rclk = machine.Pin(27, machine.Pin.OUT)  # STcp
srclk = machine.Pin(26, machine.Pin.OUT)  # SHcp

button = machine.Pin(13, machine.Pin.IN) # Button pin

# Define the hc595_shift function to shift data into the 74HC595 shift register
def hc595_shift(dat):
    # Set the RCLK pin to low
    rclk.off()

    # Iterate through each bit (from 7 to 0)
    for bit in range(7, -1, -1):
        # Extract the current bit from the input data
        value = 1 & (dat >> bit)

        # Set the SRCLK pin to low
        srclk.off()

        # Set the value of the SDI pin
        sdi.value(value)

        # Clock the current bit into the shift register by setting the SRCLK pin to high
        srclk.on()

    # Latch the data into the storage register by setting the RCLK pin to high
    rclk.on()

# Initialize the random seed
random.seed(time.ticks_us())


num = 1
button_state = False

# Define the button callback function to toggle the button state
def button_callback(pin):
    global button_state
    button_state = not button_state

# Attach the button callback function to the falling edge of the button pin
button.irq(trigger=machine.Pin.IRQ_FALLING, handler=button_callback)

# Continuously display the current digit on the 7-segment display, scrolling if button is not pressed
while True:

    # Display the current digit on the 7-segment display
    hc595_shift(SEGCODE[num])

    # If the button is pressed and button state is True
    if button_state:
        pass

    # If the button is pressed again and button state is False, generate a new random digit
    if not button_state:
        num = random.randint(1, 6)
        time.sleep_ms(10) # Adjust this value to control the display refresh rate

Während das Programm läuft, wird durch das Drücken des Knopfes das Siebensegment-Display scrollen und zufällig eine Zahl zwischen 1 und 6 anzeigen.

Beim erneuten Drücken des Knopfes stoppt das Siebensegment-Display und zeigt eine bestimmte Zahl an. Drücken Sie den Knopf noch einmal, und das Siebensegment-Display wird das Durchlaufen der Ziffern fortsetzen.
