5.1 Lesen des Tastenwertes

In diesem interaktiven Projekt wagen wir uns in die Welt der Tastensteuerung und LED-Manipulation.

Das Konzept ist unkompliziert, aber effektiv. Wir werden den Zustand einer Taste lesen. Wenn die Taste gedrückt wird, registriert sie ein hohes Spannungsniveau, oder einen ‚hohen Zustand‘. Diese Aktion wird dann dazu führen, dass eine LED aufleuchtet.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein komplettes Set zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
ESP32 Starter Kit	320+	ESP32 Starter Kit

Sie können diese auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
ESP32 WROOM 32E	BUY
ESP32-Kameraerweiterung	-
Steckbrett	BUY
Überbrückungsdrähte	BUY
Widerstand	BUY
LED	BUY
Taste	BUY

Verfügbare Pins

• Verfügbare Pins

  Hier ist eine Liste der verfügbaren Pins auf dem ESP32-Board für dieses Projekt.

  Für Eingang	IO14, IO25, I35, I34, I39, I36, IO18, IO19, IO21, IO22, IO23
  Für Ausgang	IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

• Bedingte Nutzung Pins (Eingang)

  Die folgenden Pins haben eingebaute Pull-up- oder Pull-down-Widerstände, daher sind externe Widerstände nicht erforderlich, wenn sie als Eingangspins verwendet werden:

  Bedingte Nutzung Pins	Beschreibung
  IO13, IO15, IO2, IO4	Pull-up mit einem 47K-Widerstand setzt den Wert standardmäßig auf hoch.
  IO27, IO26, IO33	Pull-up mit einem 4,7K-Widerstand setzt den Wert standardmäßig auf hoch.
  IO32	Pull-down mit einem 1K-Widerstand setzt den Wert standardmäßig auf niedrig.

• Strapping Pins (Eingang)

  Strapping Pins sind eine spezielle Gruppe von Pins, die verwendet werden, um bestimmte Boot-Modi während des Startvorgangs des Geräts (d. h. beim Einschalten) festzulegen.

  Strapping Pins

  IO5, IO0, IO2, IO12, IO15

  Generell wird nicht empfohlen, sie als Eingangspins zu verwenden. Wenn Sie diese Pins verwenden möchten, bedenken Sie die möglichen Auswirkungen auf den Bootvorgang. Für weitere Details siehe den Abschnitt Strapping-Pins.

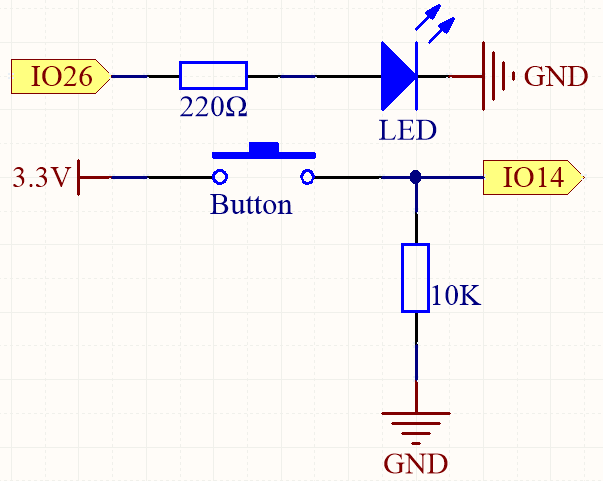

Schaltplan

Um eine korrekte Funktionalität zu gewährleisten, verbinden Sie eine Seite des Tastenpins mit 3,3V und die andere Seite mit IO14. Wenn die Taste gedrückt wird, wird IO14 auf hoch gesetzt, was dazu führt, dass die LED aufleuchtet. Wenn die Taste losgelassen wird, kehrt IO14 in seinen schwebenden Zustand zurück, der entweder hoch oder niedrig sein kann. Um ein stabiles niedriges Niveau zu gewährleisten, wenn die Taste nicht gedrückt ist, sollte IO14 über einen 10K-Pull-down-Widerstand mit GND verbunden werden.

Verdrahtung

Bemerkung

Ein vierpoliger Taster ist in H-Form gestaltet. Wenn der Taster nicht gedrückt wird, sind die links und rechts Pins getrennt und der Strom kann zwischen ihnen nicht fließen. Wenn der Taster jedoch gedrückt wird, sind die links und rechts Pins verbunden, was einen Stromweg ermöglicht.

Code

Bemerkung

• Öffnen Sie die Datei 5.1_read_button_value.py, die sich im Pfad esp32-starter-kit-main\micropython\codes befindet, oder kopieren und fügen Sie den Code in Thonny ein. Klicken Sie dann auf „Aktuelles Skript ausführen“ oder drücken Sie F5, um es auszuführen.

• Stellen Sie sicher, dass Sie den Interpreter „MicroPython (ESP32).COMxx“ in der unteren rechten Ecke ausgewählt haben.

import machine
import time

button = machine.Pin(14, machine.Pin.IN) # Button pin
led = machine.Pin(26, machine.Pin.OUT) # LED pin


while True:
    # If the button is pressed by reading its value
    if button.value() == 1:
        # Turn on the LED by setting its value to 1
        led.value(1)
#         time.sleep(0.5)
    else:
        # Turn off the LED
        led.value(0)

Während der Skriptausführung leuchtet die LED auf, wenn Sie den Taster drücken, und erlischt, wenn Sie ihn loslassen.
